4 層 PCB 的結構、疊層和用途說明
2026-02-20 1118

4 層 PCB 因其提供可靠的性能和高效的電路設計而廣泛應用於現代電子設備。其多層結構提高了訊號品質、功率穩定性，並支援更複雜的佈局。本文介紹了 4 層 PCB 的概述、疊層結構、材料、優點、設計指南、製造流程和應用。

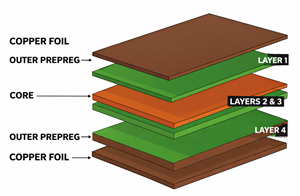

4 層 PCB 概述

一個 4層PCB（印刷電路板）是一個多層電路板，包括四層銅層由絕緣介電材料分隔並層壓成單一結構。這些層為電子元件提供電氣連接、機械支撐和訊號路由。

這四層包括兩個外部訊號層和兩個內部平面。

的外層，稱為頂層和底層，用於元件放置和訊號佈線。這些層包含連接組件並與連接器和外部設備連接的導電跡線。

的內層通常致力於地平面和電源層。接地層提供穩定的電氣參考並支援正確的訊號返迴路徑。電源層分配電源電壓，例如 3.3V, 5V, 或電壓控制電路全面，確保一致的電力傳輸。

4 層 PCB 疊層結構

PCB 疊層是指電路板內銅層和介電材料的排列。在4層PCB中，此結構直接影響訊號性能、電磁相容性和功率分配。正確的疊層設計可確保穩定的電氣運作和高效率的訊號路由。

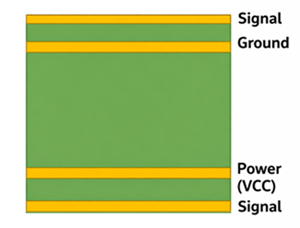

Standard 4-Layer PCB Stackup Showing Signal, Ground, Power (VCC), and Signal Layers

圖 2. 標準 4 層 PCB 疊層顯示訊號層、接地層、電源層 (VCC) 和訊號層

1. 標準堆疊：訊號-地-VCC-訊號

在此配置中，外層用於訊號路由和組件放置，而內層提供專用接地層和電源層。接地層提供穩定的電氣參考並支援正確的訊號返迴路徑，而電源層則在整個電路板上分配電壓。

這種疊層提高了電氣穩定性，支援可靠的訊號傳輸，並有助於減少電磁幹擾。它通常用於嵌入式系統、工業電子和數位電路設計，因為它在性能和可製造性之間提供了良好的平衡。

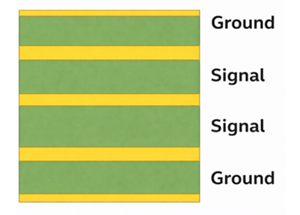

Shielded 4-Layer PCB Stackup with Ground Planes Protecting Signal Layers

圖 3. 帶接地層保護訊號層的屏蔽 4 層 PCB 疊層

2. 屏蔽疊層：地 – 訊號 – 訊號 – 地

這種配置將訊號層放置在兩個接地層之間，充當屏蔽層以保護訊號免受外部幹擾。接地層還有助於抑制電磁輻射並改善訊號隔離。

這種疊層在訊號保護至關重要的高頻和雜訊敏感應用中特別有用。然而，由於它不包括專用電源層，因此必須使用走線來分配電源，與標準疊層相比，這可能會降低電源分配效率。

材料和製造規格

大多數 4 層 PCB 使用 FR-4材質, 一個玻璃纖維增強環氧層壓板以其強度、電絕緣性和成本效率而聞名。

規格	典型值/描述
標準厚度	1.6毫米
厚度範圍	0.4 毫米至 6.5 毫米
銅厚	每層 0.5 盎司至 2 盎司
最小鑽孔尺寸	約0.15毫米
支援的過孔類型	盲孔和埋孔
表面處理	沉金、噴錫
品質驗證	電氣測試

4 層 PCB 的優點與局限性

好處

由於專用接地參考提高了訊號可靠性

全線電壓分佈穩定

增加複雜設計的佈線空間

減少電磁輻射

支援緊湊型電子產品

限制

製造成本比 2 層 PCB 更高

更複雜的設計要求

生產時間更長

製造後很難修改內層

對於極高速系統可能不夠

與高層 PCB 的比較

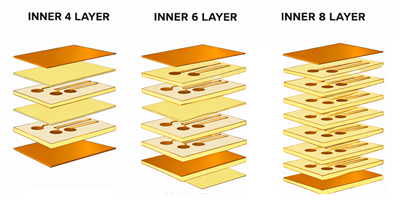

Comparison with Higher Layer PCBs (4-Layer vs 6-Layer vs 8-Layer)

圖 4. 與更高層 PCB 的比較（4 層、6 層和 8 層）

特點	4層印刷電路板	6層印刷電路板	8層 PCB 及更高
訊號完整性	好	優秀	進階
配電	穩定	非常穩定	高穩定性
路由能力	中等	高	非常高
電磁幹擾控制	好	優秀	進階
支援設計複雜性	中等	綜合體	非常複雜
製造成本	中等	更高	最高
製造複雜性	中等	進階	需要先進製造流程
典型應用	嵌入式系統、物聯網、工業電子產品	通訊設備	伺服器、航空航天

設計和佈線指南

正確的設計實踐可以提高 PCB 的可靠性和效能。

• 使用內層作為接地和電源

• 在外層路由訊號

• 保持較短的訊號路徑

• 使高速訊號靠近接地參考平面

• 保持適當的走線間距

• 盡量減少多餘的過孔

• 遵循製造商設計規則

4層PCB的製作工藝

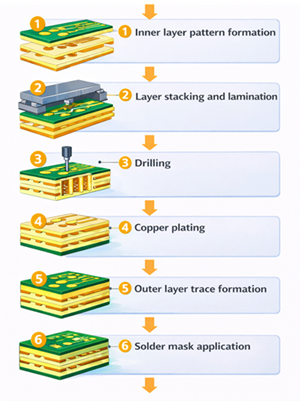

4-Layer PCB Fabrication Process Steps

圖 5. 4 層 PCB 製造流程步驟

4 層 PCB 的製造過程涉及幾個重要步驟，以確保正確的電氣連接和結構強度。首先，內層圖案的創建成型的所需電路走線在銅層上。然後這些層是堆疊在一起與絕緣材料並通過加熱和壓力粘合，稱為層壓。之後，孔是鑽孔的創造過孔和組件的安裝點。鍍銅應用在鑽孔內以形成層之間的電氣連接。接下來，外層走線是形成的完成電路佈線。一個阻焊層用於保護電路板並防止短路。最後，一個表面光潔度添加是為了提高可焊性並保護銅免於氧化。

4 層 PCB 的應用

商業電子

- 智慧型手機

- 筆記型電腦

- 物聯網設備

工業系統

- 自動化控制器

- 電力系統

醫療器材

- 監控設備

- 診斷設備

汽車電子

- 控制單元

- 感測器系統

通訊設備

- 網路設備

- 無線系統

結論

4 層 PCB 透過提供穩定的電源、更好的訊號性能和更多的佈線空間來提高電路可靠性。它支援許多現代電子設備中使用的緊湊且高效的設計。總體而言，它在性能、成本和設計能力之間提供了良好的平衡，使其成為 PCB 設計中的熱門選擇。

關於我們 每一次都讓客戶滿意。互信互利。 ARIAT TECH 已與眾多製造商及代理商建立長期且穩定的合作關係。"以真材實料對待客戶，並以服務為核心"，所有產品均經嚴格檢驗，確保無任何問題，並通過專業測試。
最高性價比的產品與最佳服務是我們永恆的承諾。

常見問題 [FAQ]

1.什麼時候應該使用4層PCB來取代2層PCB？

當您的設計具有高元件密度時，請使用 4 層 PCB，高速訊號，或需要穩定的電源分配。它有幫助降低雜訊並提高訊號可靠性。它非常適合微控制器、嵌入式系統和通訊設備。

2. 4層PCB最大可以承受的電流是多少？

電流容量取決於銅厚度、走線寬度和熱條件。更厚的銅和更寬的走線允許更高的電流流動。正確的散熱設計有助於防止過熱。

3. 4層PCB可以支援高速訊號嗎？

是的，4 層 PCB 比 2 層 PCB 更好地支援高速訊號板。接地層有助於保持訊號完整性。這使得它們適用於 USB、通訊模組和嵌入式系統。

4. 4 層 PCB 如何幫助降低電氣雜訊？

內部接地層為訊號提供直接返迴路徑。這可以減少干擾並提高訊號穩定性。這也有幫助最大限度地減少不必要的電磁輻射。

5. 如何為4層PCB選擇合適的PCB製造商？

選擇有多層PCB經驗、品質好的廠商控制和適當的認證。檢查他們的最小鑽頭尺寸，層對準能力和測試過程。值得信賴的製造商確保更好的性能和耐用性。
