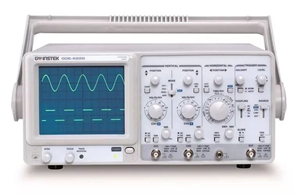

模擬示波器顯示 電壓 立即改變。它使用一個 顯像管 將電信號轉化為運動 電子束,所以您在屏幕上看到的是對信號的直接響應。痕跡立即做出反應,這就是為什麼這些示波器仍然出現在實驗室、教室和音頻工作中的原因。

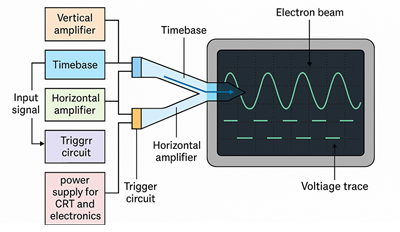

圖 2. 模擬示波器的內部工作原理
在示波器內,CRT 形成可見軌跡。電子束掃過屏幕,同時輸入信號使電子束上下移動。掃描速度設置光束水平移動的速度。
涉及的主要塊有:
• 用於縮放輸入信號的垂直放大器
• 用於設置掃描速度的時基
• 用於驅動水平板的水平放大器
• 觸發電路在同一點開始每次掃描
• CRT 和電子設備的電源
這些共同創造了隨時間變化的電壓的連續顯示。
|
類別 |
規格 |
|
顯示 |
CRT 屏幕,6-8 英寸對角線,
內部刻度(8×10 格) |
|
帶寬 |
20 MHz 至 60 MHz(取決於
型號) |
|
上升時間 |
7–10 ns(典型值) |
|
渠道 |
1 或 2 個模擬通道 |
|
輸入阻抗 |
1 兆歐,20–30 pF |
|
最大輸入電壓 |
250 V(高達 1 kHz),更高
高壓探頭 |
|
垂直靈敏度 |
1 mV/格至 20 V/格 |
|
垂直精度 |
±3%(典型值) |
|
耦合方式 |
交流、直流、接地 |
|
水平時基 |
0.1 µs/div 至 0.5 s/div(因情況而異
按型號) |
|
掃描模式 |
自動、正常、單次、TV-H、TV-V
(取決於型號) |
|
觸發源 |
CH1、CH2、線路、外部 |
|
觸發斜率 |
上升沿或下降沿 |
|
觸發靈敏度 |
低電平低至 1 mV/div
信號 |
|
顯示模式 |
CH1、CH2、ALT、斬波、添加、XY |
|
X-Y 模式相位誤差 |
小於 3°(高達 50 kHz) |
|
校準輸出 |
1 kHz 方波,約 0.5 V |
|
電源要求 |
110–240 伏交流電,50/60 赫茲 |
|
工作溫度 |
0°C 至 40°C |
|
重量 |
7–10 公斤,具體取決於型號 |
|
尺寸 |
約300毫米寬×150毫米高×350
毫米深 |
垂直控制- 垂直位置向上或向下移動跡線,每格伏特調整波形的高度。
水平控制-水平位置向左或向右移動軌跡,每格時間設置屏幕上每個格代表的時間。
焦點和強度——焦點使光束變得銳利,而強度則控制亮度。使用太多的亮度可能會模糊痕跡。
觸發-觸發將波形鎖定到位。當您尋找信號時,“自動”保持掃描運行,而“正常”僅在滿足設置的電平和斜率時觸發。

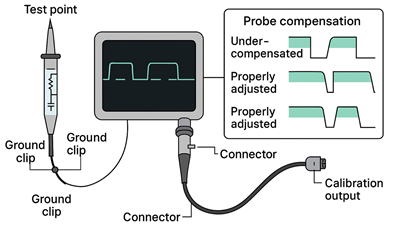

圖 3. 如何檢查探頭補償
模擬示波器探頭 將示波器連接到要測量的電路。它們以受控方式將信號引導至示波器,以便波形準確地顯示在屏幕上。好的探頭可以保護電路、保持低噪聲並幫助您的測量保持可靠。
大多數探測器外表看起來很簡單,但內部卻使用了一個小型網絡 電阻器和電容器 在信號到達示波器之前對其進行整形。這可以防止失真並幫助波形看起來盡可能接近實際信號。基本探頭設計包括一個尖頭 小費 為了觸摸測試點, 接地夾,和一個 連接器 插入示波器。
選擇正確的探頭取決於您所做的工作。一個 1x 探頭 直接顯示信號,對於低壓和低頻測試很有用。一個 10倍探頭 是常見的選擇,因為它減少了 加載中 在電路上,處理更高的電壓,並保持高頻信號乾淨。 高壓探頭 為電源電路增加額外的保護,同時 電流探頭 測量電線周圍的磁場,以便您可以在不斷開電路的情況下檢查電流。
為了獲得準確的讀數,探頭必須 補償的。這一小幅調整可確保探頭和示波器在不同頻率下均勻響應。您可以通過將探頭連接到示波器的內置來檢查補償 校準輸出 並調整微小的 螺絲 直到 方波 有一個平頂。圓形意味著探頭是 補償不足,而尖頂意味著它是 過度補償。

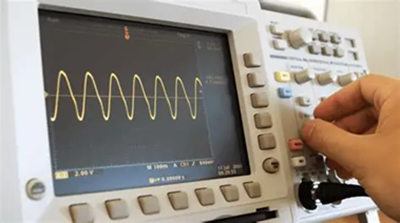

圖 4. 示波器校準輸出的方波或正弦波
校準模擬示波器可確保您看到的讀數與實際讀數相符 電壓 和 時機 在你的電路中。當示波器正確校准後, 波形高度 和t鳴線 屏幕上反映的是您可以信賴的實際價值觀。這使得 校準 進行任何測量之前的重要一步。
該過程從示波器的內置校準輸出開始,該輸出通常提供穩定的 方波 在已知的 頻率 和 幅度。您將補償探頭連接到該輸出並調整 垂直比例尺 因此波形清晰地顯示在屏幕上。測量的高度應與預期電壓相符。如果沒有,您可以使用以下命令更正設置 前面板控制。
接下來,您檢查 時基。確認 時期 的校准信號線與 每個分區的時間 設置。當垂直和水平刻度都與已知參考值匹配時,示波器就準備好了 使用可靠。
全面校準更加深入,需要精確 參考設備。這種級別的調整通常在修理、長期存放、溫度變化後或當範圍不再符合要求時進行。 可信參考。簡單的習慣就像讓示波器 熱身 並保持 亮度 中等有助於保持從一個會話到下一個會話的準確性。
校準良好的示波器可以為您提供 可靠的測量 更清晰地了解電路中發生的情況,使每次閱讀都更加豐富 準確 並且更容易解釋。
簡單的維護即可使模擬示波器保持可靠。
• 防塵通風口和控制裝置,使其能夠正常冷卻
• 檢查旋鈕和開關是否磨損或氧化
• 時不時地檢查校準輸出,以確認顯示屏看起來仍然正確

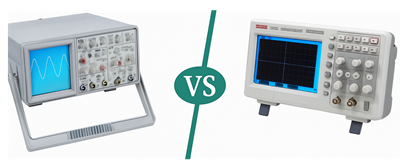

圖 5. 模擬示波器和數字示波器之間的區別
|
特點 |
模擬
示波器 |
數碼
示波器 |
|
他們如何顯示信號 |
直接在屏幕上顯示信號
CRT 具有平滑、實時的軌跡 |
將信號轉換為數字信號
數據、存儲並將其繪製在屏幕上 |
|
觀看行為 |
自然、流暢的顯示
立即做出反應 |
可以暫停、放大、捕捉
一次性事件,並回顧過去的信號 |
|
最適合 |
音頻工作,教學實驗室,簡單
故障排除 |
現代電子、高速
設計、嵌入式系統 |
|
信號詳情 |
適合發現小波形
變化 |
提供自動測量和
深度分析工具 |
|
額外功能 |
主要是基本控制 |
可以解碼I2C等協議,
串行接口、串口 |
|
數據處理 |
沒有存儲或重放功能 |
保存波形、屏幕截圖和
會話文件 |
|
混合信號支持 |
不可用 |
MSO 包括數字通道
同時查看模擬和邏輯信號 |
|
速度處理 |
最適合慢速到中速
信號 |
處理快速且複雜的信號
輕鬆地 |
|
實用
經驗 |
旋鈕簡單、直觀 |
菜單選項、數學工具、
縮放和高級觸發器 |
|
常用 |
教室、項目
長凳、維修工作 |
先進的實驗室、工程、開發
環境 |
• 比許多數字模型成本更低
• 即時、自然的顯示
• 簡單的控制
• 非常適合低頻和中頻工作
• 無存儲、數學函數或協議解碼
• 不太適合快速或複雜的信號
• 需要手動調整和練習
• 啟動事件和其他一次性行為
• 信號不規則或漂移
• 頻率極低且電壓變化緩慢
• 窄脈沖和短脈衝串
• 復古電子和音頻作品
模擬示波器仍然有用,因為它們以一種形式顯示電信號 自然的 和 立即的 方式。這可以幫助任何人理解如何 電壓 無需額外處理即可進行更改。即使與 數字示波器 作為標準,模擬模型仍然在教育、音頻工作和維修舊設備中佔有重要地位。
他們讓您看到w,從而使學習變得更容易保存變化 當你調整電路的那一刻。這種動手反饋有助於以簡單直接的方式解釋頻率、幅度和相位等概念。
他們的光滑 CRT顯示器 看看您可能仍然喜歡。穩定的發光使小細節更容易被注意到,這就是為什麼您可以依靠模擬示波器來發現 聲音中的微妙問題。
他們也仍然有幫助 修復老式電子產品。較舊的電路是使用模擬工具設計的,因此使用相同類型的示波器可以使 故障排除 更自然。您也可以欣賞它們,因為模擬示波器很容易 修改 和 進行實驗。
連續的 痕跡 可以顯示數字示波器可能錯過的快速或意外事件。這使得它們在某些方面很有價值 實驗室 和 測試環境。
儘管模擬示波器不再是現代電子領域的主要工具,但它們仍然在教室、工作室、維修台和車間空間中佔據一席之地。它們提供清晰、即時的信號視圖,這使得它們使用起來可靠且令人愉快。
模擬示波器仍然有用,因為它們可以提供清晰、直接的波形視圖,易於讀取和信任。它們使用簡單,非常適合學習,並且對於音頻工作或舊電子產品來說是可靠的。即使數字示波器無處不在,模擬型號仍然佔有一席之地,因為它們具有流暢的顯示和即時的清晰度。
關於我們
每一次都讓客戶滿意。互信互利。
了解電感器符號、其工作原理及其應用
2025-12-02
逆變器指南:它的工作原理、電路圖、用途及其重要性
2025-12-01
模擬示波器提供非常準確的實際波形,但數字示波器 提供更高的測量精度,因為它們可以存儲、縮放和 分析數據。
是的,但只能是更慢或更簡單的數字信號。快速數字邊緣 通常需要比模擬示波器更高的帶寬或數字功能 沒有。
是的。應經常進行光校準檢查,同時充分 維修、長期存放或明顯漂移後需要進行校準。
CRT 屏幕顯示連續、平滑的痕跡,可立即做出反應, 無需數字化即可更輕鬆地發現微小的波形變化 處理。
探頭需要與示波器的帶寬和輸入額定值相匹配。使用 錯誤的探頭可能會扭曲波形或損壞設備。
如果處理得當,大多數模型可以使用數十年。CRT 和電源通常是最先出現磨損的部件。
模糊通常是由高亮度、不良聚焦設置、不正確的觸發或磨損的 CRT 造成的。
清潔開關或更換旋鈕等基本修復很容易。 由於電壓高,需要技術人員進行複雜的維修 範圍內。
