非穩態多諧振盪器電路圖、公式與簡易設計指南
2026-02-26 5454

非穩態多諧振盪器是一個簡單的電路，無需任何外部觸發器即可產生連續的方波。它使用兩個電晶體、電阻器和電容器在兩種狀態之間自動切換。在本文中，我們將討論非穩態多諧振盪器的電路圖、結構、工作原理、輸出波形、時間週期和頻率、設計指南、優點、缺點和應用。

目錄

什麼是非穩態多諧振盪器？

安 非穩態多諧振盪器 是一個自由運轉的振盪器電路，產生 方波輸出 沒有任何 外部觸發。它沒有穩定狀態並且一旦開始振盪 電源 被應用。

此電路使用交叉耦合電晶體和 RC 回授網路在兩個不穩定狀態之間建立自動切換。與單穩態和雙穩態多諧振盪器不同，它不需要輸入脈衝來改變狀態。

非穩態多諧振盪器電路圖

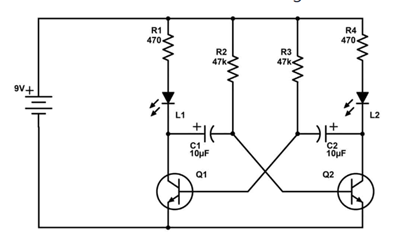

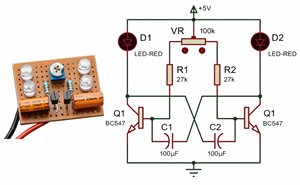

圖 2. 基本的非穩態多諧振盪器 LED 閃光燈電路

基本的非穩態多諧振盪器包括：

• 兩個電晶體（Q1 和Q2）

• 兩個電容器（C1 和C2）

• 四個電阻（R1、R2、R3、R4）

• 直流電源

非穩態多諧振盪器的電路操作

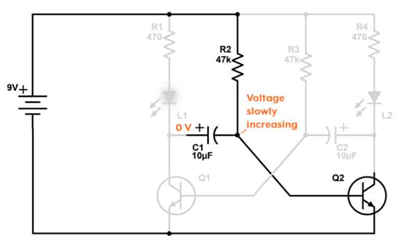

圖 3. 使用兩個交叉耦合電晶體和 RC 回授的穩定多諧振盪器結構

安 非穩態多諧振盪器 是使用建構的 兩個電晶體 連接在一個 交叉耦合回授配置。的 發射器 兩個電晶體都連接到 地面，提供一個 共同參考點 對於電路。

的 收藏家 電晶體的 Q1 連接到 基地 電晶體的 Q2 透過電容器 C1。同樣， 收藏家 的 Q2 連接到 基地 的 Q1 透過電容器 C2。這個 交叉連接 創造 再生回饋，允許每個電晶體控制另一個電晶體的開關。

的 電阻器 在電路中執行兩個重要功能。的 集電極電阻 限制 目前 流經電晶體和 LED 以防止損壞。的 基極電阻 控制 充放電倍率 的電容器，這決定了 開關速度 和 振盪時序。

當 電源 應用後，這種排列會自動產生 連續振盪 無需任何外部觸發。

工作原理及振盪機構

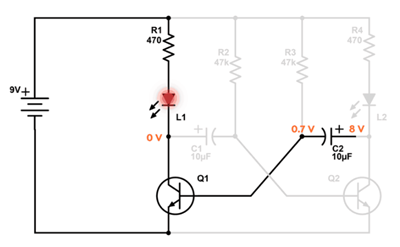

圖 4. Q1 ON 狀態顯示了非穩態多諧振盪器中的電容器充電和電壓傳輸

該電路透過由電容器充電控制的交替電晶體開關來運作。

假設 Q1 為 ON，Q2 為 OFF。

當 Q1 導通時，其集極電壓急劇下降至接地電壓。這種突然的電壓變化透過電容器 C1 耦合到 Q2 的基極，驅動 Q2 進一步截止。

當 Q2 保持關斷時，電容器 C1 透過其相關的基極電阻充電。隨著充電的進行，Q2的基極電壓逐漸上升。當 Q2 的基極-射極電壓相對於其射極達到約 0.7V 時，基極電流開始流動，Q2 導通。

當Q2導通時，其集電極電壓下降。這種變化透過電容器 C2 耦合到 Q1 的基極，迫使 Q1 截止。然後沿相反方向重複該過程。

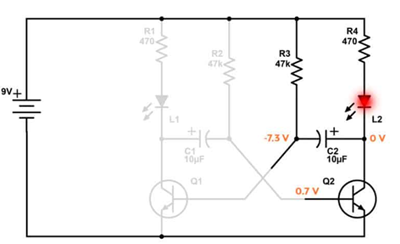

圖 5. 負電壓擺幅迫使相反的電晶體關閉

負電壓效應

當電晶體導通時，其集電極的快速下降導致耦合電容器的另一側瞬間擺動到地電位以下。發生這種情況是因為電容器電壓無法立即改變。

這種暫時的負電壓確保相反的電晶體完全關閉，從而提高開關可靠性並防止兩個電晶體同時導通。

瞬態效應過後，電容器開始透過其電阻器再次充電。每個開關事件都會反轉電容器的極性，從而維持振盪。

非穩態多諧振盪器輸出波形

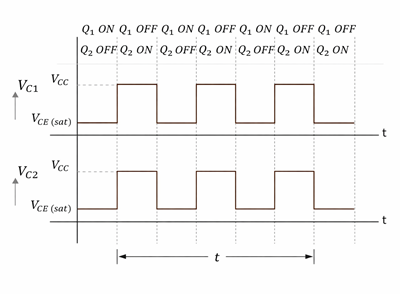

圖 6. 非穩態多諧振盪器的互補集電極輸出波形（180°異相）

輸出取自電晶體的集電極。

兩個輸出是互補的方波：

• 當Q1 輸出為高電位時，Q2 輸出為低電位

• 訊號異相 180 度

這使得此電路可用於時脈產生、脈衝產生、LED 閃爍和計時應用。

非穩態多諧振盪器的時間週期與頻率

對稱電路

對於對稱設計，其中：

• R2 = R3 = R

• C1 = C2 = C

時間段是：

T = 1.386 RC

其中：

• T = 時段（以秒為單位）

• R = 電阻（以歐姆為單位）

• C = 電容（法拉）

頻率為：

f = 1 / T

相等的 RC 值產生約 50% 的佔空比。

不對稱電路

對於不相等的電阻或電容值：

T = 0.693 (R2C1 + R3C2)

在這種情況下，兩個電晶體的導通時間不同，產生非 50% 的佔空比。調整這些值可以控制脈衝寬度。

增加電阻或電容會增加時間週期並降低頻率。

非穩態多諧振盪器設計指南

正確的元件選擇可確保可靠的開關和電晶體飽和。

集極電流範例

鑑於：

• 電源電壓 = 9V

• LED 壓力降 = 2 V

• 集極電阻= 1 kΩ

• 電阻器兩端的電壓 = 7 V

集電極電流：

Ic = 7V/1kΩ = 7mA

7 mA 的電流對於大多數小訊號電晶體和標準 LED 都是安全的，因為它仍然遠低於典型的最大額定值（通常為 20 mA 或更高）。

基極電流和飽和度

為了實現可靠的開關，電晶體在導通時應工作在飽和狀態。

一個常見的設計規則是：

Ib ≈ Ic / 10

• 對於 Ic = 7 mA：

所需基極電流 ≈ 0.7 mA

基極電阻值必須允許足夠的基極電流，同時限制過大的電流。典型值範圍為 10 kΩ 至 100 kΩ，取決於電源電壓和所需頻率。

RC 計時元件

RC 網路決定頻率和開關速度。較大的值會減慢振盪。較小的值會增加頻率。

優點和缺點

優點

• 無需外部觸發

• 簡單的設計

• 成本低

• 運作可靠

• 方波輸出

缺點

• 輸出功率有限

• 恆定功耗

• 簡單設計中的佔空比彈性有限

應用領域

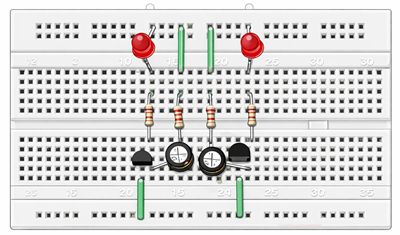

圖 7. 用於脈衝產生和定時應用的穩定多諧振盪器 LED 閃光燈電路

• LED 閃光燈電路 - 用於在指示燈和簡單電子項目中定期閃爍 LED。

• 脈衝產生器- 產生用於測試和訊號處理應用的重複脈衝訊號。

• 時脈產生器- 為數位電路和基本邏輯系統提供方波時脈訊號。

• 定時器電路- 在電子設備中產生時間延遲或週期性定時訊號。

• 音調產生器- 建立用於蜂鳴器和簡單聲音電路的音訊訊號。

• 摩斯電碼產生器- 產生定時脈衝訊號以傳送摩斯電碼訊號。

• 嵌入式系統- 用於需要簡單定時或脈衝產生的小型控制系統。

• 通訊電路- 有助於基本通訊系統的訊號調變和波形產生。

結論

非穩態多諧振盪器是在電子設備中產生脈衝訊號的簡單可靠的方法。透過了解電容器充電和電晶體開關的工作原理，您可以控制其頻率和時序。其簡單的設計和廣泛的應用使其成為學習和實際使用的重要電路。
