現代處理器的 CPU 製造工藝
2026-03-05 3697

CPU 是現代電子設備的主要組成部分。它們處理資料、運行程式並控制電腦和其他系統的工作方式。電腦、筆記型電腦、智慧型手機和伺服器等設備都依賴 CPU 來執行不同的任務。製造 CPU 是一個複雜的過程，需要許多仔細的步驟和先進的技術。在本文中，您將了解 CPU 的製造過程，從矽材料到最終的處理器晶片。

目錄

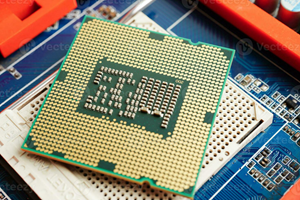

圖 1. CPU（中央處理單元）

什麼是CPU（中央處理器）？

當您使用電腦、筆記型電腦甚至智慧型手機時，內部有一個小晶片可以控制設備的幾乎所有功能。該晶片被稱為 CPU（中央處理單元）。CPU通常被稱為 電腦的大腦 因為它控制系統的運作方式。中央處理器 閱讀說明 從程式中執行任務，例如 計算, 資料處理, 和 控制 其他 五金零件。

CPU 內部有數十億個微型電子開關，稱為 電晶體。這些晶體管非常快速地打開和關閉以處理資訊。CPU 以簡單的循環工作：它從記憶體中獲取指令，理解它們，然後執行所需的操作。

現代 CPU 通常具有多個內核，這意味著它們可以同時處理多個任務。這有助於電腦更快地運行程式並更順利地管理多任務。

用於製造CPU的材料

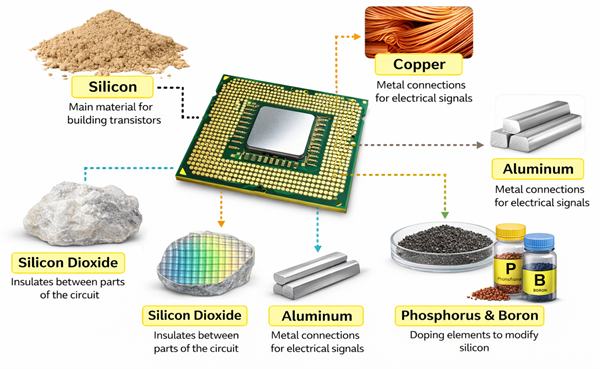

圖 2. 用於製造 CPU 的材料

一個 中央處理器 看起來像一個 小晶片。但使用了許多特殊材料才能使其正常運作。每種材料都有一個特定的任務，可以幫助處理器處理資料和運行程序。

CPU 的主要材料之一是矽。 矽 可以控制電流如何通過它。矽用於製造 CPU 內部的微小部件，稱為 電晶體。這些晶體管允許CPU處理資訊。

矽來自 矽砂，其中包含 二氧化矽。沙子不能直接使用。二氧化矽必須先被清潔和純化。之後，矽形成大的固體塊，稱為 錠。然後將這些塊切成非常薄的切片，稱為 矽片。這些晶圓是建構 CPU 電路的基礎。

製造過程中也使用其他材料。需要銅和鋁來創建在晶體管之間傳輸電訊號的小金屬路徑。二氧化矽用於分隔電路的不同部分。少量 磷 或 硼 也添加了改變電流通過矽的方式。

所有這些材料共同構成了 CPU 的結構，使其能夠非常快速地處理許多操作。

矽提純和矽錠形成

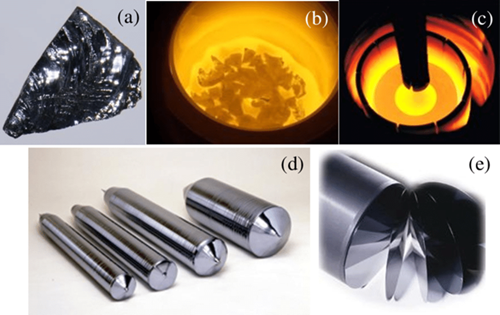

圖 3. 矽錠形成

之前 一個 中央處理器 可以製作，則 矽 必須非常仔細地準備。處理器中使用的矽必須極為純淨，這樣電力才能正確地通過它。為此，您應該 首先清潔和淨化矽 去除不需要的材料。

純化後，將 矽 是 加熱至融化。一小塊純矽，稱為 晶種，被放入熔化的矽中。晶體在旋轉的同時慢慢向上拉。當它向上移動時，熔化的矽在其周圍慢慢形成一個大的固體晶體。這個過程會產生一個大的圓形矽塊，稱為矽錠。的 錠 有製服 晶體結構，這是建構可靠的電子電路所必需的。

矽錠製成後，就會被切成非常薄的切片，稱為矽晶片。這些晶圓經過拋光，形成非常光滑的表面。隨後，這些晶圓將作為製造 CPU 電路的基礎。

CPU 中的微影與 EUV 技術

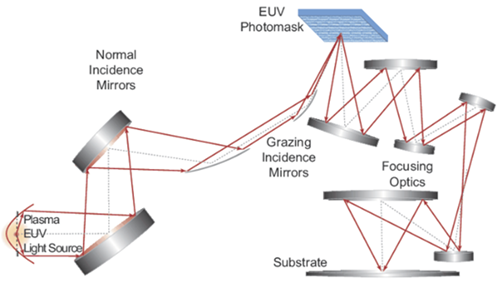

圖 4. 極紫外線 (EUV) 微影工藝

準備好矽晶圓後，下一步是建立形成 CPU 的微小電路圖案。這是透過一個名為的過程完成的 光刻法。在此過程中，利用光將電路設計轉移到矽晶圓的表面上。

首先，一層薄薄的光敏材料稱為 光阻 分佈在整個晶圓上。然後將包含電路圖案的掩模放置在 晶圓。光線穿過掩模，使圖案轉移到光阻層上。

在最新的 CPU 製造中，其中一些模式是使用 極紫外線 (EUV) 技術。EUV 使用非常短波長的光（約 13.5 奈米），這有助於產生極小且精確的電路特性。

當光線照射到光阻時，曝光區域會發生化學變化。然後去除這些部件，在晶圓上留下電路圖案。此模式將指導後續步驟，例如蝕刻和建構 CPU 內部的微型電晶體結構。

這個過程會重複多次，以創建現代處理器所需的複雜電路。

摻雜製程和離子注入

在矽晶圓上創建電路圖案後，下一步是改變電流流經矽某些區域的方式。此步驟稱為摻雜。在 興奮劑，在矽中添加極少量的其他元素以調整其電氣性能。

現代晶片製造中應用的常見方法是 離子注入。在此過程中，原子如 硼 或 磷 被加速並插入矽晶圓的特定區域。這些原子進入矽結構並改變電荷在材料中移動的方式。

當添加磷時，矽變成 N型，這意味著它有額外的電子。當添加硼時，矽變成 P型，這意味著它具有稱為空穴的空間，電子可以在其中移動。這些 N 型和 P 型區域是建造允許 CPU 處理資訊的電晶體所必需的。

離子注入後，加熱晶圓以修復矽結構並活化添加的原子。這可確保電晶體在成品 CPU 中正常運作。

金屬互連和電路分層

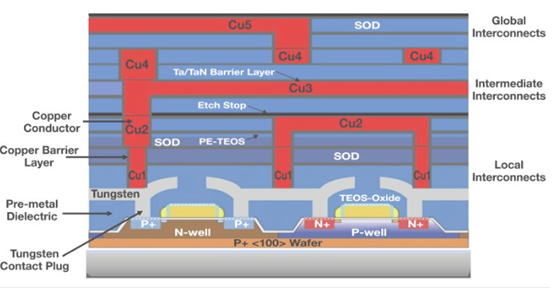

圖 5. 金屬互連與電路分層

在矽晶圓上創建電晶體後，需要將它們連接起來，以便 CPU 可以作為完整的電路工作。這是透過建造多層來完成的 金屬互連 在電晶體上方。這些金屬線在處理器的不同部分之間傳輸電訊號。

薄絕緣材料，稱為 介電層，放置在金屬層之間。這些材料可使金屬線保持分離，並防止電訊號相互幹擾。

垂直的小孔稱為 過孔 也是分層製作的。這些孔充滿金屬並允許不同金屬層之間的電連接。這有助於訊號從一層移動到另一層。

最新的 CPU 包含多層金屬佈線，形成一個複雜的網絡，連接晶片上數十億個電晶體。這種分層結構允許處理器快速發送訊號並同時執行許多操作。

成品 CPU 的測試與分類

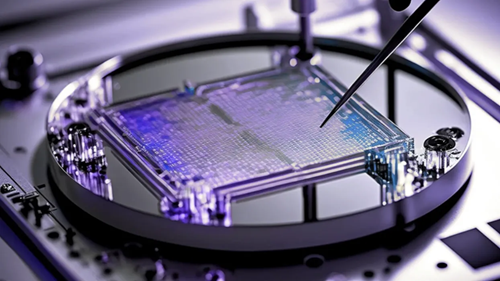

圖 6. 半導體晶圓探針測試

之後 CPU電路 在矽片上完成後，對晶片進行測試以檢查它們是否正常工作。第一次測試是在晶片仍在晶圓上時進行的。特殊的探針工具向每個晶片發送電信號以檢測缺陷。

接下來，將晶圓切成小塊，稱為 死了 ，每個晶片包含一個 CPU。那麼工作晶片是 包裝好的。該晶片附著在基板上，連接到電觸點，並覆蓋金屬 散熱器 去除熱量。

封裝後，晶片經過 分檔。在此步驟中，處理器根據其效能進行排序。能夠以更高速度運行的晶片成為高性能型號，而其他晶片則設置為較低速度。如果晶片的一小部分有缺陷，該部分可能會被停用，並且該晶片會作為較低型號出售。

CPU 建立過程逐步

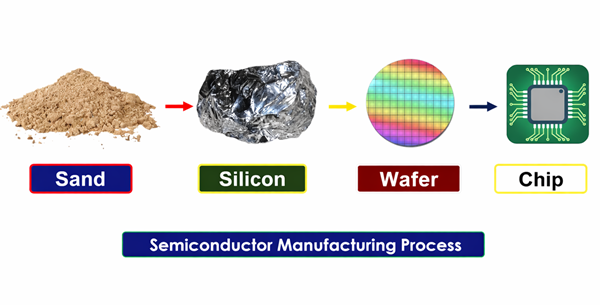

圖 7. 基本半導體製造流程

第 1 步：收集沙子

過程從含有二氧化矽的石英砂開始。這種沙子是用來製造半導體晶片的矽的主要來源。

第 2 步：矽提純

從沙子中提取的矽經過純化以去除雜質。需要非常純的矽，這樣電力才能在電子設備中正確地通過它。

步驟3：鑄錠形成

純化的矽被熔化並慢慢形成一個大的單晶圓柱體，稱為矽錠。

第四步：晶圓切片

矽錠被切成薄片，稱為矽晶片。這些晶圓被拋光直至表面變得非常光滑。

步驟5：光致抗蝕劑塗覆

在晶圓上塗上一層薄薄的光致抗蝕劑（一種光敏材料），為電路圖案化做好準備。

第6步：光刻

光線穿過包含電路設計的掩模。這會將微小的電路圖案轉移到晶圓表面上。

第7步：蝕刻

化學或等離子體製程去除晶圓的選定區域，以形成電路中使用的小型結構。

步驟8：離子注入（摻雜）

將硼或磷等原子添加到矽中以形成控制電流流動的區域。

第9步：金屬互連

添加薄金屬層來連接電晶體並允許電訊號穿過晶片。

第10步：建層與拋光

晶圓上建構了多層材料和金屬佈線。台階之間的表面經過拋光，以保持平整。

第 11 步：晶圓測試與切割

晶片仍在晶圓上時進行測試。然後將晶圓切割成稱為晶片的單獨碎片。

第十二步：包裝

每個工作晶片都放置在一個帶有電觸點和散熱片的保護封裝中。

CPU的應用

個人電腦和筆記型電腦 - CPU 運行作業系統和應用程序，例如網頁瀏覽器、辦公室軟體和遊戲。

伺服器和資料中心 - CPU 處理大量資料、管理網路服務並支援雲端運算系統。

智慧型手機和平板電腦 - CPU 處理您的輸入、執行行動應用程式並管理通訊和多媒體等裝置功能。

嵌入式系統 - CPU 控制智慧電視、路由器、家用電器和工業機器等設備。

汽車系統 - CPU應用於車輛中以管理引擎控制、安全系統和車載電腦。

醫療設備 - CPU 處理資料和控制設備，例如病患監視器、影像系統和診斷機。

遊戲機 - CPU 管理遊戲邏輯、系統操作以及與圖形處理器的通訊。

結論

CPU製造過程包含許多步驟，需要精確的技術。CPU 首先是純化矽並形成晶圓，然後建造微型電晶體並將它們與金屬層連接起來。電路創建後，晶片在用於電子設備之前要經過測試、分類和封裝。儘管 CPU 看起來像一個小晶片，但它包含數十億個微小部件，這些部件協同工作以快速處理資訊。了解 CPU 的製造方式有助於我們了解它們在現代技術中的重要性。
