碳膜電阻與金屬膜電阻有什麼區別？
2026-01-19 2565

電阻器是電子電路中的主要元件。電阻器控制電流並幫助保護其他組件。儘管許多電阻器看起來相同，但它們的工作方式並不相同。在本文中，我們解釋了兩種常見類型的電阻器：碳膜電阻器和金屬膜電阻器。我們將討論它們是如何製造的、如何工作、在哪裡使用以及它們有何不同。這將幫助您為您的項目選擇合適的電阻器。

目錄

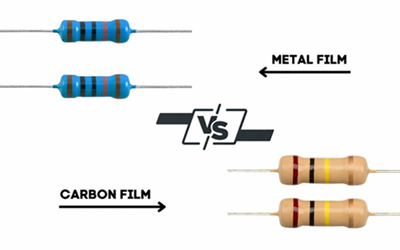

圖 1. 碳膜與金屬膜

什麼是電阻器？

一個 電阻器 是一種小型電子設備，可以控制電路中的電流量。當電流通過電路時，電流太大會損壞元件。電阻器可以減慢電流並將電流保持在安全水平。電阻器用於通過限制 LED、傳感器和微控制器等部件接收的電流來保護這些部件。它們還可以幫助分壓、調整信號電平以及控制電路的行為。每個電阻器都有一個測量電阻值 歐姆 (Ω)，它表明它抵抗電流的強度。

現在，我們將看看這兩種類型的電阻器。我們將解釋碳膜電阻器和金屬膜電阻器的製造方法、它們的工作原理以及它們之間的區別。

什麼是碳膜電阻？

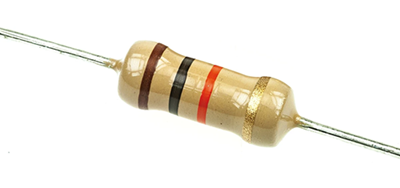

圖 2. 碳膜電阻器

碳膜電阻器 是一種電阻器，由 塗上薄薄的一層 碳到陶瓷棒上。在碳層上添加螺旋切口，以設置電阻值並控制電流如何流過電阻器。陶瓷芯提供強度並有助於處理操作過程中的熱量。

碳膜電阻成本低且易於製造，因此適用於許多通用電子電路。準確度適中，通常約為 ±5% 容差，因此電阻值可能與額定值略有不同。因此，碳膜電阻器在電源、家用電子產品和不需要高精度的簡單 DIY 項目等基本電路中表現良好。

什麼是金屬膜電阻器？

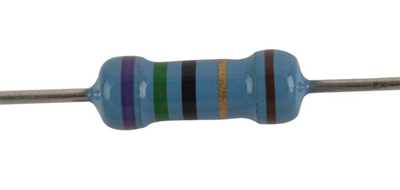

圖 3. 金屬膜電阻器

金屬膜電阻器 也是一種通過在陶瓷棒上塗覆一層薄金屬而製成的電阻器。在金屬層中創建螺旋切口以設定電阻值並控制電流的流動。與碳基材料相比，金屬層提供更穩定、更準確的電阻。

金屬膜電阻器提供更好的精度，通常具有約 ±1% 或 較低，從而使它們適合需要精確和一致性能的電路。噪音水平也更低，並且當溫度變化時電阻保持更穩定。由於這些特性，金屬膜電阻器適合音頻電路、測量設備和控制系統等應用。

碳膜與金屬膜結構

碳膜結構

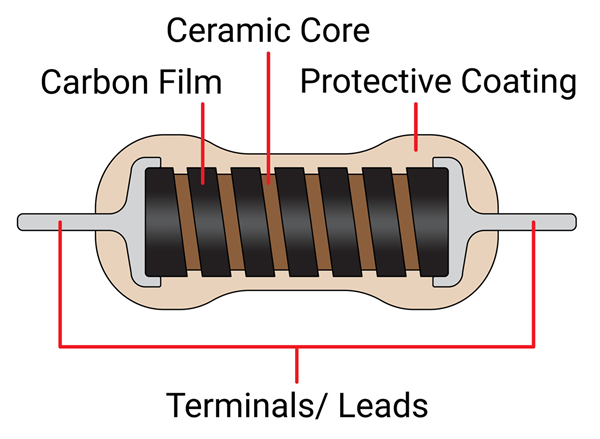

圖 4. 碳膜結構

碳膜電阻器是使用塗有一層薄碳的陶瓷棒製成的。通過在碳層中切割螺旋路徑來調節電阻值。該螺旋增加了電流的路徑長度，從而設定了電阻。兩端均附有金屬端蓋，整個機身覆蓋有絕緣保護塗層。

金屬膜結構

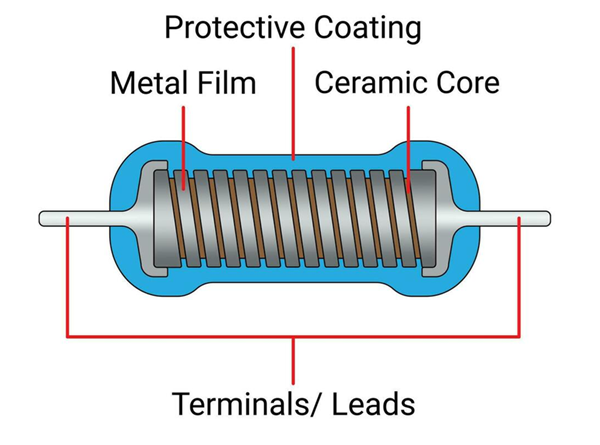

圖 5. 金屬膜結構

金屬膜電阻器具有類似的基本形狀，但在陶瓷棒上使用一層薄金屬而不是碳。在金屬層上進行非常精確的螺旋切割，以獲得精確的電阻值。由於金屬比碳更穩定，因此這種結構可提供更好的精度、更低的噪音和更高的溫度穩定性。與碳膜電阻器一樣，金屬膜電阻器也具有金屬引線和外部保護塗層。

碳膜與金屬膜規格

規格	碳 薄膜電阻	金屬 薄膜電阻
電阻範圍	寬標準值	寬而精確 價值觀
公差	±5%（典型值）	±1% 或更好
額定功率	1/8W、1/4W、1/2W、1W	1/8W、1/4W、1/2W、1W
溫度 係數	較高（較不穩定）	更低（更穩定）
準確度	中等	高
噪音水平	更高	較低
長期穩定性	中等	高
額定電壓	中等	更高
散熱	平均	更好
老化特性	電阻可能會漂移 隨著時間的推移	漂移極低 時間
頻率響應	適合於 低頻電路	更適合 高頻電路
環保 靈敏度	更多受 濕度	影響較小 濕度
物理尺寸	稍微大一點的用於 相同的功率	相同的情況下更緊湊 電源
製造 精度	較低	更高

碳膜與金屬膜應用

碳膜電阻器應用

• 電源和適配器

• 家用和消費電子產品

• 控制電路簡單

• 基本模擬和數字電路

• DIY 電子項目

• 學習套件和培訓板

金屬膜電阻器應用

• 音頻放大器和聲音電路

• 測量和測試設備

• 傳感器和信號調理電路

• 精密控制系統

• 低噪音、高穩定性設計

• 儀器和實驗室設備

碳膜與金屬膜：主要區別

特點	碳 薄膜電阻	金屬 薄膜電阻
材質	碳塗層 陶瓷芯	薄金屬塗層 陶瓷芯
準確度	準確度適中	更高的準確度
公差	更寬的公差（±5% 典型）	更嚴格的容忍度 （±1% 或更好）
噪音水平	更高電氣 噪音	下電 噪音
溫度穩定性	更多受 溫度變化	更穩定 溫度變化
長期穩定性	電阻可能會漂移 隨著時間的推移	阻力依然存在 更穩定
成本	成本更低	成本較高
典型用途	通用型 電路	精度和 低噪聲電路

如何選擇合適的電阻器

在碳膜和金屬膜電阻器之間進行選擇時，請考慮您的電路真正需要什麼。下表將幫助您做出決定。

高精度（±1% 或更好） - 選擇金屬膜電阻器，因為它們提供更精確的電阻值。

敏感電路中的低噪聲 - 選擇金屬膜電阻器，因為它們產生的電噪聲較小。

隨著溫度變化性能穩定 - 選擇金屬膜電阻器，因為它們的電阻隨溫度升高而變化較小。

基本電路成本低 - 選擇碳膜電阻器，因為它們更便宜並且適合簡單的電子產品。

一般高壓應用 - 碳膜電阻器可以在許多基本設計中更好地應對電壓應力。

處理突然的電湧 - 碳膜電阻器更能耐受短電流脈衝。

高頻或射頻電路 - 金屬膜電阻器在較高頻率下表現更好。

音頻電路中的溫暖或柔和的聲音 - 由於碳膜電阻的聲音特性，一些音頻設計更喜歡碳膜電阻。

清晰準確的音頻信號 - 金屬膜電阻器提供更清晰的音頻、更低的噪音和失真。

實用購買技巧：

• 對於大多數項目，1% 金屬膜電阻器是一個不錯的標準選擇。

• 碳膜電阻器通常有5% 的公差，因此值變化較大。

• 對於學習和DIY 項目，碳膜電阻有助於降低成本。

• 金屬膜電阻通常採用5色環，顯示精度較高。

• 對於音頻項目，嘗試兩種電阻器類型可能會很有用。

碳膜電阻器與金屬膜電阻器零件編號

碳膜電阻熱門型號

型號 代碼	電氣 評級	品牌	註釋
RSF250JR-52-1K	1kΩ，0.25W，±5%	國巨	RSF碳膜 系列
CF25J1K0	1kΩ，0.25W，±5%	皇家歐姆	碳膜電阻 來自台灣
CR25J100Ω	100Ω，0.25W，±5%	尤歐姆	CR系列碳膜 電阻器
CF1/4CT52R100J	100Ω，0.25W，±5%	科阿·施佩爾	標準碳膜 電阻器
CF1/2CT52R1K0J	1kΩ，0.5W，±5%	科阿·施佩爾	通用碳 薄膜類型

金屬膜電阻熱門型號

型號 代碼	電氣 評級	品牌	註釋
CMF551K0000FHEB	1kΩ，0.25W，±1%	威世/戴爾	高精度CMF55 系列
RN55D1001F	1kΩ，0.125W，±1%	威世/戴爾	軍工級金屬 電影
MFR1W-1K-1%	1kΩ，1W，±1%	皇家歐姆	高功率金屬膜 電阻器
MFR-25FBF52-1K	1kΩ，0.25W，±1%	國巨	MFR-25 通用金屬膜
MF1/4DCT52R1K00F	1kΩ，0.25W，±1%	科阿·施佩爾	精密金屬膜 電阻器

常見電阻器誤解

我們中的一些人 認為 全部 電阻是一樣的，但這不是真的。不同類型的電阻器用於不同的用途，並且它們在電路中的表現也不同。有些人還 認為額定功率較高的電阻器具有較高的電阻。事實上，額定功率僅顯示電阻器可以承受多少熱量。電阻值是一個單獨的東西，以歐姆為單位測量。

另一個誤解是 寬容並不重要。容差顯示實際電阻與打印值的變化程度。在某些電路中，這種差異很重要。 碳膜電阻器 有時是 被視為低質量，但它們在簡單和通用電路中工作良好。它們只是不如金屬膜電阻準確，但也不錯。

這也是不正確的 總是需要金屬膜電阻。金屬膜電阻器有 最好準確 和 低噪聲電路，但許多基本項目都可以使用碳膜電阻器正常工作。最後，a 上的色帶 電阻器不顯示其額定功率。它們僅顯示電阻值和耐受性。額定功率通常與電阻器的大小有關。

結論

碳膜和金屬膜電阻器都很有用，但它們的用途不同。碳膜電阻器適合簡單和低成本的電路，而金屬膜電阻器更適合精確和低噪聲的設計。通過了解它們的差異，您可以選擇合適的電阻器，使您的電路工作得更好、更安全。
