LM358雙重操作AMP和LM393雙重比較器之間的比較
2024-11-25 7641

電子產品經常以LM358運算放大器和LM393比較器為特色，均以廣泛的可訪問性和功能效率為慶祝。乍一看，這些組件在設計和包裝中可能看起來相同，但是它們在電子系統中的作用完全不同。討論的這一部分將探討區分這兩個電子組件的微妙之處，從而提供有關其在不同電路之間的特定角色和優勢的信息。

目錄

LM358的描述

這 LM358 使用單個電源源將兩個操作放大器合併到單個集成的軟件包中。放置在 LM324 該家庭以其四邊形的運輸結構而聞名，它提供了適合各種應用程序的強大而緊湊的解決方案。一個人無法忽略其輸入電壓範圍，該電壓範圍與電源電壓保持一致，而低的輸入偏移電壓為2MV。這種精度在需要高精度的應用中引起了共鳴，僅顯示預期輸入電壓的最小漂移，從而吸引了完美的動力。

LM358的電流消耗通常懸停在500μa左右，達到700μa，在供應電壓中不受V ariat離子的影響。這種穩定的當前用法吸引了那些注意到效率引起關注的那些精力限制。該設備在0°C至70°C的溫度跨度內蓬勃發展，並耐用高達150°C的連接溫度，可在熱方差中確保可靠的性能。

LM393的全面信息

這 LM393 起源於LM358框架，並獨特地識別為具有開放式輸出階段的比較器。這種結構選擇提供了有效支持一系列負載v ariat離子的能力。它的強度在於處理高達50V和50mA的負載，展示了其在TTL，MOS和RTL技術等不同設計系統中的廣泛適應性。開放部門的方面允許與不同的電壓水平進行輕鬆接口，從而增強了負載和系統接地之間的分離。因此，它減少了潛在的干擾並提高了其特定需求的多功能性。

LM358和LM393的功能

LM358功能

•將兩個操作放大器合併到一個包裝中，可以簡化電路體系結構，最大程度地減少複雜性並降低對補充元素的依賴性。

•它在單個（3V至32V）和雙重（±1.5V至±16V）設置的電源範圍內發揮作用，使其適用於不同的應用。

•該設計具有適中的電源電流，峰值達到700μa，這對於保存電池壽命的項目是優先事項的一個有吸引力的選擇。

•包括內置的短路保護，通過潛在的電氣不事故的屏蔽系統來增強耐用性和運行壽命。

•在0°C至70°C的溫度範圍內有效發揮功能，以確保在中等環境條件下可靠的性能。

•有各種包裝，例如TO-99，CDIP和SOIC，為我們提供了選擇合適的集成格式的自由。

LM393功能

•外殼雙重比較器，它滿足了需要精確電壓檢測和信號評估的操作需求。

•用於單個配置的2V至36V的電源擴展，雙重±1V至±18V，可增強操作適應性。

•展示最少的功耗，最大排水電流為0.4mA，這在低功率使用的環境中有益。

•具有輸入偏移電壓極限為±5MV，可確保比較輸入信號差的準確性，這是針對精確驅動的任務的。

•能夠消除高達660MW的功率，增強其可靠性，尤其是用於延長使用情況的情況。

•設計用於與TTL和MOS載荷的兼容性，從系統地面隔離輸出隔離，以促進混合信號系統中的平滑功能積分。

LM358和LM393的引腳配置

引腳號	引腳名稱	描述
1	輸出1	Op-Amp 1的輸出
2	輸入1-	OP-AMP 1的反轉輸入
3	Input1+	Op-Amp 1的非反轉輸入
4	v ee，Gnd	地面或負電壓電壓
5	Input2+	Op-Amp 2的無反轉輸入
6	input2--	倒置2的反轉輸入
7	輸出2	Op-Amp 2的輸出
8	V CC	正供應電壓

LM358和LM393的應用

LM358的應用

•傳感器放大器

LM358由於其低功耗和雙功能放大器配置而廣泛用於傳感器放大器電路。它有效地放大了來自溫度傳感器，壓力傳感器和光二極管等傳感器的信號，使其非常適合基於傳感器的應用中的信號調節。它使用單個電源運行的能力進一步增強了其在緊湊型和低功率系統中的多功能性。

•傳統的操作通電電路

LM358是各種常規操作放大器電路中的組成部分。它的強大設計支持應用程序，過濾器和振盪器等應用。它的高輸入阻抗和低輸出阻抗使其可以在需要精確和穩定性的設計中有效執行。

•集成器，差異化器，夏季，加法器，電壓跟隨器等。

LM358通常在數學操作電路中使用，例如差異化器，夏季，加法器和電壓跟隨者。它的雙重操作放大器有效地促進了這些功能，從而使我們可以輕鬆地創建模擬計算系統或信號處理電路。較大的電源電壓範圍和穩定的操作進一步提高了其在此類配置中的可靠性。

•直流增益塊，數字多組，示波器

LM358在直流增益塊中起著作用，通常在數字多組和示波器中發現。它的高增益帶寬產品和出色的線性性使其非常適合這些儀器中的信號放大和精確測量。此外，在便攜式測量設備中，其以低功率運行的能力是有利的。

•比較器（循環控制與法規）

LM358的雙重操作放大器非常適合控制循環和調節系統中的比較器應用。它經常用於在電源，電機控制器和自動化電路等系統中實現反饋控制，閾值檢測和信號比較。它的低接收電壓和高振動速率有助於準確響應迅速的性能。

LM393的應用

•電壓比較器電路

LM393是一種多功能雙電壓比較器，廣泛用於需要精確電壓檢測的電路。它具有單個或雙電源操作的能力使其適合各種應用，例如閾值檢測，脈衝產生和水平轉移。開放式輸出設計可以輕鬆與數字電路接口，從而在混合系統中增強其適應性。

•可以驅動繼電器，燈，電動機等。

LM393能夠驅動外部載荷，例如繼電器，燈和小型電動機。它的開放式輸出可以有效地降低電流，使其非常適合切換應用程序。此功能在控制系統中很有用，其中LM393充當控制電路和電源設備之間的接口。

•零越過檢測器

作為零交叉檢測器，LM393在識別AC波形交叉零電壓的點方面表現出色。該功能在功率電子和通信系統中的相位檢測，交流信號監測以及同步任務。該設備的高速響應可確保即使在快速變化的信號中，也可以確保准確的零越線檢測。

•峰值電壓檢測器

LM393用於峰值電壓檢測器電路中，以捕獲並保持信號的最大電壓。此應用在需要信號振幅監視的系統中，例如音頻設備，電源系統和儀器。LM393的精度和低功耗使其成為此類任務的絕佳選擇。

•高壓保護/警告

LM393通常用於高壓保護或警告系統中，以監視電壓級別，並在超過閾值時觸發警報或保護性動作。它可靠的性能和高輸入阻抗使其能夠迅速感知和應對過電壓條件，從而保護敏感的電子組件。

•振盪器電路

LM393還可以充當振盪器電路中的關鍵組件，從而生成用於時機和控制目的的方波信號。它提供穩定且可調節的頻率輸出的能力使其適用於數字和模擬電路中的脈衝寬度調製（PWM），時鐘生成和波形成型等應用。

LM358和LM393的等效物

LM358等效物

• LM358A

• LM358E

•LM358-N

• LM358W

LM393等效物

• TL082

• LM311

製造商概況

Onsemi（以前稱為半導體上，在美國半導體行業都發揮了影響力。它作為2020年《財富》 1000號財富1000號列表的第512條的地位表明了它的巨大影響力。該公司的各種半導體產品範圍都可以滿足多個領域，並顯著著重於電源管理和離散設備。這些組件用於汽車領域等領域，在這種區域中，有效的電源管理為車輛提供了提高的性能和增強的安全功能，從而為車輛製造商及其消費者創造了積極的成果。

LM358和LM393之間的差異

規格	LM358	LM393
電源電壓	32V，+/- 16V	36V，+/- 18V
差分輸入電壓	32V	36V
輸入偏移電壓	3MV最大	最大5MV。
輸入偏置電流	100NA最大	250NA最大
輸入通用模式範圍	0V至V + -2V	0V至V + -1.5V
大信號電壓增益	100V/mV typ。	200V/MV典型。
帶寬	1MHz	未指定

LM358和LM393之間的內部電路

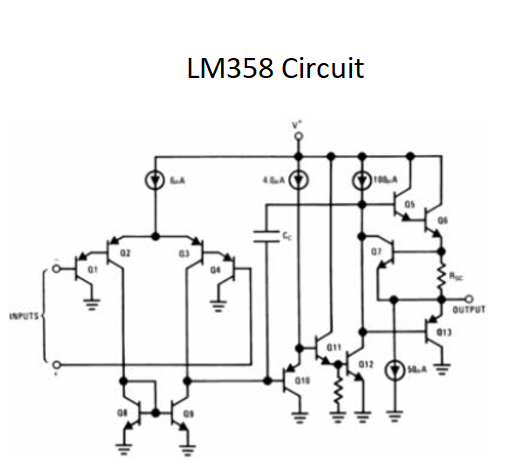

乍一看，LM358和LM393的內部電路可能看起來相似，但仔細檢查揭示了關鍵的差異，這些差異解釋了其不同的規格。兩種設備都具有類似於“達靈頓連接” PNP晶體管的輸入階段，該階段可以實現地面感應功能。但是，它們的差異階段在不同的電流水平上運行：LM393使用較高的電流來提高增益並提高輸出開關速度。這種設計選擇與其作為比較器的作用保持一致，而LM358（作為線性放大器）不需要此類調整。

最大的區別在於他們的輸出階段。LM393的輸出階段要簡單得多，並且優化了供應軌之間的快速切換，從而最大程度地減少了花費的時間過渡。此外，它具有開放式輸出，是比較函數的理想選擇。相比之下，專為線性擴增而設計的LM358具有完全線性的輸出階段，該階段允許輸出與輸入成比例地擴展，以反映其作為操作放大器的目的。
