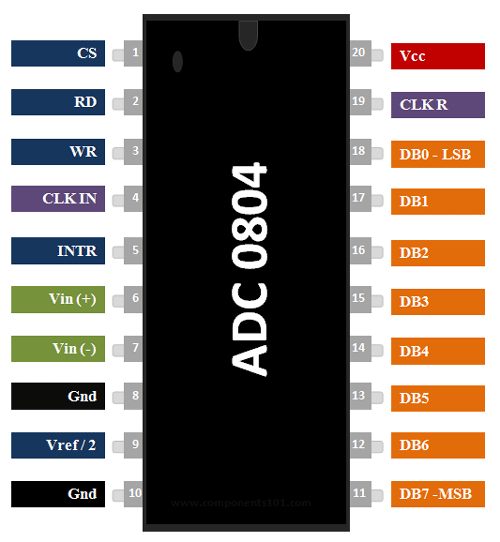

引腳號 |
引腳名稱 |
描述 |
|
1 |
芯片選擇(CS) |
如果超過1個ADC,則使用芯片選擇
使用模塊。默認情況下接地。 |
|
2 |
閱讀(RD) |
閱讀針頭必須接地才能閱讀
模擬值。 |
|
3 |
寫(WR) |
寫銷子應該脈衝高才開始
數據轉換。 |
|
4 |
clk in |
外時鐘可以在這裡連接,
否則RC可用於訪問內部時鐘。 |
|
5 |
中斷(int) |
對於中斷請求而高。 |
|
6 |
vin(+) |
差分模擬輸入 +。連接到
ADC輸入。 |
|
7 |
vin( - ) |
差分類似輸入 - 。連接到
地面。 |
|
8 |
地面 |
與地面連接的模擬地面銷
電路。 |
|
9 |
VREF/2 |
ADC轉換的參考電壓。 |
|
10 |
地面 |
數字地面銷連接到地面
電路。 |
|
11至18 |
數據位0到位7 |
七個輸出數據位引腳
獲得輸出。 |
|
19 |
clk r |
RC定時電阻輸入引腳
時鐘生成。 |
|
20 |
VCC |
為ADC模塊提供動力,使用 +5V。 |
• 這 ADC0804 是一個單渠道,8位ADC模塊,可以輕鬆地與所有微處理器接口,或者可以作為獨立設備運行。
•它具有片上時鐘,消除了對外部振盪器的需求,並提供了0到255的數字輸出。
•以5V為5V的參考電壓(VREF)為19.53MV,這意味著模擬輸入中的每年19.53mv增加每增加19.53mv,導致數字輸出的1位增量。

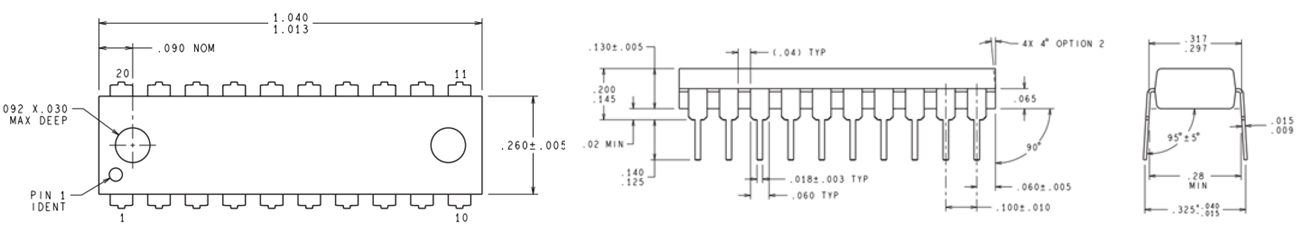

•ADC0804提供20針PDIP和SOIC軟件包,使其具有多功能性,適用於各種應用。
• ADC0808
ADC0804 IC包括一個內部時鐘,減少了對外部組件的需求。為了激活內部時鐘,需要使用RC電路,該電路可以使用10kΩ電阻和100pf電容器構造,如電路所示,在引腳中連接到CLK R和CLK。IC應用 +5V電源供電,並且兩個接地銷都必須連接到電路接地。芯片選擇(CS)和讀取(R)銷也應接地。VREF引腳可以與內部默認為 +5V。
數字輸出可在DB0到DB7上可用,而模擬輸入電壓應應用於(+)引腳的V,而模擬電壓源(傳感器/模塊)的另一端接地以確保適當的ADC轉換。要啟動ADC轉換,Write(wr)銷必須暫時變高。這可以通過將WR引腳連接到微處理器或微控制器I/O並在每次ADC讀取之前將其轉換高。此過程可確保正確更新輸出引腳上的ADC值。

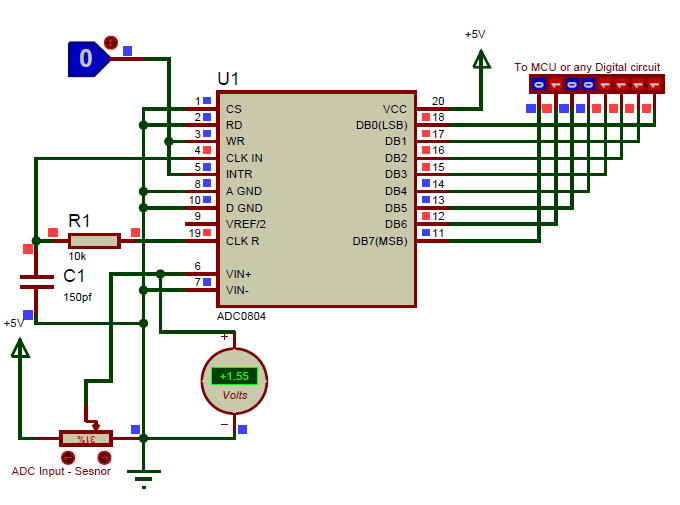

在上面的電路中,使用電位器來提供從0V到5V到VIN引腳的可變電壓,並使用電壓表測量電壓。在此示例中,測得的電壓為1.55V,相應的二進制輸出為01001111。讓我們分解一下該二進制值如何將其轉換回模擬電壓(用於編程和設計)。
二進制值為01001111。將其轉換為十進制:
(0 x 128) +(1 x 64) +(0 x 32) +(0 x 16) +(1 x 8) +(1 x 4) +(1 x 2) +(1 x 1)= 79
找到模擬電壓:

計算出的模擬電壓為1.54V,與測得的電壓為1.55V非常匹配。這證明了ADC0804 IC的功能以及如何將模擬輸入準確轉換為數字值,反之亦然。
ADC0804具有高度的用途,能夠與任何8位微處理器或獨立運行作為獨立ADC模塊無縫操作。這種靈活性使我們能夠將其整合到各種應用程序中,從簡單的嵌入式系統到更複雜的數據採集設置。它與8位處理器的兼容性可確保與傳統和現代平台的平穩整合,而無需大量的其他組件或電路。
ADC0804是與現代微處理器單元(MPU)開發平台(如Raspberry Pi和Beaglebone)接口的熱門選擇。這些平台廣泛用於原型和教育項目,受益於ADC0804的直接設計和可靠的性能。我們經常在需要模擬轉換的項目中使用ADC0804,例如傳感器接口和實時數據監視,使其成為許多DIY和專業應用中的組成部分。
ADC0804的功能之一是它與各種模擬設備(包括溫度傳感器,電壓源和換能器)進行交互的能力。這使得它非常適合需要將來自環境傳感器或其他來源的模擬數據數字化以進行進一步處理的應用。無論是測量溫度,電壓還是機械應變,ADC0804都提供準確可靠的轉換,從而在從工業自動化到物聯網系統的各個領域中有效的數據採集和處理。
