直接在線啟動器 (DOL) 是一種用於啟動電動機的簡單設備。它將電機直接連接到電源，因此電機可以快速啟動並全速運行。由於它易於使用、成本低且非常可靠，因此適用於家庭、農場和工業中的中小型電機。本文介紹了 DOL 啟動器是什麼、它的工作原理、其部件、接線、安全功能、優點、限制以及它的位置。它還將 DOL 啟動器與星三角啟動器進行了比較。

目錄

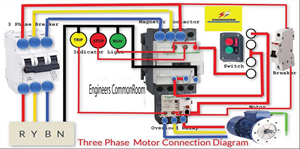

圖 1. 三相 DOL 啟動器連接圖

什麼是直接在線啟動器 (DOL)？

一個 直接在線啟動器 或 勞工部 是一種用於啟動和停止電動機（尤其是三相感應電動機）的簡單裝置。直接在線啟動器的工作原理是將電機直接連接到主電源，使其在啟動時接收全線電壓。這為電機提供了高啟動扭矩，有助於其快速達到全速。

DOL 啟動器通常由接觸器、熱過載繼電器以及啟動和停止按鈕組成。當您按下啟動按鈕時，接觸器閉合，電流直接流向電機；當您按下停止按鈕時，接觸器打開並切斷電源。如果電機過熱或消耗過多電流，過載繼電器會通過斷開電機來提供保護。

DOL 啟動器非常適合泵、風扇和其他工業機器中使用的中小型電機。由於其設計簡單、成本低、可靠性好。

DOL 起始結構

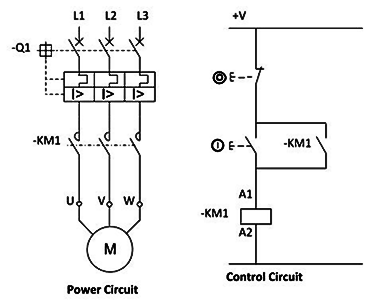

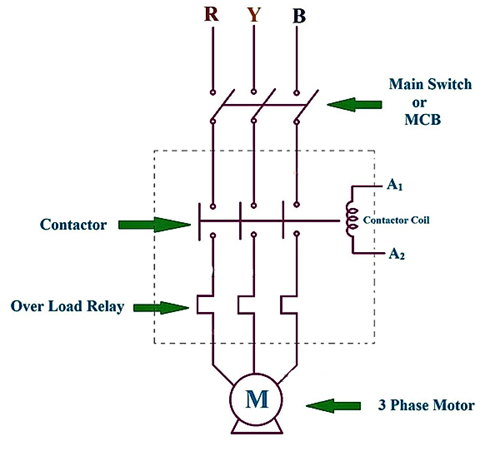

圖 2. 直接在線啟動器 (DOL) 的電源和控制電路

直接在線啟動器（DOL）有兩個主要部分，電源電路和控制電路。這些部件協同工作，在運行過程中啟動、停止和保護電機。電源電路向電機供電，控制電路決定電機的開啟或關閉，確保運行安全可靠。

電源電路包括主開關或MCB、接觸器、過載繼電器和三相電機。主開關可保護系統免受短路影響，而接觸器則充當控制電流的電氣開關。如果電機過熱或消耗過多電流，過載繼電器會切斷電源，以確保安全。

控制電路使用啟動和停止按鈕、接觸器線圈和過載繼電器觸點來處理電機的運行。按下啟動按鈕使線圈通電以運行電機，按下停止按鈕則斷開電路。如果發生過載，繼電器會打開電路以停止電機並防止損壞。

DOL 啟動電路接線

圖 3. DOL 啟動器電路接線

直接在線啟動器 (DOL) 的接線連接控制和保護電機所需的所有部件。DOL 對接觸器、過載繼電器和控制按鈕有不同的連接。

主觸點連接

- 主觸點將電源連接至電機。

- 每相線（R、Y 和 B）在到達電機之前都經過接觸器和 MCCB。

- 當接觸器通電時，觸點閉合併允許電流流向電機。

常開 (NO) 觸點連接

- 當電機關閉時，常開觸點保持打開狀態。

- 當按下啟動按鈕時，它會閉合併允許電流為接觸器線圈通電。

- 這將保持電機運行，直到按下停止按鈕。

常閉 (NC) 觸點

- 常閉觸點在正常操作期間保持閉合狀態。

- 當按下停止按鈕或發生過載時，它會打開電路。

- 這會切斷接觸器線圈的電源並安全地停止電機。

繼電器線圈連接

- 繼電器線圈（A1和A2）控制接觸器的開關動作。

- A1 連接到電源，而 A2 通過熱過載繼電器連接。

- 當按下啟動按鈕時，線圈通電，拉動接觸器閉合併啟動電機。

熱過載繼電器連接

- 過載繼電器連接在接觸器和電機之間。

- 它監控流向電機的電流。

- 如果電機過熱或消耗過多電流，繼電器會打開其常閉觸點並切斷電源以保護電機。

DOL Starter 的工作原理

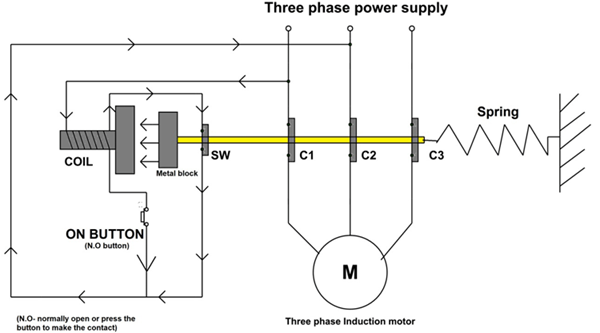

圖 4. 直接在線啟動器工作

一個 直接在線啟動器 (DOL) 通過將電機直接連接到全電源來工作。當按下啟動按鈕時，接觸器線圈通電並閉合主觸點。這使得全電壓到達電機，使其立即啟動並全速運行。

電機運行後，常開 (NO) 觸點保持閉合狀態，使接觸器保持通電狀態，以便電機繼續運行。當按下停止按鈕時，接觸器線圈的電路打開，使其斷電。這將打開主觸點並斷開電機與電源的連接，從而安全地停止電機。

如果電機過熱或消耗過多電流，熱過載繼電器會自動激活。它打開控制電路並停止電機以防止損壞。

DOL Starter 的安全和保護特性

直接在線啟動器 (DOL) 包括多種內置安全和保護功能，可確保電機和操作員的安全。這些特性可以防止過載、短路和斷電造成的損壞，確保電機可靠工作。

• 過載保護 - 熱過載繼電器可防止電機過熱或消耗過多電流。當電機過載時，繼電器自動斷開電源，使電機停止運轉，防止損壞。

• 短路保護 - 斷路器（MCB 或 MCCB）用於保護接線和電機免受短路。如果發生故障或突然出現大電流，斷路器會立即切斷電源，避免損壞。

• 啟動和停止按鈕 - DOL 啟動器包括用於安全操作的啟動和停止按鈕。啟動按鈕為接觸器通電以運行電機，而停止按鈕則在需要時斷開電路並立即停止電機。

• 無電壓保護 (NVP) - 此功能可防止電機在斷電後自動重新啟動。當電源關閉時，接觸器線圈斷電，因此電機保持關閉狀態，直到操作員再次按下啟動按鈕。

• 斷相保護 - 如果三相電源的一相發生故障或變得不平衡，過載繼電器或相保護裝置會斷開電機。這可以防止電流不均勻而損壞電機繞組。

DOL 的優點和缺點

DOL Starter 的優點：

• 結構簡單，易於理解和使用。

• 由於使用的組件較少​​，因此比其他類型的電機啟動器更便宜。

• 接線簡單，不需要復雜的設置或頻繁的維護。

• 電機啟動速度快，因為它直接接收全線電壓。

• 零件更少，故障機會更少，使其成為可靠的選擇。

• 最適合用於泵、風扇和壓縮機的中小型電機。

DOL Starter 的缺點：

• 電機在啟動期間消耗其正常電流的6 至8 倍，這可能導致電壓下降。

• 高浪湧電流可能會損壞較大的電機或影響附近的電氣設備。

• 啟動期間無法控製或調整電機速度。

• 突然的全電壓啟動可能會導致電機軸和連接的機器磨損或產生應力。

• 在弱電力系統中，高電流會降低電壓並干擾其他負載。

直接在線啟動器的應用

水泵 – 通常應用於小型或中型電機運行的泵系統。

空氣壓縮機 – 非常適合需要高啟動扭矩和快速操作的設備。

風扇和鼓風機 – 用於通風和冷卻系統，以實現平穩的電機控制。

輸送系統 – 安裝在工廠中以驅動物料沿生產線移動。

攪拌機和研磨機 – 適用於頻繁啟動和停止的加工機器。

車床和鑽床 – 在車間中實施，為輕型工具提供動力。

離心泵 – 用於農業和灌溉設施，以實現可靠的供水。

通用工業設備 – 適用於任何簡單、直接的電機啟動就足夠的地方。

DOL 啟動器與星三角啟動器

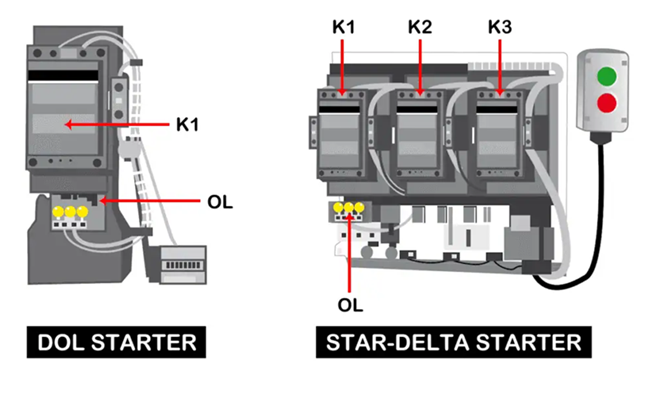

圖 5. DOL 啟動器與星三角啟動器

特點	勞工部 入門者	星三角 入門者
完整表格	直接在線啟動器	星三角啟動器
連接類型	電機已連接 直接連接到電源	電機以星形啟動 連接，然後轉至達美航空
啟動電流	非常高（6-8 倍 滿載電流）	低（約三分之一 DOL 電流）
啟動扭矩	高啟動扭矩	較低的啟動扭矩
啟動電壓	全線電壓	降低電壓 （約線電壓的 58%）
電源電路 複雜性	簡單	更複雜（使用 定時器或自動切換）
控制電路	基本接線和 組件	需要星三角 過渡系統
成本	成本低	更貴的原因是 額外的組件
電機尺寸 適用性	中小型 電機	大型電機（通常 5 HP 或 4 kW 以上）
電壓降	導致電壓更高 啟動時掉落	更低的電壓降 啟動
維護保養	易於維護	需要更多設置 和調整
啟動方法	直接連接到 線	兩步過程 （星形出發 → 德爾塔運行）
應用	泵、風機、 壓縮機和小型機械	工業機械 和重型電機

結論

直接在線啟動器 (DOL) 是一種簡單、安全的啟動和保護電動機的方法。它在啟動時為電機提供全電壓，並包括過載和短路保護等安全功能。儘管它在啟動時會消耗很大的電流並且不適合大型電機，但它仍然是小型電機的最佳選擇。由於 DOL 啟動器簡單、經濟且可靠，因此廣泛用於泵、風扇、壓縮機和其他電機驅動機器。
