GD15PJX120L2S IGBT模塊功能和應用程序指南
2025-03-16 2083

GD15PJX120L2S是一個1200V，15A功率模塊，專為電動機驅動器，UPS系統和工業機器而設計。它使用溝槽IGBT技術來進行低功率損耗和快速切換，從而提高效率。憑藉短路保護，強烈的冷卻和高耐熱性，它在重型應用中效果很好。本文解釋了其功能，用途和福利，可幫助您決定批量訂單。

目錄

GD15PJX120L2S描述

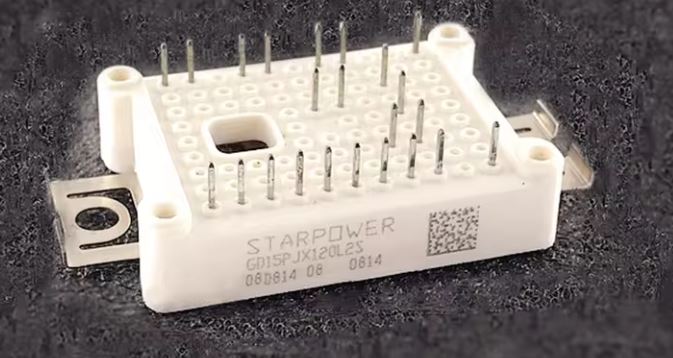

這 GD15PJX120L2S 是由Starpower半導體開發的1200V，15A功率集成模塊（PIM）。它具有溝槽IGBT技術，可確保低傳導損耗和有效的功率切換。該模塊具有10μs的短路能力，可增強應用程序的保護。正溫係數的正 v_{塞（星期六）} 允許並行操作，使其適用於可擴展的電源解決方案。快速而軟反向恢復二極管二極管可最大程度地減少電磁干擾，而低電感情況則改善了電路穩定性。

它專為高溫高達175°C而設計，可在苛刻的環境中可靠地運行。使用DBC技術的隔離散熱器可確保有效的熱管理，從而提高耐用性。該模塊廣泛用於電動機驅動器，伺服放大器和UPS系統，可提供有效且可靠的功率轉換。它的堅固設計使其非常適合工業自動化和可再生能源應用。現在批量訂購以確保有競爭力的價格並確保您的項目供應穩定！

GD15PJX120L2S功能

• 低v_{塞（星期六）} 溝渠IGBT技術 - 使用溝槽IGBT設計，以降低功率損失和提高效率。

• 10µs短路能力 - 可以處理最多10µs的短路，使其更耐用。

• v_CE 溫度係數為正 - 隨著溫度的升高，VCE（SAT）的增加，幫助多個IGBT安全地一起工作。

• 最大連接溫度為175°C- 在高溫下效果很好，使其在艱難的條件下可靠。

• 低電感案例 - 降低不需要的電效應，提高性能和效率。

• 快速與軟反向恢復反行FWD- 內置二極管迅速恢復，降低了能量損失和乾擾。

• 使用DBC技術孤立的散熱器 - 使用DBC HeatSink來更好地冷卻和電氣安全。

GD15PJX120L2S電路圖

GD15PJX120L2S電路圖表示在電機控制和電源轉換應用中常用的三相逆變器電路。圖的左側顯示了一個三相整流器橋，該橋從三個輸入線（L1，L2和L3）轉換為直流功率。整流器由六個二極管組成，該二極管以橋樑配置排列，確保電流的正確流動。

中部具有帶動晶體管（T1）和製動電阻（T2）的製動電路。當電動機放慢速度時，該電路有助於消散多餘的能量，防止電壓尖峰並改善系統穩定性。

在右側，逆變器階段由六個IGBT（G1至G6）組成，每個IGBT均與自由轉輪二極管配對。這些IGBT以受控的方式打開和關閉，以將直流電源轉換為三相交流電源，為電動機階段U，V和W提供。隨意的二極管可確保平滑開關並幫助管理能量流。

GD15PJX120L2S最大評分

IGBT逆變器
象徵	描述		價值	單元
vCES	收集器發射器電壓		1200	v
vGes	柵極發射機電壓		±20	v
我c	收集器電流	@ tc= 25°C	30	一個
		@ tc= 100°C	15
我厘米	脈衝收集器電流 tp= 1ms		30	一個
pd	最大功率耗散 @ tj= 175°C		173	w

GD15PJX120L2S性能曲線

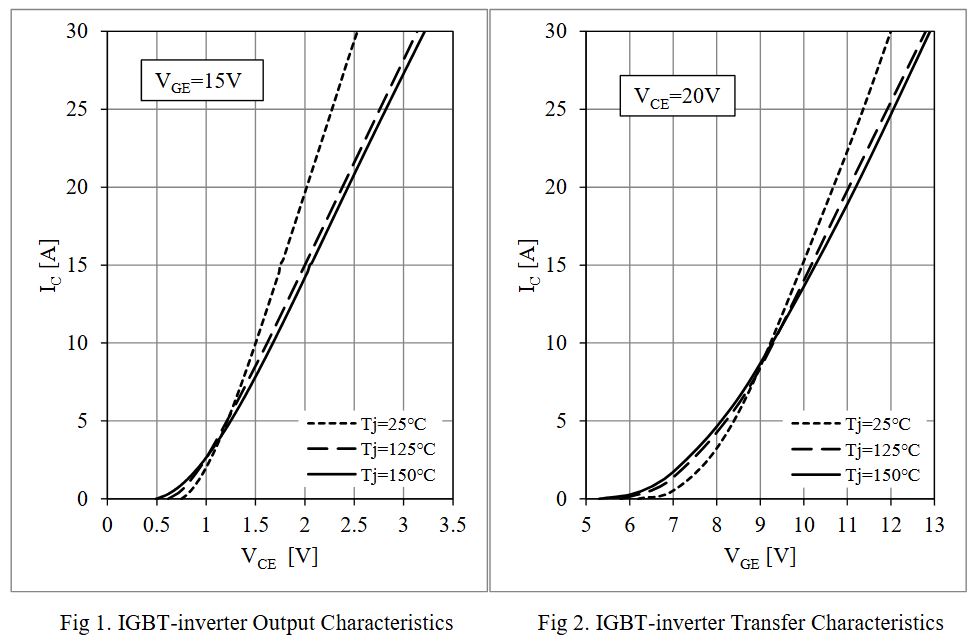

輸出特徵（圖1） 顯示收集器發射器電壓之間的關係 （v_CE） 和收集器電流 （我_c） 在恆定的登機發射機電壓下 （v_GE = 15V） 在不同的連接溫度下。在較高的溫度下 （t_j = 150°C），由於內部電阻的降低，該設備的電壓稍微更高。曲線還表示 v_CE 增加， 我_c 呈指數升高，顯示IGBT的開關行為。

轉移特徵（圖2） 表示如何 我_c 隨之而來 v_GE 固定 v_CE = 20V。該圖顯示，在較高的門電壓下，電流迅速增加。在較高的溫度下，閾值電壓略有下降，這意味著IGBT在較低的電壓下打開。這表明在較高溫度下進行更好的傳導，但需要仔細的熱管理。

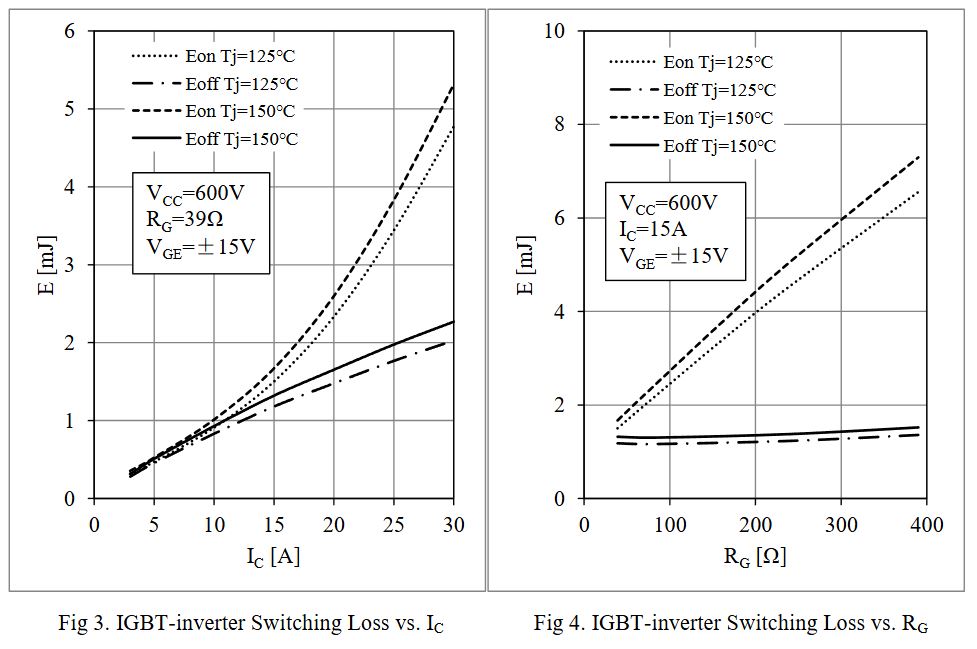

該圖顯示瞭如何 切換能量損失 （e_在 和e_離開） 隨之而來 收集器電流 （我_c） 在固定的門電阻下 （r_g =39Ω） 和電壓 （v_CC = 600V）。作為 我_c 增加，都上交 （e_在） 和關閉 （e_離開） 損失上升，損失更高 t_j = 150°C 相比 t_j = 125°C。這表明較高的電流操作會導致功率耗散增加，因此需要有效的冷卻。

該圖強調瞭如何 切換損失因不同的門電阻而變化 （r_g） 固定 我_c = 15a 和 v_CC = 600V。更高 r_g 產生更大的轉交能量 （e_在），而關閉能量 （e_離開） 保持相對穩定。這意味著增加門電阻會降低開關速度，從而導致更高的功率損耗，從而影響整體效率。

GD15PJX120L2S替代方案

模型	電壓等級（V）	當前評分（a）	特徵
7MBR15NF120	1200	15	通用逆變器和UPS應用程序
7MBR15SA120	1200	15	有效的功率轉換，類似於 GD15PJX120L2S
MMGT15H120XB6C	1200	15	低傳導損失，短路 堅固
MMG15CB120XB6TC	1200	15	高效率，緊湊的模塊
7MBR15NE120	1200	15	適用於UPS和工業電機 控制

GD15PJX120L2S和7MBR15NF120的比較

特徵	GD15PJX120L2S	7MBR15NF120
電壓和電流等級	1200V，15a	1200V，15a
IGBT技術	溝槽IGBT，低傳導損失	富士IGBT，高速切換
短路保護	10μs承受時間	內置的短路保護
切換速度和效率	優化用於快速切換	中等開關速度
反向恢復二極管	快速和軟反向恢復	標準自由輪二極管
熱性能	DBC技術用於優質冷卻	優化的熱基板
最大連接溫度	175°C	150°C
包裝和安裝	低電感包	緊湊的設計以容易集成
申請適用性	電動機驅動器，逆變器，伺服放大器	通用逆變器，UPS系統

GD15PJX120L2S的優勢和缺點

優勢

• 高效率 - 使用溝槽IGBT技術來降低功率損失並改善能源使用。

• 快速切換 - 專為高頻電路而設計，減少浪費的能量。

• 更好的冷卻 - 直接粘合銅（DBC）技術有助於快速消除熱量。

• 短路保護 - 可以處理10μs的短路，從而提高安全性。

• 高溫抗性 - 在最高連接溫度為175°C的熱環境中工作。

• 穩定的性能 - 低電感包裝減少了對操作更順暢的干擾。

• 低EMI- 軟恢復二極管限制了電磁噪聲，非常適合敏感電子。

• 耐用設計 - 持久且可靠的電動機驅動器，UPS和功率逆變器。

缺點

• 更昂貴 - 像DBC這樣的高級技術使其比標準IGBT更為昂貴。

• 需要額外的冷卻 - 在其他冷卻方面，尤其是在高功率設置中，可以更好地工作。

• 不適合小型應用 - 專為重型使用而設​​計，使其對低功率系統效率低下。

• 更大的尺寸 - 比緊湊型替代方案有更多的空間，這可能會限制設計選項。

購買GD15PJX120L2S時需要考慮的因素

• 電壓和當前評級 - 該模塊在1200V和15A時運行，非常適合電動機驅動器，逆變器和UPS系統。檢查這些是否與您的系統匹配以避免問題。

• 冷卻需求 - 它具有DBC技術可更好地控制熱量，但是額外的冷卻（例如散熱器或風扇）可能仍然是為了防止過熱。

• 快速切換 - 專為高速開關而設計，有助於減少功率損失。確保系統支持快速切換以獲得最佳結果。

• 短路保護 - 它可以處理10μs的短路，從而增加安全性。儘管如此，使用保險絲或其他保護以避免損壞。

• 尺寸和安裝 - 低電感套件可提高穩定性，但比其他一些模塊更大。檢查是否適合您的設計。

• 低EMI- 它的軟恢復二極管可減少電噪聲，使其非常適合敏感的電子設備和穩定的電力系統。

• 可用性 - 與富士電氣相比，Starpower模塊可能更難找到。購買前檢查庫存和交貨時間。

• 成本與價值 - 它的成本超過標準模塊，但持續時間更長，並且在工業用途中效果更好，因此值得投資。

GD15PJX120L2S應用程序

• 電動機逆變器 - 控制機器，電動汽車和冷卻系統中的電動機速度和電源。它可以節省能源並有效地工作。

• AC和DC伺服驅動器放大器 - 幫助機器人和機器中的電動機平穩，準確地移動。它可以快速切換並很好地處理高功率。

• 不間斷的電源（UPS） - 在中斷期間保持電源運行。它有效地為計算機，醫院和工廠提供穩定的電力。

GD15PJX120L2S包裝尺寸

該模塊的總長度為62.8毫米，寬度為53.3毫米，高度為15.5毫米，使其用於電源應用。安裝孔的間隔是精確的，以允許安全安裝，直徑為4.5毫米，可確保高功率電路的穩定性。

引腳佈局遵循結構化的佈置，每個端子都明顯標記了距離。引腳螺距為0.64毫米，可確保可靠的連接。將端子標記為易於識別，包括門（G），發射極（E）和收集器（C）引腳，允許正確的電路集成。

散熱區具有網格樣孔圖案，可改善氣流和熱性能。通過減少高功率應用中的過熱風險，這種設計有助於保持穩定的操作。

結論

GD15PJX120L2S是工業電力系統的強大且可靠的模塊。它提供有效的性能，強大的熱量管理和耐用性。與類似的模塊相比，它提供了更好的效率和安全性，使其成為大型製造業的絕佳選擇。為了確保穩定的供應和更好的定價，請立即批量訂購，並使用GD15PJX120L2S改善電源系統！
