光敏電阻 (LDR) 指南：特性、用途以及如何選擇
2025-11-07 8191

光敏電阻（LDR）會根據光線改變其電阻，因此經常使用，因為它們簡單且價格實惠。即使它們不是很精確，它們也適用於基本的亮度傳感。在本文中，我們將討論光敏電阻、它們的工作原理、特性、用途以及如何選擇合適的光敏電阻。

目錄

光敏電阻有什麼作用？

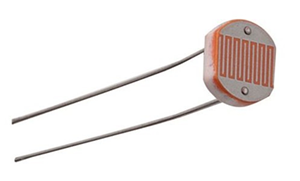

一個 光敏電阻, 或 低密度脂蛋白，根據照射到它的光線量來改變其電阻。在黑暗中，它就像一種高電阻材料。在強光下電阻會下降。這使得它對於感測一般亮度水平非常有用。

光敏電阻之所以起作用，是因為光為內部的半導體提供能量。當這種情況發生時，出現更多的載流子，材料的導電性更強，電阻下降。響應不是完全線性的，但總體思路很簡單：更多的光意味著更低的阻力。

LDR 便宜、耐用且易於使用。儘管它們速度不是很快或精度不是很高，但它們非常適合基本的亮度傳感。

光如何影響電阻？

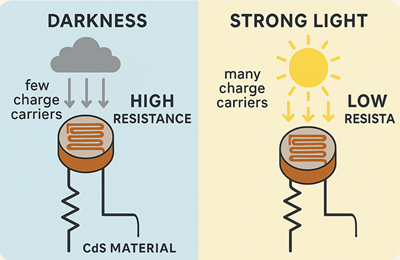

圖 2. 光如何改變光敏電阻 (LDR) 的電阻

光增加材料的電導率。在黑暗中，電荷載流子很少，因此電阻保持很高。在強光下形成許多載流子並且電阻下降。硫化鎘等材料對可見光反應強烈，這就是它們在環境光傳感中常見的原因。

光敏電阻的特點

光譜響應：每個 LDR 對特定波長范圍做出反應。CdS 類型與人類視覺非常吻合。

耐暗和耐光：暗電阻通常為一兆歐或更高，而光電阻則降至幾千歐。

範圍和靈敏度：LDR 具有較寬的電阻擺幅，可以輕鬆實現簡單的閾值感測。

準確度和公差：它們因設備而異，並且表現出非線性行為，因此它們並不適合精確的勒克斯讀數。

響應時間: 反應很慢。它們可能需要幾毫秒的時間來響應光，並且當光被移除時需要更長的時間才能恢復。

溫度影響：即使光照水平保持不變，熱量也會改變其電阻。

LDR 裡面有什麼？

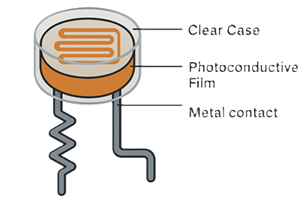

圖 3. 光敏電阻 (LDR) 的內部零件

大多數光敏電阻使用呈鋸齒形排列的薄光電導膜來增加表面積。金屬觸點位於兩端，整個部件密封在透明外殼中。

- 硫化鎘（CdS）

- 硒化鎘（CdSe）

- 硫化鉛（PbS）

- 硒化鉛（PbSe）

CdS 和 CdSe 用於可見光。PbS 和 PbSe 處理紅外線。一些地區限制鎘和鉛，因此設計人員通常選擇光電二極管或數字傳感器來生產合規產品。

光敏電阻的類型和行為

圖 4. 內在 LDR

內在 LDR 使用純材料並對短波長做出響應。它們需要更高能量的光子才能工作。

圖 5. 外在LDR

外在LDR 使用可產生額外能級的摻雜材料。它們檢測更長的波長，包括紅外線。

與更先進的光傳感器相比，這兩種類型的響應速度較慢，靈敏度適中。

LDR 用於何處？

光敏電阻用於許多需要感測光的簡單電路中。您可以在日常設備和 DIY 項目中找到它們。

常見的例子包括：

- 夜燈和戶外燈在黑暗中自動打開

- 相機中的測光錶和曝光工具

- 根據室內光線調整亮度的屏幕

- 對光做出反應的機器人和小型 DIY 電子產品

在基本分壓器電路中，LDR 與固定電阻配對。隨著光線的變化，輸出電壓也會變化。該信號可以打開 LED、激活繼電器或向微控制器發送數據。

LDR 也用於一些音頻壓縮器。小燈或 LED 照射在 LDR 上，由於 LDR 響應緩慢，因此可以實現平滑、自然的音量控制。

光敏電阻符號

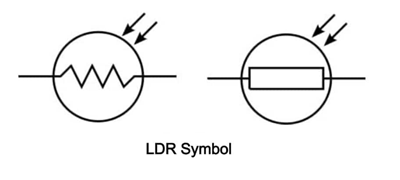

圖 6. 用於表示 LDR（光敏電阻）的電路符號

光敏電阻器 (LDR) 的符號在電路圖中很容易識別。它看起來像一個普通電阻器，有兩個箭頭指向它，表明光會影響它的電阻。有時電阻器會畫在一個小圓圈內，但這兩種樣式的含義相同。您會在許多照明和傳感器電路中看到這個符號，一旦您了解了它，閱讀基於 LDR 的原理圖就會變得容易得多。

優點和缺點

優勢

成本低

易於使用

阻值範圍寬

對可見光響應良好

弱點

精度低

反應時間慢

對溫度敏感

有限的波長范圍

鎘的環境限制

LDR 與其他傳感器相比如何？

傳感器 類型	如何 它有效	優勢	弱點	最佳 使用案例
光電二極管	當光線照射時產生電流 它	非常快，準確，效果很好 用於精確傳感	需要更多電路，而不是 適合初學者	照度計，光學 通訊、快速檢測
光電晶體管	光控制晶體管電流	輸出強勁，切換迅速， 比 LDR 更敏感	不如光電二極管準確， 可以飽和	物體檢測、巡線 機器人、紅外線接收器
數字光傳感器	將光轉換成數字數據	精度高、讀數穩定、 校準輸出	成本較高，需要數字化 溝通	智能設備、顯示器、 環境監測

選擇正確的 LDR

選擇適合您想要檢測的光類型的材料。CdS 適用於可見光，而 PbS 和類似材料則適用於紅外線。當光線變化緩慢時，任何 LDR 都可以，但更快的系統應使用光電二極管或光電晶體管。請保護設備免受熱、灰塵和濕氣的影響，因為這些會影響精度。如果您需要 RoHS 安全部件，請避免使用鎘基光敏電阻並使用現代替代品。

結論

光敏電阻在許多日常項目中易於使用且可靠，可實現簡單的光感測。它們有局限性，但當您需要低成本且簡單的解決方案時，它們仍然是一個不錯的選擇。憑藉正確的材料和適當的保護，LDR 可以很好地完成許多基本照明任務。
