熱插拔電路和控制器如何保護您的系統
2026-03-26 1072

當您需要在不關閉電源的情況下插入或移除設備時，可以使用熱插拔電路。如果在沒有控制的情況下執行此操作，可能會突然發生電流並損壞系統。這就是為什麼使用熱插拔電路和控制器來保持電源安全和平穩。本文將解釋什麼是熱插拔電路、其工作原理、熱插拔控制器的作用以及確保系統安全的功能和保護。

目錄

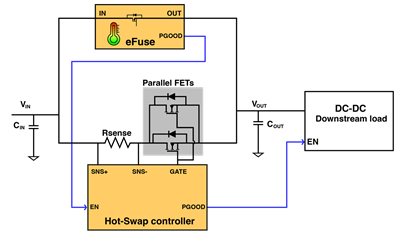

圖 1. 帶有 eFuse 的熱插拔控制器圖

什麼是熱插拔電路？

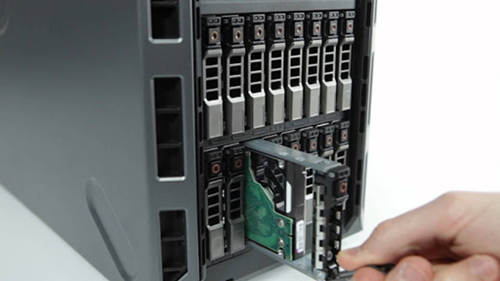

圖 2. 熱插拔伺服器驅動器

熱插拔電路 是一個 簡單的電子設定 這讓你 在電源仍開啟的情況下插入或移除設備，而不造成損壞。通常，當您將設備連接到供電系統時，會突然發生電流流動。這可能會損壞部件或使系統不穩定。熱插拔電路透過緩慢且安全地控制電源來防止此問題。

熱插拔電路的工作原理是讓電流逐漸增加，而不是一次增加。這可以保護系統並保持一切順利運作。它通常使用像 場效管 （就像一個開關）和其他小元件來控制電源。熱插拔電路適用於不應關閉的系統，例如伺服器和工業設備。

什麼是熱插拔控制器？

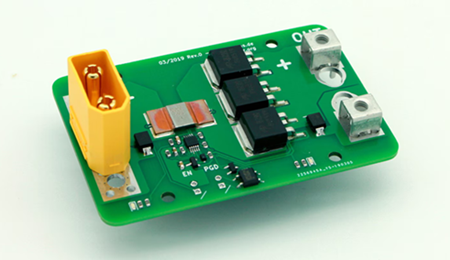

圖 3. 熱插拔控制器電路板 (PCB)

一個 熱插拔控制器 是一個 小型電子晶片 那個 控制和保護熱插拔電路。它的主要工作是確保當您在電源仍然打開時插入設備時，連接能夠安全、順利地進行。連接設備時，可能會突然流過大電流，這可能會損壞組件或導致系統問題。熱插拔控制器透過控制 MOSFET 並允許功率緩慢增加而不是一次性增加來防止這種情況發生。它還監控系統並幫助防止電流過大或故障等問題。

熱插拔電路的結構

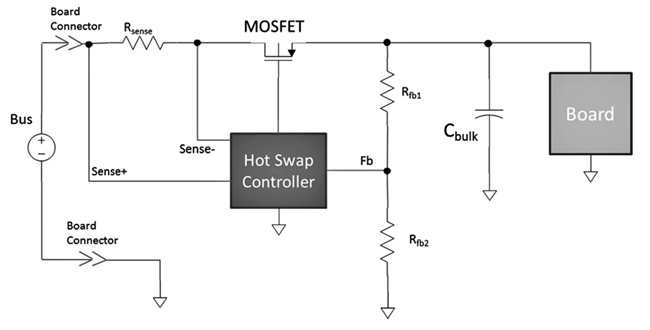

圖 4. 熱插拔電路的結構

熱插拔電路 是由 幾個協同工作的部分 控制和保護電源連接。它通常包括一個熱插拔控制器、一個 場效管, 一個 檢測電阻, 回饋電阻，和一個 電容器 連接到負載。控制器是管理操作的主要部分，而 MOSFET 就像開關一樣控制功率的流動。檢測電阻器幫助測量電流，反饋電阻器幫助監控電壓。電容器代表需要安全充電的負載。所有這些組件的連接方式都允許電路平穩地控制電源並防止設備插入時突然出現電流尖峰。

熱插拔電路的工作原理

當設備插入供電系統時，熱插拔電路 管理啟動過程 在一個 受控序列。連接時，控制器會檢查輸入條件並開始逐漸驅動 MOSFET 閘極，而不是立即開啟。這會在輸出端產生平滑的電壓上升，使負載能夠以穩定的方式加電。

在此過程中，電路透過調整 MOSFET 的導通程度將電流保持在安全限度內。當負載完全供電時，電壓達到正常水平，MOSFET 以最小的電阻運行，從而實現穩定運行。如果電路偵測到故障或過載等異常情況，它會迅速做出反應，減少或切斷電流以防止損壞。

熱插拔控制器工作原理

一個 熱插拔控制器 作品由 監視和控制 的 連接期間的電氣條件 以確保系統安全。當設備插入時，控制器 首先檢查輸入電壓和系統狀態。那麼它 驅動 MOSFET 閘極 以受控方式，使輸出電壓平穩上升，而不是突然跳躍。

控制器 連續測量電流 使用偵測電阻並調整 MOSFET，使電流保持在安全範圍內。如果電流過高或發生故障，控制器會迅速限製或切斷電源，以保護電路。它還監控電壓水平，以確保系統在運作期間保持穩定。

熱插拔電路如何控制突波電流

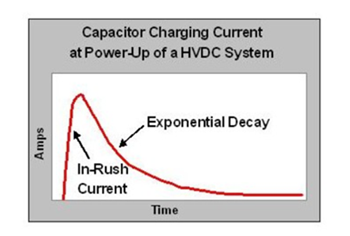

圖 5. 突波電流曲線

當設備首次連接時， 負載 （特別是 電容器）嘗試立即汲取非常大的電流。熱插拔電路透過限制電流上升的速度來防止這種情況發生。

該電路不是立即提供全功率，而是 控制 MOSFET 所以它會逐漸打開。這會減慢負載的充電速度並將電流保持在安全水平。偵測電阻器測量電流，電路調整 MOSFET 以確保電流不會過高。

當負載完全供電時，電流會自然下降到正常水平，並且電路允許完全運作。如果電流在任何時候試圖超過安全限值，電路會迅速降低或阻斷電流以保護系統。

熱插拔控制器的保護功能

• 過流保護 - 當電流過高時限制電流以防止損壞。

• 短路保護 - 如果偵測到故障或短路，快速關閉電源。

• 過壓保護 - 將電壓保持在安全等級內以保護連接的設備。

• 欠壓保護 - 防止電壓過低時運行，避免不穩定的行為。

• 熱保護 - 如果溫度過高，則減少或停止供電。

• 突波電流限制 - 控制啟動電流以避免突然出現尖峰。

• 故障檢測 - 監控系統並快速回應異常情況。

• 電源良好/狀態訊號 - 表示系統運作正常且穩定。

• 定時器/故障延遲保護 - 允許短暫的臨時故障，但如果問題持續太久則關閉。

• MOSFET 安全工作區 (SOA) 保護 - 保護 MOSFET 在啟動過程中免於過熱或損壞。

MOSFET 在熱插拔設計中的作用

在一個 熱插拔設計, 的 MOSFET 的工作原理類似於智慧開關 控制電力的流動。它不會立即打開。相反，它會緩慢開啟，因此電流不會立即湧入。開始時，MOSFET 只允許少量電流通過。隨著時間的推移，它會讓更多的電流流動，直到系統完全供電。這有助於保持系統穩定並防止損壞。MOSFET 對於安全性也至關重要。如果出現問題，例如電流太大或故障， 控制器可以快速關閉MOSFET 停止電源。

熱插拔控制器範例

以下是熱插拔控制器的兩個範例：

RT1720

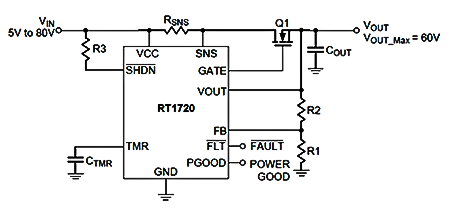

圖 6. RT1720 熱插拔控制器電路

RT1720 是一個 更先進的熱插拔控制器 專為需要強大控制和保護的系統而設計。它與 MOSFET 和檢測電阻器等外部組件一起工作來管理功率流。該控制器可以處理更高的電壓水平，並提供電流限制、故障檢測和系統監控等功能。由於其靈活性和可靠性，它被用於需要穩定和安全的功率控制的更大或更複雜的電子系統。

AP2337

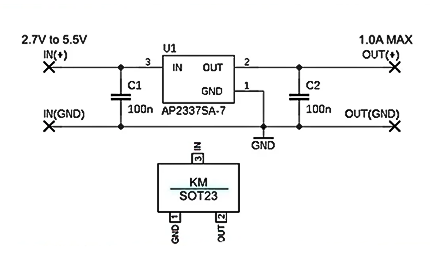

圖 7. AP2337 熱插拔控制器電路

AP2337 是一個 更小更簡單 熱插拔控制器。它已經具有內建保護，因此您不需要很多額外的零件。這使得它更易於使用且設計成本更低。它最適合小型電子設備或 USB 供電系統等低功耗設備。它仍然安全地控制電源並有助於防止電流過大，但一切都很簡單。

熱插拔電路問題故障排除

當熱插拔電路無法正常運作時，問題通常與功率流、電流控製或組件故障有關。以下是一些常見問題以及檢查這些問題的簡單方法：

無輸出功率 - 檢查輸入電壓是否存在且控制器是否已通電。也要檢查 MOSFET 是否導通。

電流太大（過電流問題） - 如果負載過重或存在短路，則可能會發生這種情況。檢查負載和接線。

MOSFET 不會導通 - 確保控制器向 MOSFET 閘極發送正確的訊號。也要檢查MOSFET是否有損壞。

電壓下降或輸出不穩定 - 這可能是由於電阻值不正確或連接不良所造成的。檢查回授電阻和接線。

電路不斷關閉 - 控制器可能偵測到故障。檢查是否有短路、過熱或電流過大的情況。

組件過熱 - 這可能是由於高電流或散熱不良造成的。檢查 MOSFET 是否正確選擇和冷卻。

熱插拔設計中的安全考慮

設計熱插拔電路時，需要安全性以防止損壞並保持系統穩定。以下是一些需要考慮的事項：

正確控制突波電流 - 確保電路限制啟動電流以避免損壞。

選擇合適的 MOSFET - 使用能夠安全處理電壓和電流的 MOSFET。

確保適當的冷卻 - MOSFET 等組件可能會變熱，因此需要適當的熱控制。

使用正確的元件值 - 錯誤的電阻或電容值可能會導致運轉不穩定。

檢查額定電壓 - 所有部件應匹配或超過系統電壓。

避免短路 - 保持接線清潔並排列整齊，以防止故障。

新增保護功能 - 使用具有內建保護功能（例如過流和熱保護）的控制器。

全面運行前測試 - 在實際系統中使用電路之前，請務必逐步測試電路。

熱插拔與熱插拔比較

熱插拔和熱插拔經常被混淆，但它們並不相同。兩者都允許您在電源開啟時連接設備，但它們處理電源的方式不同。

一個 熱插拔 意味著您可以在系統運作時連接或移除設備，但它不會主動控制電源。系統或連接器旨在自行安全地處理連接。一個常見的範例是插入 USB 裝置。 熱插拔 也允許在通電時連接，但它使用電路來控制功率流。它限制電流，保護組件，並確保平穩、安全的連接。

特點	熱門 插頭	熱門 互換
電源控制	無主動控制	由電路控制
安全等級	基礎	更高的保護
所需組件	最小	需要控制器 和電路
電流尖峰的風險	更高	受控和 有限
範例	USB裝置	伺服器主機板、電源 模組

結論

熱插拔電路透過控制連接過程中的供電方式，幫助電子系統變得更安全、更可靠。借助熱插拔控制器，該電路可以限制電流、防止故障並保護組件。透過了解這些電路的工作原理、結構及其保護功能，您可以更有效地設計或使用它們。無論是簡單的設備還是複雜的系統，熱插拔技術都讓電源控制更安全穩定。
