恆溫器有助於讓您的家保持舒適而不浪費電力。它可能看起來很小，但它可以與電線、傳感器和其他部件配合使用，所有這些部件都需要以正確的方式連接。當您了解這些部分如何工作時，解決小問題或更新系統就會變得更加容易。在本文中，我們將討論恆溫器接線和恆溫器的部件。

目錄

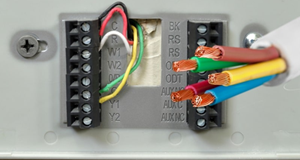

什麼是恆溫器線？

恆溫器是一種小型設備， 檢查溫度 在你家裡並告訴你 加熱或冷卻系統 何時轉彎 開或關。它本身不會產生熱或冷。相反，它控制熔爐、空調、鍋爐和熱泵等設備，使它們僅在需要時運行。這有助於保持您的家舒適並節省能源。

恆溫器有不同類型。較舊的機械模型使用 基本錶盤。數字恆溫器可提供更準確的讀數。智能恆溫器可以了解您的日常習慣，連接到 無線網絡，並自動調節溫度。無論您擁有哪種類型，主要目標都是相同的：不費吹灰之力就能讓您的家保持舒適。

恆溫器如何工作？

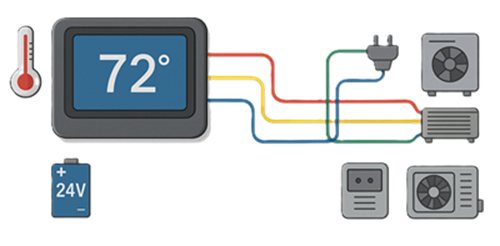

圖 2. 恆溫器和 HVAC 系統協同工作

恆溫器通過感應室內溫度並向您的 HVAC 系統發出信號以在需要時運行，從而讓您的家保持舒適。

溫度傳感- 較舊的恆溫器使用機械傳感器，而現代恆溫器則依靠電子傳感器來確保准確性。恆溫器不斷將實際溫度與您的設定溫度進行比較。

與 HVAC 系統通信- 低壓電線將恆溫器連接到熔爐、空調或熱泵。每根電線控制特定的功能。當恆溫器需要加熱或冷卻時，它會完成一個控制電路，激活相應的設備。

電源- 大多數恆溫器從 HVAC 系統獲取 24 伏電源。一根普通電線可為顯示器、Wi-Fi、傳感器和自動化功能提供穩定的電力。

了解恆溫器接線

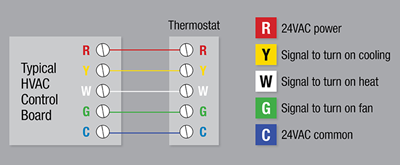

圖 3. 標準低壓恆溫器接線

恆溫器線是 低壓電纜 它在恆溫器和加熱或冷卻設備之間傳送控制信號。這些信號告訴系統何時加熱、冷卻或操作風扇。因為這些電線只承載 24伏控制電源，它們比高壓接線更安全、更容易處理。

大多數恆溫器電纜包含 實心銅導體 並有以下配置 18/2、18/5 或 18/8。第一個數字表示線規，第二個數字表示內部單根電線的數量。更多的電線可以支持多級加熱或冷卻、智能恆溫器電源和濕度控制等功能。

當恆溫器電纜穿過共享空氣處理空間時，建築規範通常需要阻燃等級的電線。此類電纜採用阻燃護套，旨在限製菸霧並降低火災風險。對於在這些空間外部佈線的佈線，標準立管或通用電纜通常是可接受的。

恆溫器接線和控制系統比較

低壓與線電壓恆溫器接線

類型 接線數量	電壓	哪裡 已使用	電線 特點	兼容 恆溫器	如何 識別它
低壓接線	24伏	中央暖通空調系統、天然氣和石油 熔爐、鍋爐、熱泵	薄型、彩色編碼 18 號實心 銅線	標準數字、可編程、 和智能 Wi-Fi 恆溫器	尋找多個小彩色 連接到 R、W、Y、G、C、O/B 等標記端子的電線
線電壓接線	120 至 240 伏	電動底板加熱器， 輻射電加熱，一些舊的電力系統	粗電線，通常連接 帶鋼絲螺母；承載家庭用電負載	需要線電壓恆溫器 僅	尋找大電線、電線螺母、 或電壓標記，如 120 V 或 240 V；智能恆溫器不兼容

通訊恆溫器與非通訊恆溫器

類型	如何 它有效	特點	兼容性	最佳 對於
非通訊恆溫器	使用單獨的電線，每根電線 執行單一功能（例如加熱、冷卻、風扇或供電）的電線	接線簡單，安裝方便， 廣泛支持	適用於大多數標準 HVAC 系統	採用傳統暖通空調的房屋 設置或基本升級
通訊恆溫器	使用數字通信 恆溫器和 HVAC 控制板之間，而不是每根電線 功能	可調節鼓風機速度，支持 多級加熱和冷卻，並提供系統診斷	品牌特定；不 可與標準恆溫器互換	先進、高效的 HVAC 需要集成控制的系統

了解 2 至 8 線恆溫器

恆溫器通常使用兩到八根電線，具體取決於暖通空調系統和所需的功能。現代家庭通常使用五線設置，因為它支持加熱和冷卻，並為智能恆溫器提供持續電力。

圖 4. 2 線恆溫器電纜

2線恆溫器：用於簡單的僅加熱系統，例如熔爐。一根電線提供電源。另一個要求熱量。

圖 5. 3 線恆溫器電纜

3線恆溫器：常見於鍋爐、老式供暖設備和一些熱水器。第三根電線可以控制風扇或用作公共連接。

圖 6. 4 線恆溫器電纜

4 線溫控器：適用於具有基本供暖和製冷系統或入門級熱泵的家庭。電線通常連接到電源、加熱、冷卻和風扇端子。

圖 7. 5 線恆溫器電纜

5 線恆溫器： 當今最常見的設置。支持加熱、冷卻、風扇控制，並包括用於為智能恆溫器供電的專用公共線。

圖 8. 6 線恆溫器電纜

6線溫控器：用於帶有兩級加熱或冷卻的系統或帶有換向閥的熱泵。

圖 9. 7 線恆溫器電纜

7線恆溫器：支持先進系統，包括多級加熱和冷卻、輔助加熱或專門控制。

圖 10. 8 線恆溫器電纜

8線溫控器：專為複雜的設置而設計，通常是具有多個加熱和冷卻階段的熱泵。

恆溫器電線顏色編碼

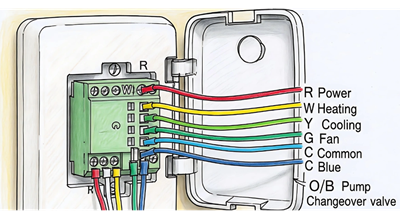

圖 11. 恆溫器電線顏色編碼

紅線（R、RC、RH）

紅線從變壓器向恆溫器提供 24 伏電源。它幾乎存在於每個系統中。大多數現代恆溫器使用 R 端子，而較舊的系統可能有 RC 和 RH 用於冷卻和加熱變壓器。如果 RC 和 RH 都存在，則紅線可能會裂開。

白線（W或W1、W2）

白線控制加熱。在單級系統中，它連接到 W 或 W1。在多級系統中，額外的 W2 線可管理第二級的熱量。該電線通常將恆溫器連接到熔爐或加熱設備。

綠線 (G)

綠線控制室內鼓風機。它連接到 G 端子，並允許恆溫器獨立於加熱或冷卻來運行風扇。

黃線或藍線（Y 或 Y1、Y2）

黃線最常用於冷卻。它連接到 Y 端子並向空調壓縮機發出信號。有些系統使用藍色代替黃色。多級冷卻系統可能包括 Y2 線（有時為淺藍色），以控制第二冷卻級。

黑色或藍色線（C 線）

公共電線構成 24 伏電路，並為恆溫器提供連續電源。它通常是黑色或藍色。智能恆溫器依靠 C 線為顯示器、Wi-Fi 和內部傳感器供電。較舊的系統可能不包含 C 線，但如果需要，可以使用適配器。

橙色或深藍色線 (O/B)

熱泵系統使用橙色或深藍色電線作為換向閥。該閥門在加熱和冷卻模式之間切換熱泵。O 或 B 線的具體功能可能因製造商而異，因此檢查設備手冊很重要。

高級系統中的附加電線

更先進的 HVAC 系統可能包括額外的電線，用於以下功能：

淺藍色Y2用於二級冷卻

棕色 W2 用於第二級加熱

棕色E緊急熱

加濕器、除濕器、輔助加熱或通風控制的電線

這些電線在基本住宅系統中不太常見，但出現在多級或高效設備中。

不太常見的恆溫器電線有什麼作用？

L線：用於舊式恆溫器中的指示燈。現代恆溫器很少需要它。

S、S1、S2：連接室外溫度傳感器。智能恆溫器通常會忽略這些電線。

G2、G3、GL、GM、GH：用於具有多種風扇速度的系統。通常需要專業安裝。

Y3：表示第三級冷卻。很少見，通常與大多數智能恆溫器不兼容。

W3：控制第三階段加熱或緊急加熱。在安裝智能恆溫器之前需要仔細評估。

O 和 B 線：控制熱泵換向閥。正確的配置對於正確的加熱和冷卻非常重要。

加濕器和除濕器電線：標籤包括 H、HUM、HUM1、H2 和 D、DH、DHUM。用於整個家庭的空氣質量系統。

如果您的系統沒有 C 線怎麼辦？

如果你家沒有 C線，您仍然有一些簡單的方法來安裝智能恆溫器。一種選擇是使用 C 線適配器，也稱為 電源擴展套件，如果您的系統具有正確的端子，則會創建 C 線連接。另一種選擇是使用 G絲 作為 C 線，將風扇線移動到 C端子，但這意味著您將失去僅風扇設置。還可以安裝一個小 24伏變壓器，如果您的控制板沒有 C 端子，這將為恆溫器提供自己的電源，儘管這需要運行額外的電線。一些 智能恆溫器 設計為完全無需 C 線即可工作，並依靠電池或低功耗電路運行，但這些模型可能不如具有真正 C 線連接的模型準確或可靠。

恆溫器安裝步驟

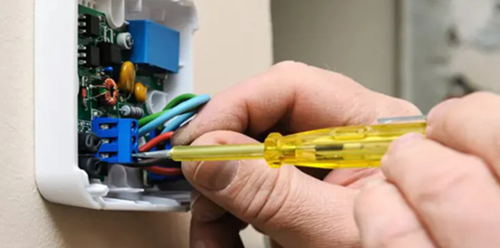

圖 12. 恆溫器安裝或故障排除

1. 關閉電源- 關閉斷路器處的 HVAC 系統。

2. 拆下舊恆溫器- 取下面板，但暫時保持電線連接。

3. 給電線拍照並貼上標籤- 使用標籤或膠帶按端子標記每根電線。

4. 斷開電線並拆下底座- 鬆開端子，固定鬆散的電線，然後拆下舊背板。

5. 安裝新底座- 將電線穿過新底座並將其固定在牆上。

6. 連接電線- 將電線與端子匹配。確保連接安全並檢查是否有所需的公共電線。

7. 安裝面板並恢復電源- 扣上恆溫器面板並重新打開電源。

8. 配置和測試- 按照恆溫器的設置說明進行操作並測試加熱、冷卻和風扇模式。

要避免的常見接線錯誤

混淆 Rc 和 Rh- 這可以阻止您打開加熱或冷卻，因為每個終端控制不同的系統。

信任電線顏色而不是端子標籤- 電線顏色並不總是正確的，因此請務必將電線與標記的端子相匹配。

忘記或錯誤處理 Rc-Rh 跳線- 如果沒有跳線，只有一個電源的系統可能無法正常工作。

混淆熱泵上的 O/B 和 W- 將這些混合在一起可能會導致熱泵以錯誤的模式運行。

將未使用的電線暴露在外- 裸露的電線可能會導致短路或系統損壞，因此請安全地蓋上或固定它們。

結論

恆溫器在您的房屋供暖和製冷方面發揮著重要作用。當您了解電線的作用、系統如何連接到 HVAC 設備以及不同類型的恆溫器如何工作時，您就可以輕鬆安裝、更換設備或排除設備故障。只要採取正確的步驟並稍加小心，您的系統就會平穩運行，讓您的家全年保持舒適。
