BS 1363 3 針插座如何運作以及如何接線？
2026-03-19 1412

使用電源插座看似簡單，但錯誤可能會很危險。了解 BS 1363 3 針插座的工作原理有助於您保持安全並正確完成工作。在本文中，我們將討論 BS 1363 3 針插座的工作原理、其安全特性、類型、應用、接線顏色代碼、接線端子、所需工具、如何接線以及安全提示和常見錯誤。

目錄

什麼是 BS 1363 3 針插座？

一個 3針插座 使用三個導線將電器連接到電源。的 活（大） 電線將電流傳送到設備， 中性（N） 電線將電流返回到來源，並且 地球 (E) 電線透過安全地引導故障電流來提供保護。

這些插座有不同的類型，包括 1組, 2組, 和 開關插座。某些型號還包括霓虹燈指示燈，用於顯示插座何時通電。

該系統因其安全可靠而在英國廣泛應用。

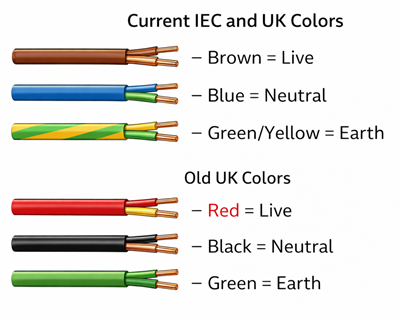

圖 2. 英國接線顏色代碼（當前和舊）

為什麼 BS 1363 插座安全？

• 除非插入適當的插頭，否則百葉窗端子會阻止接觸帶電部件

• 此設計可防止插頭錯誤或部分插入

• 先連接較長的接地接腳以提供額外的保護

• 內建保險絲可防止設備超載

• 絕緣插腳可降低意外接觸的風險

BS 1363 插座類型

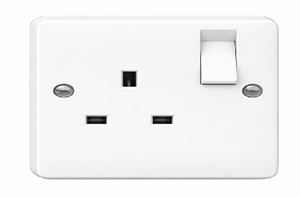

圖 3. UK BS 1363 1 位 3 針插座，附開關

1 位插座：一台設備一個插座

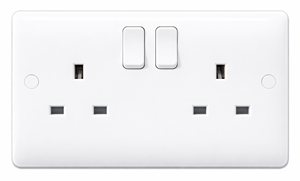

2 位插座：一個單元有兩個插座

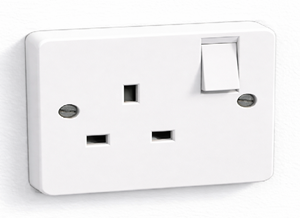

圖 5. 開關插座包含一個無需拔掉插頭即可控制電源的開關

開關插座：包括一個開關，無需拔掉插頭即可控制電源

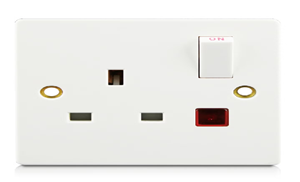

圖 6. 附霓虹燈指示燈的英國開關 3 針插座

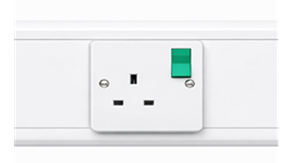

帶有霓虹燈指示燈的開關插座：顯示插座何時通電

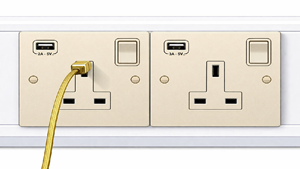

圖 7. USB 插座包括用於直接設備充電的 USB 連接埠

USB 插座：包括用於直接設備充電的 USB 端口

BS 1363 插座的應用

住宅用途 - 為電視、冰箱和電腦等電器供電

商業樓宇 - 用於辦公室、商店和公共場所

輕工業用途 - 適用於標準13A應用

工具、設備和接線端子

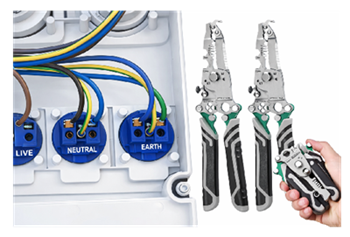

圖 8. 帶剝線工具的插座接線端子

在開始之前，準備好所需的工具，包括 螺絲起子, 電壓測試儀, 剝線鉗或切鉗，和一個 更換插座。

插座內部清楚標示三個端子：火線 (L)、零線 (N) 和接地線 (E)。棕色線連接到火線端子，藍色線連接到零線端子，綠色/黃色線連接到接地端子。接線時請務必參考插座內的端子標記（L、N、E）。確保所有電線完全插入並牢固擰緊，因為連接鬆動可能導致過熱並增加火災風險。

如何為 BS 1363 3 針插座接線？

第 1 步：隔離電源

關閉用電設備的電源並確認電路不帶電。

第 2 步：存取套接字

拆下插座蓋以露出端子。

第 3 步：準備電線

將每條電線剝去約 10-12 毫米。

第四步：連接電線

將接地線連接到 E 端子，零線連接到 N 端子，火線連接到 L 端子。

第 5 步：保護連接

擰緊所有端子螺絲並確保沒有裸露的電線裸露。

第 6 步：重新組裝和測試

重新組裝插座，恢復電源並測試。

安全提示和常見錯誤

常見錯誤包括 現場混搭 和 中性線，使端子螺絲鬆動， 暴露裸露的電線、跳過接地連接以及使用不正確的電線尺寸。這些錯誤可能導致 電擊, 過熱, 或 火災隱患。

為了確保安全，請務必在啟動前隔離電源，在乾燥安全的環境中工作，使用正確的電纜尺寸和組件，遵守當地法規，例如 BS7671 和 P部分，如果不確定，請諮詢合格的電工。如果操作不當，即使是簡單的電氣工作也可能很危險。

結論

了解 BS 1363 3 針插座的工作原理可以讓電氣工作更安全、更輕鬆。注意接線、安全規則和正確安裝有助於防止嚴重危險。在用電工作時，慢慢來，遵循正確的步驟，並始終將安全放在首位。
