紅外傳感器通過在不直接接觸的情況下檢測熱、光和運動來幫助設備了解周圍環境。它們被用於許多日常工具，從家用小工具到先進的機器人，因為它們快速、簡單且可靠。在本文中，我們將討論紅外傳感器、其類型、工作原理、用途、模塊、處理、規格、接線、比較以及常見問題和修復。

目錄

了解紅外傳感器

紅外傳感器 檢測紅外範圍內的能量。任何高於絕對零的物體都會發出這種輻射。一些傳感器讀取來自溫暖物體的自然紅外線，而另一些傳感器則發射自己的紅外線並測量返回的內容。無論哪種情況，傳感器都會將紅外變化轉換為電路或微控制器可以解釋的電信號。

紅外傳感器的主要類型

主動式紅外傳感器- 它們使用 IR LED 或激光發射紅外光。光電二極管或光電晶體管測量反射光或中斷光。它們可以是反射型（發射器和接收器並排）或對射型（彼此面對）。它們反應迅速，非常適合物體檢測、接近傳感、計數和自動化。

被動紅外傳感器 (PIR)- PIR 傳感器不發光。他們使用熱釋電材料來感知來自溫暖物體的天然紅外輻射的變化。菲涅耳透鏡有助於捕獲廣角紅外能量。當熱模式發生變化時，它們就會觸發，這使得它們非常適合運動檢測、警報、照明控制和占用感應。

熱探測器與量子探測器- 熱探測器對吸收的紅外能量產生的熱量做出響應，並在寬波長范圍內工作。量子探測器依賴於半導體材料，具有更高的靈敏度和更快的響應速度，通常用於熱成像、光譜學和氣體分析。

主動紅外傳感器如何工作？

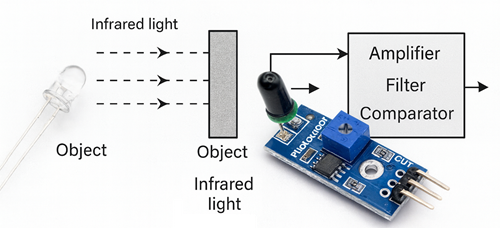

圖 2. 主動紅外傳感器的工作原理

典型的主動紅外設置使用 紅外發光二極管 和一個 光電二極管。LED 發出紅外光，物體反射其中的一部分，探測器測量返回的光。信號電平取決於距離和表面反射率。然後電路放大、過濾信號並將其與閾值進行比較。配套 發射器 和 接收器波長 提高準確性。調製 LED 有助於接收器忽略環境光。

紅外傳感器用在哪裡？

圖 3. 紅外 (IR) 傳感器的應用

• 夜視攝像機和護目鏡

• 非接觸式溫度計

• 用於檢查、救援和診斷的熱成像

• 防禦跟踪和尋的

• 氣體檢測和火焰監測

• 環境研究和衛星成像

• 工業過程控制、自動化、機器人技術和安全

紅外傳感器模塊

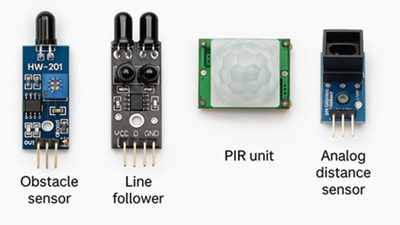

圖 4. IR 傳感器模塊

模塊將檢測器、放大器、濾波器和信號調節捆綁在一塊板上。有些包括內置發射器。它們提供乾淨的模擬或數字輸出，並簡化與微控制器的集成。常見模塊包括障礙物傳感器、巡線器、PIR 裝置、專用遙控接收器和模擬距離傳感器。

紅外信號和噪聲處理

紅外傳感器需要處理非常小的電信號，因此需要乾淨的輸入才能保持準確。良好的濾波和噪聲控制有助於傳感器即使在環境明亮或嘈雜的情況下也能正常工作。

處理環境光

明亮的陽光、燈光和反射可能會迷惑探測器並使其做出錯誤的反應。您可以通過使用僅允許 IR LED 波長通過的濾光片、添加小蓋或管來阻擋雜散光以及通過簡單的機械開口縮小檢測區域來減少這種情況。

電氣降噪

電機、開關電源和長電線會產生影響傳感器讀數的電噪聲。您可以通過在輸出線上添加一個簡單的 RC 濾波器、使用屏蔽線或雙絞線實現更長的連接、使敏感的模擬部件遠離電路板上的高電流區域以及將去耦電容器放置在靠近傳感器模塊的位置來減少這種噪聲。

調製解調

許多 IR 系統以固定頻率（通常約為 38 kHz）以脈衝形式發送 LED 光。接收器僅監聽該頻率。這一技巧有助於傳感器忽略持續的背景光，並使檢測更加可靠。

軟件過濾

微控制器還可以通過平滑不需要的變化來幫助清理信號。它可以通過對多個讀數進行平均、忽略遠遠超出正常範圍的值以及在將其視為有效讀數之前檢查變化是否持續足夠長的時間來實現此目的。

實際目標的校準

不同的表面反射紅外光的方式不同。深色或無光澤的物體反射較少，而閃亮或淺色的物體反射較多。一個簡單的校準例程會告訴系統預期的值。這使得檢測更加準確並減少誤報。

紅外傳感器規格

規格	典型 價值	描述
工作電壓	3.0 至 5.5V	與常見的作品 微控制器
電流消耗	15至25毫安	LED 和接收器總計
檢測範圍	2 厘米至 210 厘米	取決於對象和靈敏度
靈敏度調節	微調電位計	允許微調
敏感度等級	高達 2000 LSB/C	表示傳感器響應能力
響應時間	500 毫秒以下	檢測變化的時間
紅外 LED 波長	850至950納米	必須匹配接收器
視野	約18度	檢測角度
輸出類型	數字或模擬	高/低或可變電壓
輸出電壓	0 至 VCC	邏輯兼容
工作溫度	−30 至 +95°C	室內和室外使用
印刷電路板尺寸	3至5厘米	外形尺寸小
調製支持	38kHz	用於遠程控制模塊
LED指示燈	是的	顯示檢測狀態
安裝孔	是的	安裝更簡單

紅外傳感器的優點和缺點

優點

• 成本低且易於集成

• 靈活的檢測範圍

• 快速響應時間

• 正常天氣條件下穩定

• 低功耗

• 尺寸緊湊

• 靜音運行

缺點

• 陽光和熱源可能導致錯誤讀數

• 需要清晰的視線

• 受濕度、灰塵和霧的影響

• 紅外組件可能會隨著時間的推移而退化

紅外傳感器引腳和接線指南

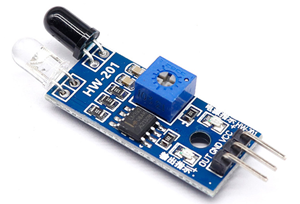

圖 5. 紅外傳感器模塊及其引腳標記為接線

標準引腳排列

• VCC：電源輸入（3.3V 或5V）

• GND：接地

• OUT：用於數字或模擬讀取的輸出信號

額外功能

• 靈敏度微調電位計

• 檢測 LED

• 額外的模擬或使能引腳

如何連接

• 將VCC 連接至3.3 V 或5 V。

• 將GND 連接至系統接地。

• 將OUT 連接到微控制器輸入引腳。

• 調整微調電位計以獲得理想的靈敏度。

IR 傳感器與 PIR 傳感器的比較

特點	紅外 傳感器	被動紅外 傳感器
檢測方法	發射紅外線並讀取反射	檢測來自暖光的自然紅外線 屍體
信號類型	活躍	被動
最佳範圍	短到中	房間尺度的運動
檢測到	物體、距離、對比度	人類和動物的運動
電源使用	更高	很低
準確度	近距離高	適合一般運動
應用領域	機器人、自動化、遙控器	警報、照明、佔用
環境敏感性	受灰塵和陽光影響	受突然氣溫影響 輪班

紅外傳感器問題和修復

• 當傳感器看不到物體時，會發生弱檢測或無檢測，因此請檢查電源、清理 LED 路徑、將物體移近或調整微調電位器。

• 當光或噪聲干擾傳感器時，就會發生錯誤觸發，因此應遮蔽傳感器、減少反射或將其遠離電機和噪聲部件。

• 當設置鬆動或有噪音時，會出現不穩定的讀數，因此請固定傳感器、修復接線或在代碼中添加簡單的平均值。

• 當光輸出較低時，檢測範圍會變短，因此請清潔鏡頭、檢查對準、匹配波長或增加 LED 驅動電流。

• 當傳感器靠近熱部件或拉動過多電流時，會發生過熱問題，因此請將其移至較冷的位置並減少 LED 負載。

結論

紅外傳感器是一種向幾乎任何系統添加智能傳感的實用方法，正確使用時可提供快速響應和穩定的性能。了解它們的優點和局限性可以更輕鬆地設計出在實際條件下運行良好的項目。通過正確的設置和維護，它們可以在許多不同的應用中保持準確和可靠。
