LM386音頻放大器：結合效率和多功能性
2024-11-28 4017

LM386音頻放大器是用於便攜式和低功率音頻項目的緊湊，節能解決方案。它的8針設計和最小的外部組件使其最適合設計和快速原型製作。發現LM386如何增強您的音頻應用程序。

目錄

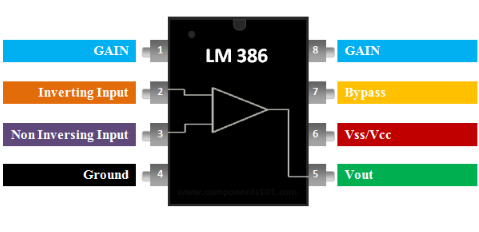

LM386引腳配置

引腳號	引腳名稱	描述
1，8	獲得	用於設置 通過連接到電容器的IC的增益
2	反轉 輸入（in-）	反轉 放大器的引腳通常接地
3	不轉變 輸入（in+）	這 無反向引腳帶有音頻信號
4	地面	地面 引腳連接到系統的地面
5	Vout	提供 放大音頻輸出，連接到揚聲器
6	VSS/VCC	連接到 力量
7	旁路	用於 連接脫鉤電容器

LM386音頻放大器的核心屬性

範圍	細節
供應 電壓	4-15V
靜止 力量	24MW @ 6V
類似物 輸入電壓	0.4V （最大限度）
電壓 獲得	20至200 （26dB至46dB）
PSRR （電源排斥比）	50dB
揚聲器 阻抗	4Ω
可用的 軟件包	8針PDIP， SOIC和VSSOP
額外的 資訊	更多的 技術細節可以在LM386數據表中找到

用其他集成電路替換LM386

• LM380

替代音頻放大器IC

• LM4871

• AD620

•IC6283

• JRC4558

LM386的最佳應用

這 LM386 是緊湊音頻系統中常用的低功率音頻放大器。它可以有效運行最小的功率，使其最適合電池供電的應用程序，例如使用9V電池。具有20至200的可變增益範圍，它可以輕鬆地驅動8歐姆揚聲器，提供數量和增益控制的選項。LM386包裝在8針PDIP設計中，需要最小的外部組件，以確保易於使用。如果您需要用於便攜式應用程序的音頻放大器來為8歐姆揚聲器供電，則LM386是一個絕佳的選擇。對於較大的揚聲器，請考慮更強大的功率放大器IC。

構建LM386音頻放大器

LM386僅使用幾個電容器和電阻器運行。以下是LM386的簡單且常用的電路配置。

LM386通過 引腳6 （經常5V 或者 9V），引腳4連接到地面。反轉輸入（引腳2）通常是接地的，而無反轉輸入（引腳3）接收音頻信號，可以來自麥克風或3.5毫米音頻插孔。帶有音頻信號的10K電阻器可作為音量控制，儘管可以省略它的最大音量。

收益調整通過 引腳1 和 8。留下這些無連接的銷釘將默認增益設置為26 dB，而連接10 µF電容器之間的默認增益將增益增加到46 dB。可以將0.1 µF的過濾電容器添加到引腳7中，以最大程度地減少不需要的振盪。放大信號在引腳5上傳遞，該信號通過電容器連接到8歐姆揚聲器。此外，可以包括使用0.05 µF電容器和10K電阻器的可選RC網絡，以增強穩定性。

LM386音頻放大器的應用

提升AM/FM無線電放大器

利用AM/FM無線電放大器中的LM386展示了其在增強音頻信號強度的能力，尤其是在光滑的，能量意識的設計中。這種IC在不犧牲清晰度的情況下擴大了微弱的信號，將聽覺體驗轉化為更加生動的東西。平衡電路佈局以最大程度地減少噪聲干擾可以產生顯著的聲音質量改進。

便攜式音樂系統

在便攜式音樂設備中，LM386提供了引人入勝的輕巧和力量的混合物。它在低壓下最佳功能的能力使其主要適合電池供電的小工具。您通常可以探索此IC的各種配置，從而增強移動音頻體驗的情感共鳴。

低功耗音頻應用

在能量保存中心的地方，LM386在發出高質量的聲音中起著重要的作用，而無需強大的功率需求。該特徵在較長的電池壽命增強用戶滿意度的最先進的物聯網設備方面具有特殊的吸引力。巧妙地調節負載阻力可以推動電源保護策略向前推動，這是音頻工程師脫穎而出的微妙的工藝，這是由於有效的能源使用的必要性以及對出色的聽覺結果的渴望所驅動的。

維也納橋振盪器

在維也納橋振盪器的背景下，LM386的靈活性遠遠超出了擴增。它有助於產生穩定的振盪，這是基本的，用於精確的音頻頻率產生。您可以利用這種多功能性來製作複雜的振盪電路，以反映可靠性和穩健性，將技術敏銳度與聲音頻率的創造性探索合併。

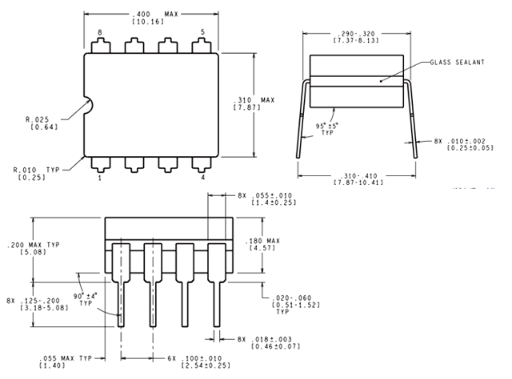

LM386 2D模型
