PT2399在數字延遲迴聲音頻處理器中作為多功能組件出現。對PT2399的深入了解涵蓋了PinOut，數據表，多個應用程序，各種電路配置和技術細節。在許多音頻工程場景中，其獨特的能力是關鍵的。

目錄

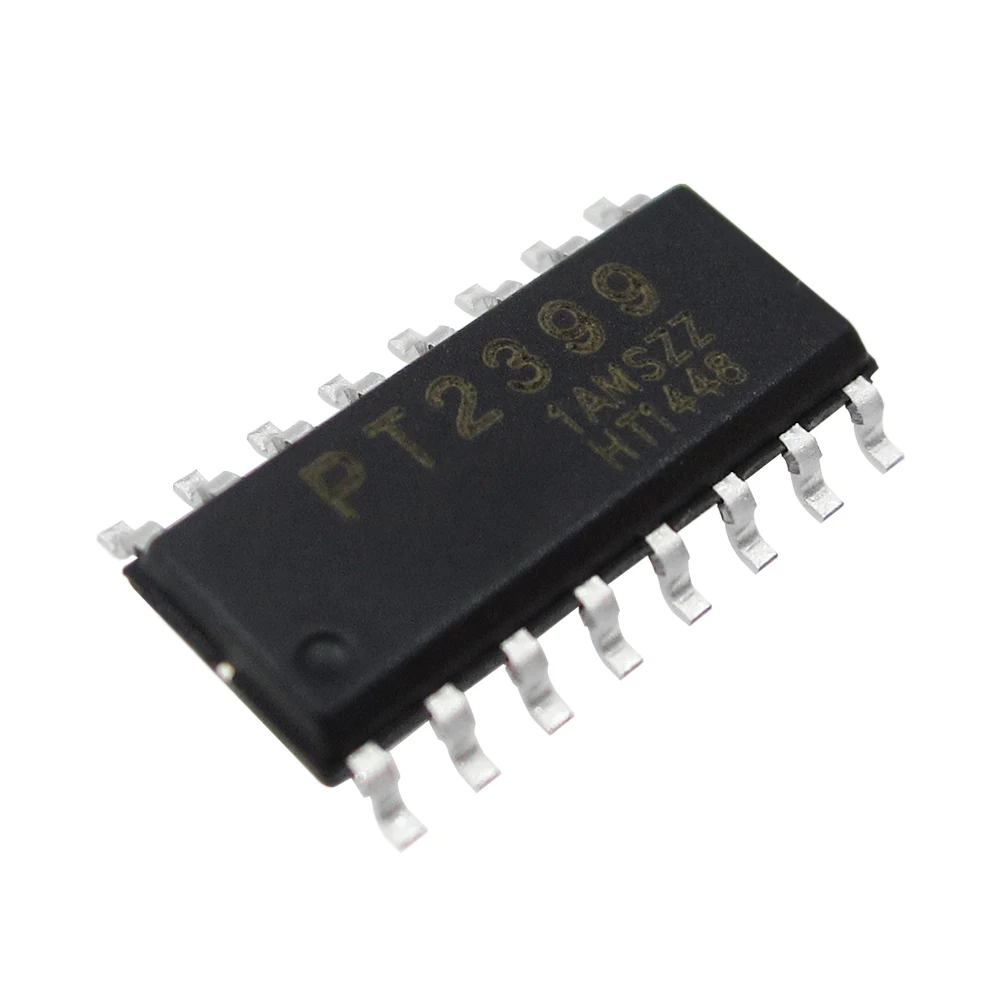

什麼是PT2399延遲？

這 PT2399 作為CMOS單芯片回波處理器IC脫穎而出，以其在音頻效果中的應用而聞名。這種IC在創造延遲效果方面表現出色，這在吉他踏板和其他音頻設備中經常發現。該過程始於芯片通過內部模數轉換器（ADC）將模擬信號轉換為高樣本速率bitstream，並將其存儲在44kbit RAM中。然後，將其後流進行後進行後進行後處理，通過數字到分析器（DAC）進行解調，然後通過低通濾波器過濾以產生所需的音頻延遲效果。PT2399內的延遲週期由內部電壓控制振盪器（VCO）時鐘進行管理，可以通過調整外部電阻來微調。這使您可以將延遲時間與您的偏好保持一致。

PT2399替代方案：BU9253

這 BU9253 在尋找不同的延遲處理器IC時，它是可靠的替代方案。此IC因其在各種音頻應用中的可比運行特徵和適用性而珍惜。BU9253充分理解和利用時會帶來自己的一套功能，可以在不同的情況下提供獨特的優勢。如果您要尋求專業效果或增強性能，這將提供其他途徑。

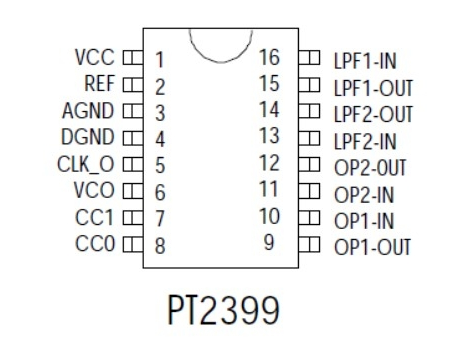

PT2399 PINOUT圖

引腳號	引腳名稱	描述
1	VCC	電源電壓輸入
2	參考	模擬參考電壓輸入
3,4	Agnd，Dgnd	模擬地面和數字地面
5	clk_o	時鐘信號輸出
6	VCO	頻率調整輸入引腳
7,8	CC1，CC0	電流控制1和電流控制0
9,10	OP1-OUT，OP1-IN	第1個運算放大器輸出和輸入引腳
11,12	OP2-IN，OP2-OUT	第二個運算放大器輸入和輸出引腳
13,14	lpf2-in，lpf2 out	第二低通濾波器輸入和輸出引腳
15,16	lpf1 out，lpf-in	第一低通濾波器輸出和輸入引腳

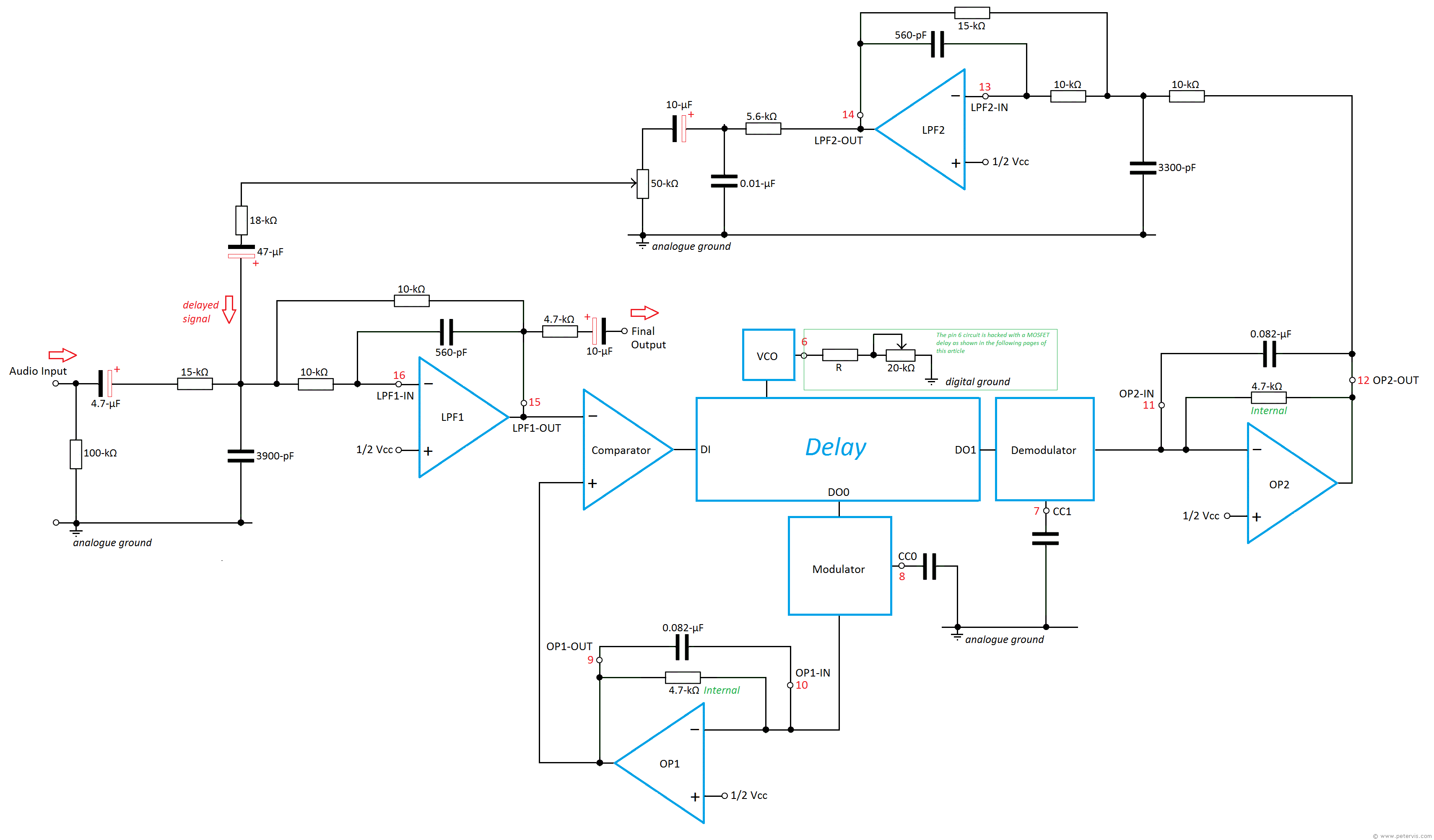

PT2399框圖

PT2399在音頻延遲和混響效應中佔據了數字延遲處理器的作用。該集成的電路將數字信號處理能力與用戶友好的接口相結合。對其框圖的仔細檢查揭示了其內部組成部分的交織複雜性及其獨特的關係。

PT2399功能

特徵	描述
CMOS技術	使用CMOS技術
最少的外部組件	需要最小的外部組件
自動收集功能	防止操作過程中的流行噪音
低噪音	信噪比（SNR）高於90dB（典型）
低失真	總諧波失真（THD）= 0.5％（典型）
用戶調整的VCO時鐘頻率	允許用戶調整VCO時鐘頻率

PT2399應用程序

PT2399在廣泛的區域中找到了應用，以反映其適應性和效率。它的使用跨越卡拉OK攪拌機，CD/DVD播放器/錄音機，多媒體電視，汽車娛樂系統，音樂樂器效果和電子玩具。這種芯片的存在顯著有助於音頻質量。

卡拉OK攪拌機

卡拉OK攪拌機從PT2399中受益匪淺，因為它能夠產生出色的迴聲效果。這種能力增強了人聲表演，使家的卡拉OK會議更接近您。您可以通過集成此芯片來享受專業的聲音體驗，因為它提供了可調節的延遲時間以匹配不同的歌曲樣式和您的喜好。

CD/DVD播放器/錄音機

在CD/DVD播放器和錄製器中，PT2399通過確保在錄製過程中確保最小信號降低來增強音頻播放質量。如果您要尋求高清聲音，那麼原始聲音清晰度的保存尤其值得重視。芯片可以準確地捕獲並播放複雜的音頻細節，從而大大豐富整體聆聽體驗。

多媒體電視

多媒體電視受益於PT2399的迴聲和混響效果，這些效果為家庭娛樂音頻增加了深度和空間性。這些增強功能使電影和電視節目的音頻更加沉浸式，提供更豐富的動態音景。

汽車娛樂系統

汽車娛樂系統使用PT2399改善車載音頻體驗。該芯片提供可調節的迴聲效果，並為不同的汽車內部定制音頻輸出。這種適應性不僅可以增強音樂的享受，而且可以提高無提其無提其通話的清晰度，從而為更安全，更愉快的駕駛體驗做出了貢獻。採用PT2399的連續創新體現了其對日常通勤的影響。

音樂樂器效果

PT2399看到了創造音樂樂器效果的廣泛用途，尤其是在吉他踏板和合成器中。它提供了廣泛的延遲和混響選項，使您可以探索不同的聲音紋理和氛圍。PT2399的魯棒性和多功能性使它成為一個喜歡的選擇，如果您在現場表演和錄音中尋求深度和角色，展示其可靠性和增強創造力的潛力。

電子玩具

在電子玩具中，PT2399改善了交互式聲音效果，豐富了聽覺反饋和增強體驗。它的聲音調製功能創造了沉浸式和引人入勝的遊戲環境，證明了其技術對現代電子玩具的好處。PT2399極大地有助於這些玩具的遊戲價值和教育方面。

PT2399應用程序電路原理圖

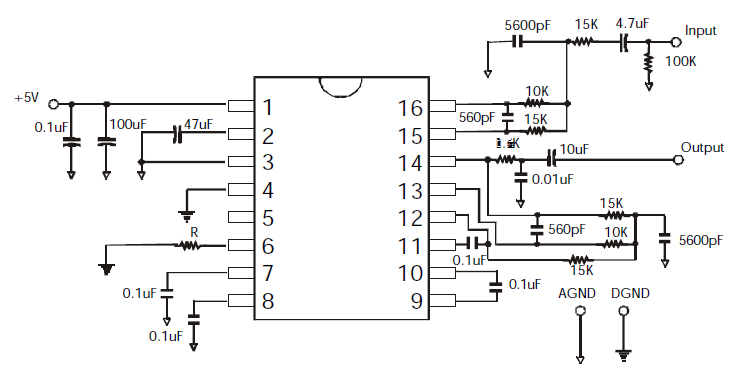

數據表中描述的標準延遲/迴聲電路在PT2399應用程序中發現了廣泛使用。這些基礎電路是各種吉他踏板的基岩，為您提供了製作獨特的聽覺體驗的工具。

迴聲

使用PT2399芯片的迴聲電路以產生獨特的重複性聲音的能力而聞名，這對於為音樂作品增加深度和質感至關重要。這些電路通常結合了控制重複次數及其衰減率的反饋迴路。可以在踏板中觀察到的實施例，在踏板中，計時器和電阻微調延遲反饋，將其與特定的節奏模式同步，以增強實時性能適應性。

延遲

延遲電路將時間維度注入聲音中，從而使音樂家能夠創造出分層和豐富的音頻效果。PT2399芯片的可編程延遲時間（可通過外部電位計調節）具有相當大的靈活性。此功能在工作室設置中特別有益，使您可以精心調整迴聲持續時間以補充音樂的風格，從微妙的氛圍到戲劇性的重複。

PT2399功率

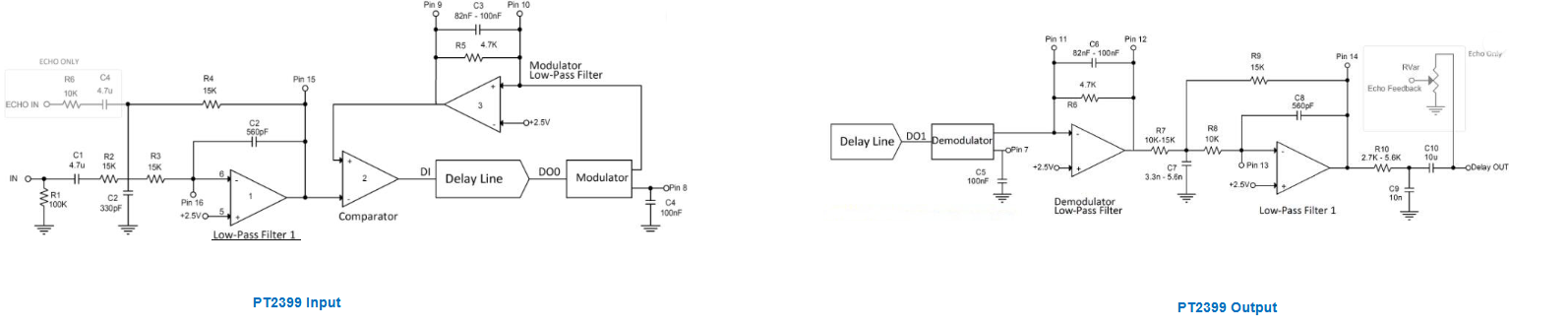

PT2399輸入階段

PT2399 IC的輸入階段由三個操作放大器組成。

- 這些操作放大器中的兩個是Sigma-Delta ADC電路的一部分，通常無法訪問外部使用。

- 但是，第一個運算放大器通常在多反饋拓撲中用作過濾器或加法器。

在此配置中使用第一個運算放大器提供了明顯的靈活性，從而使您可以通過添加或過濾特定的頻率來精確地塑造輸入信號。這種微調在優化信號處理效率方面非常有用。

PT2399輸出階段

PT2399的輸出階段設計了兩個操作放大器。

- 一個運算放大器用作低通濾波器，也被認為是抗氧化濾鏡。該組件進行測量後以消除高頻噪聲和人工製品。

- 另一個運算放大器通常用於多反饋操作裝置過濾器的佈置。

這樣的設置對於通過過濾不需要的頻率來完善輸出信號至關重要，從而確保了更順暢，更清潔的音頻體驗。各個項目的許多實際實現都表明，這種雙重操作AMP配置顯著提高了信號質量，同時保持在不同使用情況下的穩健性。這些過濾器的周到應用已被證明可導致最終音頻輸出的重大改進，這表明了這種設計方法的能力。
