SD200R20MC是為工業級功率整流而設計的堅固，高性能的標準恢復二極管。它由國際整流器（現為Infineon技術的一部分）製造，可在DO-205AC-Stud-Mount套件中提供出色的當前處理，激增耐受性和機械可靠性。

目錄

SD200R20MC概述

這 SD200R20MC 是由國際整流器（現為Infineon Technologies）開發的高性能標準恢復二極管模塊。它是為苛刻的電源矯正任務而建造的，其中包含可靠的螺柱安裝包裝（DO-205AC），可確保安全安裝和出色的熱性能。該模塊符合ROHS且不含鉛，使其成為高電流整流需求的可靠且具有環境意識的選擇。

SD200R20MC的平均當前處理能力約為200a，電壓等級高達2400V，因此支持有效的高功率轉換。它表現出標準的恢復行為，適用於電機驅動器，UPS系統和電源轉換器等應用。其寬闊的工作溫度範圍（-40°C至 +180°C）允許在惡劣的環境中保持一致的操作，並且其潮流電流能力在功率波動期間增加了保護。

如果您有興趣購買SD200R20MC，請隨時與我們聯繫以獲取價格和可用性。

SD200R20MC替代方案

相等的 模型	配置 ＆ 包裹	規格
SD200N16PC / SD200R16PC	同一個家庭，不同 電壓/電流等級	通常被稱為一般 同一包裝中的替代品
SD200R25MSC	類似的包裝，略高 電壓規格	經常在旁邊放養 SD200R20MC
相關的SD200系列等效物	標準錄製螺柱二極管 額定200A，最高為2400V	同一家庭標準 恢復範圍

SD200R20MC案例樣式

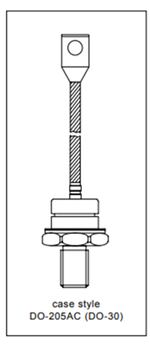

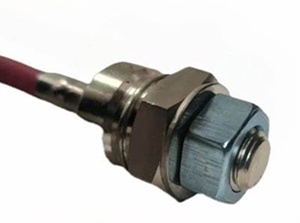

此SD200R20MC說明了其案例樣式： DO-205AC（也稱為DO-30），一個公認的高功率螺柱安裝二極管包。該圖像側重於外觀和物理佈局，顯示二極管的標誌型端子在頂部，底部的螺紋螺柱基座以進行安全的機械安裝和電氣連接。

端子凸耳專為 螺栓公交車或電線連接，較低的螺柱允許將設備牢固地安裝到散熱器或底盤上。交叉軸軸代表絕緣或陶瓷外殼，強調導電部件之間的電氣隔離。

SD200R20MC包裝圖

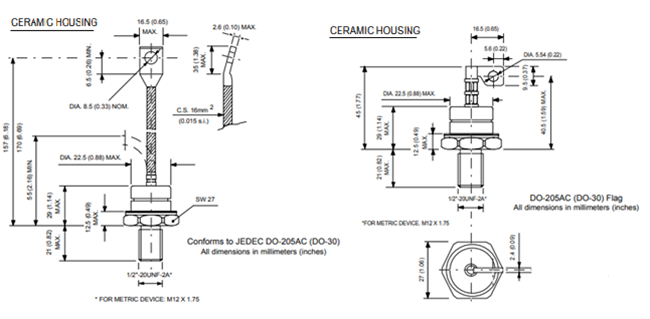

SD200R20MC包裝圖遵循JEDEC DO-205AC（DO-30）標準，並顯示針對高功率整流器二極管設計的螺柱型軸向鉛套件。總體機械佈局強調可靠的安裝和穩健的熱傳導。

在側視圖中，總設備長度大約 157毫米（6.18英寸），包括柔性電纜引線，該線條有一個緊縮的終止，帶有一個安裝孔 （Ø8.5mm名義）。主體直徑達到 22.5mm（0.88英寸），而陶瓷外殼可確保電絕緣和機械耐用性。一個六邊形的螺母區域 27mm（1.06英寸） 跨板寬度允許使用標準工具在安裝過程中的安全擰緊。

螺釘，大小 1/2“ -20UNF-2A（或公制的M12 x 1.75），提供機械支撐和電氣連接到供熱或安裝底座。垂直間距和組件高度，例如 55mm 從終端到車身的最小距離以及各種絕緣間隙，旨在確保安全操作和與行業標準佈局的兼容性。

SD200R20MC主要評分

範圍	SD200R20MC	單位
平均向前電流（if（av）） @ tc = 110°C	200	一個
rms forward電流（iF（RMS））	314	一個
電流向前電流（iFSM） @ 50Hz	4700	一個
電流向前電流（iFSM） @ 60Hz	4920	一個
i²t @ 50Hz	110	ka²s
i²t @ 60hz	101	ka²s
重複峰值反向電壓 （vRRM）	2400	v
連接溫度範圍（Tj）	-40至180	°C

SD200R20MC規格

範圍	價值
設備類型	標準 恢復二極管
案例樣式	DO-205AC（DO-30）
安裝方法	螺柱坐騎（M12 x 1.75線程）
貯存 溫度範圍（TSTG）	–55至+200°C
熱的 阻力，連接至案例（RTHJC）	0.18（典型） °C/w
包裹 絕緣	陶瓷住房
ROHS合規性	是（無鉛）

SD200R20MC功能

• 廣泛的範圍：支持連續的向前電流，最多可達200a，適用於高功率整流。

• 高壓能力：處理高達2400V的反向電壓，非常適合中型至高壓應用。

• 高潮電流等級：在60Hz時承受高達4920a的潮流電流，從而確保穩健的容錯。

• 靈活的安裝選項：在螺柱陰極和螺柱陽極版本中可用於電路設計靈活性。

• 標準JEDEC包：內置行業標準DO-205AC（DO-30）案例，以兼容現有的散熱器和安裝設置。

• 寬工作溫度範圍：從–40°C到 +180°C，支持惡劣的熱環境。

• 低熱電阻：有效的散熱確保可靠的高電流操作。

• ROHS符合條件：通過無鉛構造的環境安全。

SD200R20MC應用程序

• 轉換器 - 用於AC-DC或DC-DC轉換器，用於高效功率整流。

• 電源 - 支持需要高電流和電壓耐用性的工業電源系統。

• 機床控制 - 確保自動加工和CNC控制系統中可靠的電源處理。

• 高功率驅動器 - 非常適合在重負荷下進行穩健矯正的電機控制應用。

• 中等牽引應用 - 適用於需要高電湧容量的鐵路或工業運輸中的牽引系統。

• 不間斷的電源（UPS） - 在備份系統中用於在電源中斷期間提供穩定的整流。

• 電池充電器 - 為工業電池系統啟用有效的高電流充電。

• 焊接設備 - 支持電弧和電阻焊接系統中的高峰值電流載荷。

• HVAC系統 - 在加熱，通風和空調電源電子設備方面提供堅固的矯正。

• 可再生能源系統 - 在太陽能或風能整流器橋上應用於穩健的能量轉換。

SD200R20MC問題和解決方案

• 操作過程中過熱。確保適當的散熱下沉，使用熱油脂，並擰緊安裝螺柱以防止溫度升高。

• 過早故障或短路。避免超過電湧電流評級並確認正確的極性以防止內部二極管損壞。

• 高向前電壓下降（V_f）。監視衰老或過量熱量的跡象，如果向前電壓增加了規格，則更換二極管。

• 反向洩漏電流過高。將反向電壓保持在指定的限制內，如果洩漏電流異常，則更換設備。

• 機械鬆動或連接不良。在螺柱安裝座上施加適當的扭矩（11-13nm），並使用鎖定硬件保持穩定的電氣和熱接觸。

• 電路中的電噪聲或鈴聲。添加RC Snubber網絡並優化接線佈局，以減少寄生電感和電壓尖峰。

• 安裝傷害或密封裂紋。避免過度觸及並仔細處理二極管，以保護陶瓷和玻璃金屬密封免受機械應力。

SD200R20MC與SD200N16PC比較

特徵	SD200R20MC	SD200N16PC
設備類型	標準恢復二極管	標準恢復二極管
製造商	國際整流器 （Infineon）	Vishay（最初是IR）
案例樣式	DO-205AC（DO-30）	DO-205AC（DO-30）
安裝類型	螺柱坐騎（M12 x 1.75）	螺柱坐騎（M12 x 1.75）
極性	螺柱陽極或螺柱陰極	螺柱陽極
平均向前電流（if（av））	200a @ tc = 110°C	200a @ tc = 110°C
RMS電流（iF（RMS））	314a	314a
電流向前電流（iFSM）	4920a @ 60Hz	4000a @ 60Hz
i²t @ 60hz	101ka²s	80ka²s
峰值反向電壓（VRRM）	2400V	1600V
正向電壓下降（Vf）	1.4V @ 630a	1.1V @ 630a
反向恢復時間（tRR）	標準（> 500NS）	標準（> 500NS）
連接溫度（tj）	–40°C至 +180°C	–40°C至 +180°C
熱電阻（rTHJC）	0.18°C/w	0.19°C/w
ROHS符合條件	是的	是的
典型的應用	高壓整流器， 牽引力，轉換器	中電壓驅動器，電源 補給品

SD200R20MC製造商

SD200R20MC由 國際整流器（IR），一家開創性的電力半導體技術公司。建立在 1947年，專門從事高級電源管理設備，包括二極管，IGBT和MOSFET。 2015年，該公司由Infineon Technologies AG收購，後者是德國半導體解決方案的全球領導者。如今，Infineon繼續在其廣泛的投資組合下支持和提供諸如SD200R20MC（SD200R20MC）等傳統IR組件，以確保在工業和高功率應用中可靠的性能。

結論

SD200R20MC憑藉其強大的電等級，廣泛的熱工作範圍和經過驗證的機械設計，仍然是跨不同應用的高功率整流的可靠選擇。從轉換器和驅動器到能源系統和UPS設置，它為苛刻的環境提供了平衡的解決方案。無論是替換過時的零件還是為新設計採購，SD200R20MC都能提供可靠的性能。
