SS14二極管指南
2024-11-19 18849

SS14是一種非常有效的表面飾面肖特基整流器，以其低向前電壓下降和快速切換能力而聞名。它的緊湊型架構和實質性的功能功能使其適合多種應用。這篇文章將探討有關SS14二極管的數據表，應用程序，替代方案和詳細信息。

這 SS14 二極管是著名的SS12-S100系列中的一個元素，以確保高效率的同時保持最小的功率耗散而聞名。這些屬性確保了該系列在Schottky整流器開發中的最愛。SS14二極管的創新夾鍵結構不僅增強了熱管理，還可以降低電阻。該二極管提供了各種應用程序，從自由旋轉電動機和次級整流到提供反向極性保護，展示其適應性和在各種電子設置中的可信賴性能。這些品質在效率和可靠性保持搖擺的快節奏技術領域中產生了良好的共鳴。

SS14更換

• 1N5819

• SS12

• SS13

• SS15

• SS16

SS14的應用

SS14二極管通過提供穩定性並避免反向極性事件來在高頻逆變器電路中發揮作用。這些二極管充當保護性障礙物，由於電壓方向不當而屏蔽組件免受損壞，並用作調節器，這些調節器可在出色的工作條件下管理精確的電流流量。

保護電壓方向

在逆變器電路中，確保防止不正確的電壓施加可擴展電路的壽命。選擇正確的二極管（例如SS14）的任務是從廣泛的測試和經驗中汲取的人所需的任務。許多方案表明，保護不足通常會導致效率低下和系統故障，敦促精心選擇過程。

微調電流流

SS14二極管完善電流流量的能力正在確保為所有電路組件提供穩定的功率，因此穩定了系統。這方面反映了微調機械時的確切調整，即使輕微的V ariat離子也可以改變結果。

導致挑戰

挑戰通常具有無法預料的當前波動，可能會損害電路功能。通過實施SS14二極管，我們利用他們的動手專業知識來抵消這些違規行為，從而增強電路的魯棒性，即使在不斷變化的條件下也是如此。這些信息來自許多實例，自適應策略增強了技術進步的耐力和有效性。

SS14二極管的功能

二極管上的顏色帶作為識別陰極終端的視覺指示器，使確定安裝過程中正確的極性變得更容易。此功能可用於精確方向可用於正常功能的電子電路。下面說明了實際SS14二極管上的特定標記和標記，為其識別和正確放置提供了進一步的清晰度。

SS14 Circuit

在這種情況下，二極管標記為SS14。與標準二極管相比，Schottky二極管以其更快的開關速度而聞名，這使其非常適合高頻開關電路。此外，SS14二極管具有低向前電壓下降，通常約為0.5V。它的設計是在金屬 - 觸發器連接處的防護環結構，從而提供了增強的應力保護並確保在各種應用中可靠的性能。

SS14 Voltage

如圖所示，當電流流過它時，SS14二極管的最小正向電壓下降約為0.2V。隨著電流的增加，二極管跨二極管的電壓下降也會上升。在0.5V的電壓下降下，二極管可以處理1A的最大電流。二極管的峰值反向電壓額定值為40V，並且能夠承受30安培的最大潮流電流。有關二極管規範的全面概述，請參閱下面提供的數據表。

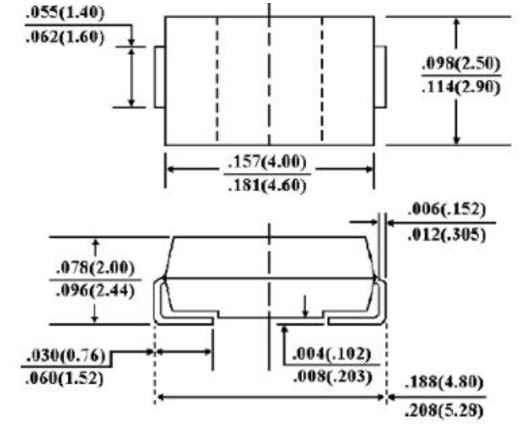

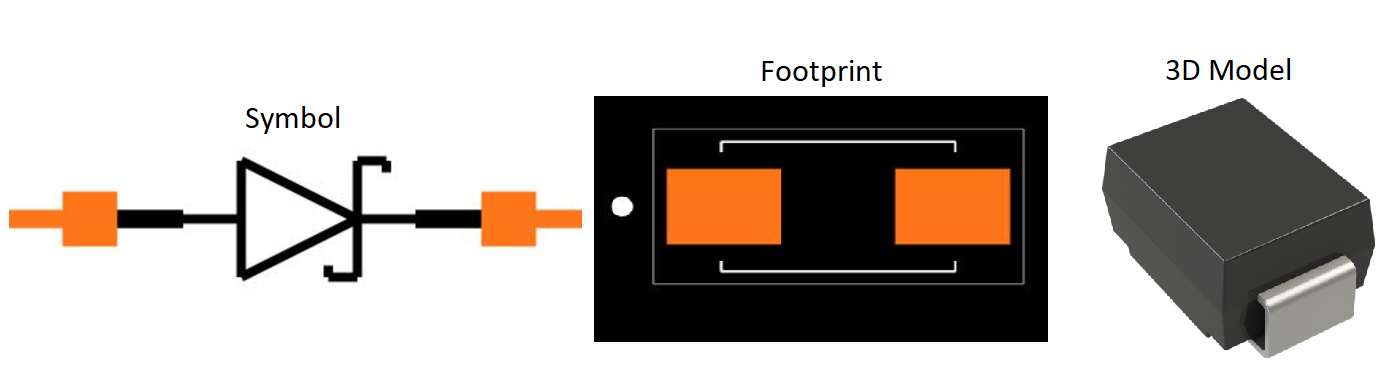

SS14的尺寸

SS14 Package

技術規格

下表顯示了半導體SS14上的技術規格，屬性和參數。

類型	範圍
生命週期狀態	活躍（最後更新：1天前）
工廠交貨時間	8週
山	表面安裝
安裝類型	表面安裝
包裝 /案例	DO-214AC，SMA
引腳數	2
供應商設備包	SMA（DO-214AC）
重量	105.998867mg
元素數量	1
包裝	膠帶和捲軸（TR）
出版	2015
零件狀態	積極的
水分靈敏度水平（MSL）	1（無限）
終止數量	2
終止	SMD/SMT
最大工作溫度	125°C
最小工作溫度	-65°C
電壓 - 額定DC	40V
最大功率耗散	1.1W
當前評分	1a
基本零件號	SS14
極性	標準
電壓	30V
元素配置	單身的
速度	快速恢復=< 500ns, > 200mA （IO）
當前的	1a
二極管類型	肖特基
電流 - 反向洩漏 @ vr	200μa @ 40V
功率耗散	1.1W
輸出電流	1a
電壓 - 向前（vf）（max） @如果	500MV @ 1A
向前電流	1a
工作溫度 - 交界處	-65°C〜125°C
電壓-DC反向（VR）（最大）	40V
電流 - 平均糾正（IO）	1a
向前電壓	500mv
最大反向電壓（DC）	40V
平均矯正電流	1a
峰值反向電流	200μa
最大重複反向電壓（VRRM）	40V
峰值非競爭激增電流	40a
最大向前激增電流（IFSM）	40a
最大連接溫度（TJ）	125°C
高度	2.5mm
長度	4.6mm
寬度	2.9mm
到達SVHC	沒有SVHC
輻射硬化	不
ROHS狀態	ROHS3符合條件
領先	領先

具有可比規格的組件

零件號	SS14	SS13-E3/61T	SS14-E3/61T	SS12-E3/61T	B130-13-F
製造商	在半導體上	Vishay半導體	Vishay半導體	Vishay半導體	二極管合併
山	表面安裝	表面安裝	表面安裝	表面安裝	表面安裝
包裝 /案例	do-214ac，...	DO-214AC，SMA	DO-214AC，SMA	DO-214AC，SMA	do-214ac，...
向前電壓	500 mv	500 mv	500 mv	500 mv	500 mv
向前電流	1 a	1 a	1 a	1 a	1 a
當前評分	1 a	1 a	1 a	1 a	1 a
引腳數	2	2	2	2	2
終止數量	2	2	2	2	2

數據表PDF

關於我們 每一次都讓客戶滿意。互信互利。 ARIAT TECH 已與眾多製造商及代理商建立長期且穩定的合作關係。"以真材實料對待客戶，並以服務為核心"，所有產品均經嚴格檢驗，確保無任何問題，並通過專業測試。
最高性價比的產品與最佳服務是我們永恆的承諾。

常見問題 [FAQ]

1。什麼是SS14？

SS14是schottky二極管，反向電壓額定值為40V。Schottky二極管以其高速操作和處理大電流的能力而聞名，但是它們的反向電壓等級相對較低（對於SS14的40V）。由於這種限制，SS14不能直接用標準整流器二極管（如1N4007）取代。
