雙向開關允許從多個位置進行控制，從而使照明更加靈活。它通常用於需要輕鬆移動和更好控制的家庭和建築物。在本文中，我們將討論兩路開關的工作原理、接線方法、用途和安全提示。

目錄

什麼是兩路開關？

一個 兩路開關 允許單個 光 或 電力負載 使用連接到同一位置的兩個開關從兩個不同位置進行控制 電路。它提供了更好的 控制 需要操作照明的地方 超過一分。這消除了返回到 單開關位置 使照明控制更輕鬆、更高效。

兩路開關的常見用途

F圖 2. 兩個不同位置的雙路開關

二路開關常用於：

• 樓梯

• 走廊

• 臥室設有多個接入點

• 車庫

• 花園等戶外區域

在樓梯中，燈光可以在一層打開，在另一層關閉。在臥室中，可以從門和床邊控制負載。

雙向開關如何工作？

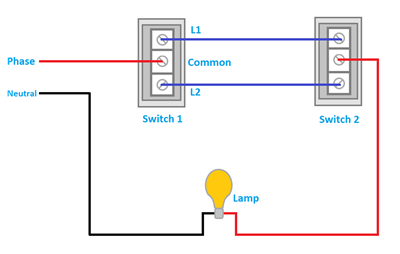

圖 3. 正確和標準的兩路開關電路

在二路開關電路中， 兩個開關 連接到 相同負載。任一開關都可以改變燈的狀態，無論 位置 另一個開關的。從技術角度來看，雙向開關的作用是 單刀雙擲 設備。而不是簡單地 開幕 或 關閉 在電路中，它將電流沿著兩個可能路徑之一重定向。

兩路開關接線中的電流

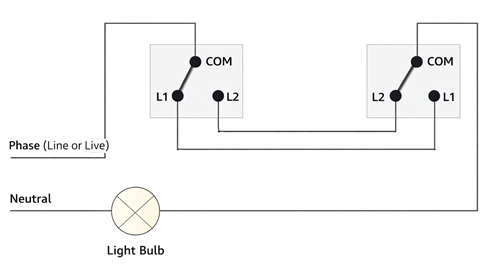

圖 4. 系統取決於所選的當前路徑

當前 開始於 火線，穿過可用的其中之一 切換路徑，通過 光，並通過返回 中性線。

當 兩個開關 創建一個連續的路徑，電路保持閉合併且光保持 開。當任一開關重定向路徑並斷開連續性時，電路打開並且燈亮 關閉。該系統不依賴於固定開關位置，僅依賴於選定的電流路徑。

兩路開關電路的部分

雙向開關電路用於從兩個不同位置控制單個電氣負載，例如燈或風扇。它包括 兩個雙向開關，每個都有一個公共端子和游絲端子，允許在操作任一開關時改變電流路徑。電力由交流電源（通常是配電板）提供，同時連接負載，使其開和關狀態取決於開關位置。接線包括 火線、零線和旅行線 連接兩個開關並完成電路。較舊的系統可能使用兩線方法，但現代安裝通常採用 三線滑行器配置 以提高安全性和可靠性。為了確保穩定運行和電氣安全，電路需要正確額定的開關、適當的電線尺寸以及整個系統的足夠絕緣。

二路開關接線方法

兩路開關接線可以使用兩種主要方法來完成： 舊的兩線法 和 現代三線法。兩者都允許從兩個位置控制燈光，但它們在佈線佈局、操作邏輯和現代安裝的適用性方面有所不同。

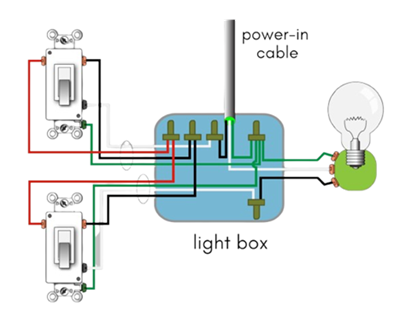

圖 5. 兩路開關接線的舊方法

兩線法（較舊的安裝方法）

兩線方法常見於較舊的安裝中。在此設置中，火線連接到第一個開關的公共端子。兩個開關的滑行端子互連，第二個開關的公共端子連接到負載。當兩個開關連接相同的行進路徑時，燈亮起。當開關選擇不同的路徑時，電路打開並且燈熄滅。此行為遵循 EX NOR 功能，這意味著僅當兩個輸入匹配時輸出才為 ON。

開關位置和燈操作（兩線法）

• 當開關1 關閉且開關2 關閉時，燈亮。

• 當開關1 打開且開關2 關閉時，燈熄滅。

• 當開關1 為ON 並且開關2 為ON 時，燈亮。

• 當開關1 關閉且開關2 開啟時，燈熄滅。

這種方法的一個主要限制是開關位置沒有中性線。這使得故障排除變得更加困難，並且阻礙了許多智能開關的使用，這些開關需要中性線為其內部電子設備供電。由於這些原因，不建議在新安裝中使用此方法。

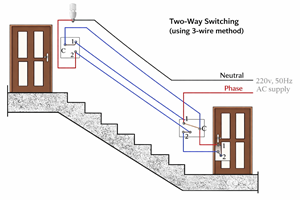

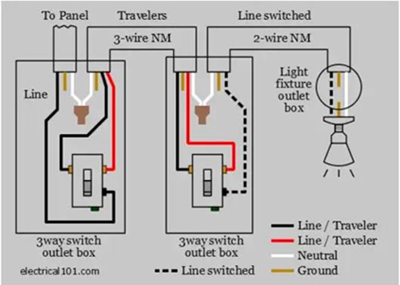

圖 6.兩路開關接線的現代標準

三線法（現代標準）

三線法是兩路開關接線的現代標準。在此配置中，走線仍然允許改變電流路徑，但導體更好地組織和分離。

在實際操作中，當開關選擇相反路徑時燈亮，當開關選擇相同路徑時燈滅。此行為遵循 EX OR 模式，這意味著當任一開關以不同方式操作時，輸出會更改狀態。

此說明是功能概述，而不是接線圖。三線方法提供更輕鬆的故障檢測、更高的安全性以及與智能開關的完全兼容性，使其成為現代電氣安裝的首選。

兩路開關的優點和缺點

優點

• 允許從多個位置控制燈光或負載

• 進入前通過照明區域提高安全性

• 增加樓梯、走廊和大房間的便利性

• 適用於燈、風扇、控制電路等各種負載

缺點

• 與單向開關相比接線更複雜

• 需要額外的導線和連接

• 材料成本較高

• 安裝和故障排除可能需要熟練的工藝

兩路開關與單路開關

特點	兩個 路開關	一 路開關
控制地點	控制兩個相同的負載 地點	從一個位置控制負載
開關位置	位置不指示 ON 或 關閉	清晰顯示 ON 或 OFF
接線複雜性	接線較複雜	接線簡單
典型用途	更大的空間有多個 接入點	房間較小，只有一個入口 點
便利程度	更大的靈活性和 方便	基本控制
常見應用	樓梯、走廊、大房間	臥室，浴室，小 辦公室

兩路開關安全提示

1.在開始任何接線工作之前，請務必關閉主電源，以防止觸電。

2.在進行連接之前，請清楚識別火線、零線和游絲線。錯誤的接線可能會導致誤操作或開關和負載損壞。

3.確保所有端子都擰緊，因為鬆動的連接可能會過熱並產生安全風險。

4.使用與電源電壓和負載電流相匹配的開關和電線，以確保安全運行。

5.在室外或潮濕的地方，請使用耐候開關和適當的保護盒，以防止與濕氣相關的損壞。

結論

雙向開關可以輕鬆地從多個位置控制燈光，從而提高日常空間的舒適度和安全性。了解它們的工作原理和接線方式有助於確保正確、可靠的安裝。如果使用正確，它們可以提供實用且持久的照明控制解決方案。
