什麼是波特率以及它如何影響您的設備？簡單指南
2026-02-06 2849

本文介紹了波特率，即設備之間發送和接收數據的速度。您將了解什麼是波特率、它與比特率有何不同、影響它的因素、它在微控制器、SPI、I2C 和無線網絡等不同系統中的工作原理，以及如何為您的項目選擇合適的速度。這還涵蓋了工業中使用的常見問題和典型波特率。

目錄

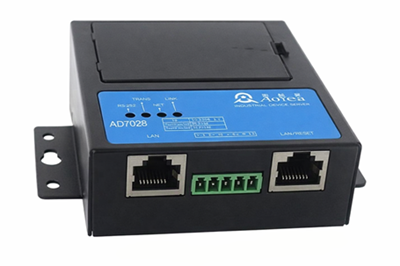

圖 1. 波特率可配置串行設備服務器

什麼是波特率？

波特率 是一種方法 測量 如何 快速數據 是 在設備之間發送。波特率告訴我們通信過程中每秒傳輸多少個信號。每個信號可以承載 一位或多位數據，取決於信息的編碼方式。波特率很重要，因為它會影響設備交換數據的速度和可靠性。如果波特率太高，可能會因噪聲或信號問題而發生通信錯誤。如果太低，數據傳輸可能會很慢。選擇正確的波特率有助於設備順利通信，特別是在串行通信、微控制器和基本電子項目等系統中。

波特率和比特率之間的區別

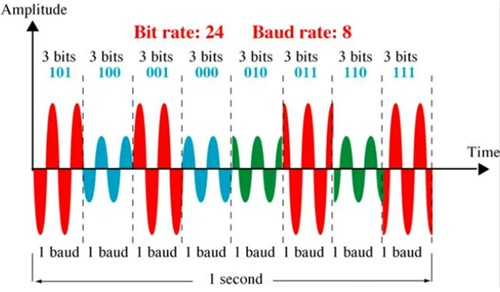

圖 2. 比特率與波特率

波特率 和 比特率 是相關術語 數據通訊，但它們的意思並不相同。 波特率 指的是有多少 符號或信號 每秒發送一次，同時 比特率 指的是有多少 數據位 每秒發送一次。主要區別在於，一個符號可以承載一位或多位，具體取決於數據的編碼方式。

在簡單的通信系統中，每個符號僅代表一位。在這種情況下，波特率和比特率是相等的。然而，在更先進的通信系統中，每個符號可以代表多個位。例如，如果一個符號攜帶四位，則比特率將是波特率的四倍。這種關係可以用一個簡單的公式來概括：

比特率 = 波特率 × 每個符號的位數

要記住的要點是波特率測量信號變化，而比特率測量實際數據速度。這就是為什麼具有相同波特率的兩個系統可以具有不同的數據速度，具體取決於每個符號攜帶的位數。

影響波特率的因素

波特率就是速度 數據通過通信通道傳輸。有幾個因素可以 影響數據發送的速度，包括信號質量、信道容量、 以及用於發送信息的方法。

1. 信噪比 比率（信噪比）

信噪比 (SNR) 測量信號與背景噪聲相比的強度。 頻道。信噪比越高，信號越清晰，受干擾的影響也越小。 干擾。當信號強、噪聲低時，就可以傳輸數據 更快、更可靠。如果 SNR 較低，信號可能較難接收 與噪聲區分開來，噪聲會導致錯誤並降低最大波特率 率。

2. 帶寬

帶寬是范圍 通信信道可以承載的頻率。具有更多帶寬的通道 每秒可以處理更多的信號變化，從而實現更快的傳輸 數據。增加帶寬可以同時發送更多信息。 例如，帶寬加倍的信道可以傳輸大約兩倍的數據。 假設信號質量保持良好，則數據量很大。

3. 調製 技巧

調製是 將數字信息編碼為模擬信號以便其可以傳播的過程 通過溝通渠道。不同的調製方式可以發送 每個信號變化產生不同數量的數據：

幅移鍵控 （詢問） - 信號的幅度（強度）發生變化以表示數據。二進制形式 ASK，一位變化代表一位，所以波特率等於比特率。

頻移鍵控 （頻移鍵控） - 信號的頻率發生變化以表示數據。與 ASK 一樣，一處更改 通常代表一位，因此比特率等於波特率。

相移鍵控 （相移鍵控） - 信號的相位變化來表示數據。在QPSK（正交PSK）中， 每個變化可以攜帶兩位信息，這使得比特率加倍 與波特率相比。

正交幅度 調製（QAM） - 結合幅度和相位變化。每個信號 根據使用的級別，change 可以攜帶多個位。例如， 16-QAM 每次信號變化可以發送 4 位，這使得比特率變為 4 比波特率高幾倍。

通信系統的波特率

許多類型的通信系統都需要波特率，例如串行、無線和光纖。了解波特率的工作原理以及影響因素有助於使數據傳輸更快、更可靠、更高效。

有線通信系統

有線系統（例如以太網電纜、USB 或電話線）通過物理電纜發送數據。這些系統通常很穩定並且受到的干擾很少，因此允許高波特率。例如，標準以太網每秒可以傳輸數百萬位且錯誤率低。實際波特率取決於電纜類型、硬件和通信協議。

無線通訊系統

Wi-Fi、藍牙或移動網絡等無線系統使用無線電波通過空氣發送數據。這些系統更容易受到其他設備、牆壁等障礙物甚至天氣的干擾。結果，有效波特率可能低於最大可能波特率。無線系統通常使用先進的調製技術（如 QPSK 或 QAM）和糾錯方法來提高速度，同時保持傳輸可靠。通道帶寬和信號強度也會影響波特率。

光通信系統

光學系統，例如光纖網絡，使用光來傳輸數據。它們提供非常高的帶寬和非常低的干擾，允許極快的數據傳輸。光纖電纜每秒可以傳輸數十甚至數百吉比特。密集波分複用 (DWDM) 等先進方法允許在同一光纖上建立多個數據通道，從而提高總數據吞吐量。每個通道的波特率取決於所使用的調製技術。

衛星和長途通信系統

衛星或深空系統必須在很長的距離上發送信號。這會削弱信號並引入延遲，從而限制有效波特率。即使採用先進的調製，這些系統也會優先考慮信號清晰度和可靠性而不是速度。大氣條件、多普勒效應和乾擾等因素也會影響傳輸。

如何計算波特率

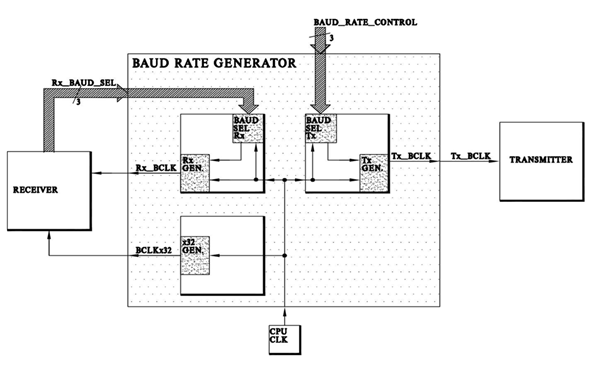

圖 3. FUART 波特率發生器

正確計算波特率對於數據傳輸快速、高效、可靠至關重要。計算取決於系統類型和所使用的調製方法。

串行通訊

在 UART 等串行系統中，數據一次發送一位。波特率由設備的時鐘頻率和除數決定：

示例：

如果 UART 設備具有 16 MHz 時鐘並且您需要 9600 bps 的波特率：

這意味著時鐘除以 1667 以獲得接近 9600 的波特率。 注意：SPI 和 I2C 的工作方式不同，它們使用時鐘速度而不是波特率。

無線通訊

Wi-Fi、藍牙或蜂窩網絡等無線系統使用無線電波發送數據。這裡計算波特率取決於三個主要因素：

• 調製技術（每個符號攜帶多少位）

• 信噪比 (SNR)（信號與噪聲相比有多強）

• 通道帶寬（可用頻率範圍有多大）

Shannon-Hartley 定理可以估計最大數據速率：

其中：

C= 最大數據速率（以位/秒為單位）

乙= 通道帶寬（以 Hz 為單位）

信噪比= 信噪比（作為功率比，不是以 dB 為單位）

示例：

帶寬為 20 MHz、SNR 為 30 dB (1,000) 的 Wi-Fi 通道具有最大理論數據速率：

如果使用 16-QAM 等調製方案（每個符號 4 位），則波特率大致為：

這表明先進的調製允許每個符號多個位，因此波特率可以低於比特率，同時仍然快速傳輸數據。

光通信

光學系統（如光纖網絡）使用光發送數據。它們通常具有非常高的帶寬和低干擾，因此可以實現非常高的波特率。

• 波特率取決於調製技術（例如開關鍵控、PSK、QAM）和多通道系統（如 DWDM）中的通道間隔。

• 多個通道可以增加總數據吞吐量，而每個通道的波特率取決於每個光脈衝攜帶的位數。

波特率常見問題

設備不匹配 - 如果兩個設備使用不同的波特率，則由於信號無法正確解釋，數據可能會丟失或損壞。

噪音和乾擾 - 高波特率使信號對電噪聲、干擾或環境因素更加敏感，這可能會導致數據傳輸錯誤。

硬件限制 - 某些設備、電纜或組件無法處理非常高的波特率，需要更好的硬件來實現準確的符號檢測和傳輸。

帶寬限制 - 更高的波特率需要更多的通道帶寬。有限的帶寬會限制可達到的最大速度，並且如果過載可能會導致數據丟失。

時序和時鐘錯誤 - 發送器和接收器需要精確的時鐘才能正確解釋符號。時序不匹配或時鐘漂移可能導致錯誤，尤其是在高波特率下。

傳播和長距離效應 - 長距離傳輸時，信號衰減、延遲和失真會降低通信可靠性。在長鏈路上很難維持高波特率。

比特率和波特率混淆 - 通過高級調製，每個符號可以攜帶多個比特。如果系統不考慮這一點，比特率和波特率之間的不匹配可能會導致錯誤。

無線特定問題（多徑衰落） - 在無線系統中，信號可能通過多條路徑到達接收器，從而導致干擾。較高的波特率可以使這些影響更加明顯。

微控制器中的波特率

在微控制器中，波特率決定了通過串行通信接口（例如最流行的 UART）發送和接收數據的速度。設置正確的波特率非常適合與傳感器、計算機或其他微控制器等設備進行可靠的通信。

設置波特率

微控制器使用其內部時鐘頻率和除數生成波特率。UART通信的公式為：

通過調整除數，您可以根據您的應用選擇標準波特率，例如 9600、19200、38400 或 115200 bps。

硬件注意事項

更高的波特率需要精確的定時和高質量的硬件。如果波特率太高，長電纜、質量差的連接或微控制器硬件的限制可能會導致錯誤。

配套設備

微控制器和與其通信的設備必須使用相同的波特率。波特率不匹配會導致數據損壞和通信失敗。

實用技巧

對於短距離、低速項目，標準波特率（如 9600 bps）就足夠了。對於高速數據傳輸，可以使用更高的波特率，但要確保可靠的接線、正確的錯誤檢查和兼容的設備。一些微控制器允許小數除數或自動波特率檢測以提高精度。

SPI 和 I2C 接口中的波特率

SPI（串行外設接口） 一次發送一位數據，與時鐘信號同步。SPI通信的速度取決於微控制器設置的時鐘頻率。較高的時鐘速度允許更快的數據傳輸，但如果速度太高，硬件限製或質量差的連接可能會導致錯誤。SPI 通常應用於微控制器和傳感器、顯示器或存儲芯片等外圍設備之間的短距離高速通信。例如，設置為 1 MHz 的 SPI 時鐘每秒可以傳輸 100 萬位。

I2C（內部集成電路） 使用兩條線進行通信，SDA 用於數據，SCL 用於時鐘。I2C 的速度由 SCL 線上的時鐘頻率決定，而不是傳統的波特率。標準 I2C 速度範圍為標準模式下的 100 kHz 到高速模式下的 3.4 MHz。更快的時鐘速度可以提高數據傳輸速率，但速度太高會降低可靠性，特別是當多個設備共享總線或使用較長的電線時。I2C 非常適合在短距離內與中等速度要求的多個設備進行通信。

為您的項目選擇正確的波特率

需要選擇正確的波特率才能確保設備之間快速、可靠且無差錯的通信。以下是您需要考慮的主要因素：

數據速度要求 - 確定您的項目需要發送和接收數據的速度。較高的波特率允許更快的通信，但如果系統無法處理它們，則可能會增加錯誤。

設備兼容性 - 確保系統中的所有設備都支持所選的波特率。速率不匹配可能會導致數據損壞或通信失敗。

距離和信號質量 - 較長的電纜、物理障礙或嘈雜的環境會降低較高波特率下的通信可靠性。短距離和乾淨的信號可實現更快的速度。

硬件限制 - 檢查您的微控制器、外圍設備和電纜可以可靠支持的最大波特率。超過此值可能會導致錯誤或數據丟失。

錯誤檢查需求 - 如果使用高波特率，請考慮添加錯誤檢測方法，例如奇偶校驗位或校驗和，以確保數據完整性。

標準費率與定制費率 - 為了簡單性和兼容性，從標準波特率（如 9600 或 115200 bps）開始，然後根據測試根據需要進行調整。

實況測試 - 請務必在實際設置中測試您選擇的波特率，因為環境因素和連接的設備可能會影響性能。

工業中使用的典型波特率

在工業和電子應用中，標準波特率用於確保設備之間的兼容性和可靠通信。這些速率由微控制器、計算機和通信外圍設備支持。

通用標準波特率：

300 基點 – 早期的電信和緩慢的設備

1200 比特/秒 – 低速串行設備

2400 比特/秒 – 傳統設備和簡單傳感器

4800 基點 – 入門級工業設備

9600 比特/秒 – 非常適合微控制器、串行端口和基本工業通信

19200 基點 – 工業自動化和外圍設備的數據傳輸速度更快

38400 bps – 需要更多數據吞吐量的中速應用

57600 比特/秒 – 先進設備的高速串行通信

115200 基點 – 非常高速的數據傳輸，通常出現在現代微控制器和高性能係統中

結論

快速可靠地發送數據需要波特率。選擇正確的波特率有助於您的設備無錯誤地通信。通過了解影響波特率的因素並使用標準速度，您可以使您的通信系統高效、平穩地工作。
