什麼是串聯電路及其工作原理？
2026-01-11 6091

串聯電路是最簡單的電路類型之一。串聯電路只有一條電流通過的路徑，這很容易理解。本文解釋了什麼是串聯電路、它的工作原理、它的主要部分以及它的基本規則。它還展示了使用歐姆定律的示例、串聯電路的用途以及串聯電路和並聯電路之間的區別。

目錄

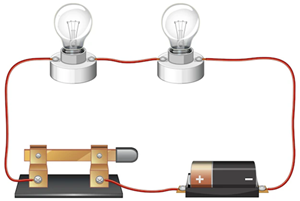

圖 1. 串聯電路

什麼是串聯電路？

一個 串聯電路 在單個連續環路中將電氣元件端到端連接。電荷只有一條路徑存在，因此相同的電流流過電路中的每個組件。

該結構類似於一條鏈條，其中每個組件都充當一個鏈接。任何一點的斷路都會打開電路並停止流過所有組件的電流。

在串聯電路中，流經每個元件的電流保持相等。電壓根據電阻在組件之間劃分，從而遵循歐姆定律。較高的電阻會導致較大的電壓降，而較低的電阻會導致較小的電壓降。

串聯電路的工作原理

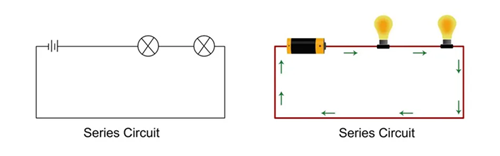

圖 2. 串聯電路工作原理

串聯電路有一條電流流動路徑。當電源接通時，電流在電路中流動，並一一流過每個元件。由於僅存在一條路徑，因此相同的電流流過所有組件，因此行為很容易預測。

當電流流動時，每個組件都會抵抗電流。電阻會導致每個組件上的電壓下降。電阻較高的部件接收的電壓較多，而電阻較低的部件接收的電壓較少，因此電源電壓在所有組件之間共享。

串聯電路中的所有電阻加在一起形成總電阻。當總電阻增加時，電流減少。如果一個組件損壞或斷開，電路就會打開，電流停止流過所有組件。

串聯電路的特性

串聯電路有幾個描述電流如何流動的主要特徵。

• 單電流路徑 - 電力僅通過一條路徑流動。由於沒有分支，因此相同的電流流過每個組件。

• 通過所有組件的電流相等 - 每個電阻器、燈泡或負載接收相同量的電流，無論其在電路中的位置如何。

• 總阻力累加 - 總電阻等於所有單獨電阻的總和。添加更多元件會增加電阻並減少電流。

• 電壓被分壓 - 電源電壓在組件之間共享。電阻較高的部件會降低更多的電壓，而電阻較低的部件會降低較少的電壓。

• 組件相互依賴 - 所有組件都相互依賴。如果一個元件損壞或被移除，電路就會斷開，各處電流都會停止。

• 結構簡單 - 由於電流流動的單一路徑，該設計易於理解和分析。

串聯電路的主要部件

串聯電路由幾個基本部件組成，這些部件一起工作以允許電流在一條路徑中流動。

電源 - 提供推動電流通過電路所需的電能。電池或電源產生啟動電流的電壓。

導電路徑（電線） - 在組件之間傳輸電流。電線將所有部件首尾相連，形成一個連續的環路。

負載 - 使用電能來做功。負載可以產生光、熱或運動，例如電阻器、燈泡或電機。

轉變 - 控制電流是流動還是停止。閉合開關使電路完整，而打開開關則斷開路徑。

串聯電路圖

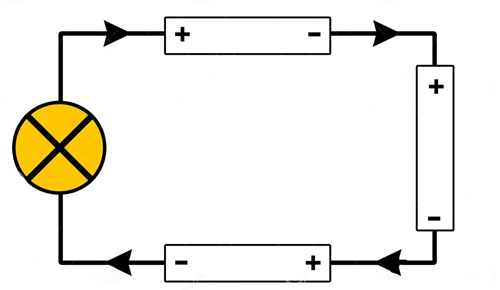

圖 3. 基本串聯電路圖

串聯電路圖顯示了在一個連續迴路中端到端連接的電氣元件。該圖使用電源、負載和電線的符號來顯示電流如何流經單個路徑中的每個組件。箭頭表示電流方向，而加號 (+) 和減號 (−) 表示電壓極性。由於路徑是連續的，因此相同的電流流過電路中的所有組件。

串聯電路的基本原理

在串聯電路中，電阻器控制電流的流動方式。添加電阻器會增加電阻，從而在電壓保持不變時減少電流。因此，串聯電阻有助於限制電流和保護 LED 等組件。

電壓在組件之間共享。較高的電阻會導致較大的電壓降，而較低的電阻會導致較小的電壓降。這些行為有助於解釋串聯電路在基本電氣系統中的工作原理。

串聯電路中的總電阻

在串聯電路中，組件共享一條電流路徑。每個組件都會增加電阻，因此總電阻等於所有單獨電阻的總和。

例如，如果電路具有三個阻值分別為 5 Ω、10 Ω 和 15 Ω 的電阻，則總電阻為：

5歐姆+10歐姆+15歐姆=30歐姆

每個電阻都會稍微減慢電流。當多個電阻串聯時，這些效應結合在一起，使電流更難流動。這就是為什麼串聯添加更多電阻總是會增加總電阻。

總電阻直接影響電流。在電源電壓固定的情況下，總電阻越高，電流越小，總電阻越低，電流越大。這種關係遵循歐姆定律，其中電流等於電壓除以電阻。

了解串聯電路中的總電阻有助於設計安全電路、限制電流以及預測添加或移除組件時電路的行為方式。

使用歐姆定律的串聯電路示例

歐姆定律有助於解釋電壓、電流和電阻如何在串聯電路中協同工作。法律規定：

V = I × R

這意味著電壓等於電流乘以電阻。

示例 1：查找電流

串聯電路有一個 12 V 電源和兩個電阻：

R1 = 4Ω

R2=8Ω

首先，求總電阻：

4Ω + 8Ω = 12Ω

接下來，計算電流：

I = V ÷ R = 12V ÷ 12Ω = 1A

結果 - 兩個電阻流過相同的 1 安培電流。

示例 2：查找電壓降

使用 1 A 電流的相同電路：

R1 兩端的電壓 = 1A × 4Ω = 4V

R2 兩端的電壓 = 1A × 8Ω = 8V

4V + 8V = 12V

結果 - 電壓降總計為電源電壓。

示例 3：添加另一個電阻的效果

如果串聯一個6Ω電阻：

總電阻 = 4 Ω + 8 Ω + 6 Ω = 18 Ω

新電流：

I = 12V ÷ 18Ω ≈ 0.67A

結果 - 添加電阻會減少整個電路中的電流。

串聯電路的應用

LED限流 - 電阻器與 LED 串聯放置，以限制電流並防止損壞。串聯電阻控制流過 LED 的電流量。

分壓電路 - 串聯電阻將電壓分成更小的級別。這些電路為傳感器、放大器和控制系統提供參考電壓。

電池組 - 電池串聯以增加總電壓。手電筒、電動工具和備份系統都使用這種方法。

串燈 - 裝飾燈將燈泡串聯起來，以便相同的電流流過每個燈泡。一個燈泡壞了，整個燈串就會停止工作。

傳感器電路 - 具有可變電阻的傳感器，例如熱敏電阻和光傳感器，與固定電阻串聯工作，將變化轉換為電壓信號。

基礎教學及實訓迴路 - 串聯電路廣泛應用於教育領域，因為它們易於構建、分析和理解。

串聯電路的基本特性

串聯電路遵循幾個主要特徵，這些特徵定義了電流、 電壓和電阻表現。這些特性適用於所有系列 連接，無論電路尺寸或元件類型如何。

1. 單路電流

串聯電路只有一條電流流動路徑。自從那裡 沒有分支，相同的電流通過每個組件 電路。如果電流離開電源，它必須流過每個 電阻器、負載或設備一個接一個地返回到源。 沒有電流分流，這清楚地區分了串聯電路 來自並聯電路。這種行為使得電流在所有區域內均勻且可預測。 組件。

2. 附加電阻

在串聯電路中，總電阻等於所有單獨電阻的總和 電阻：

每個添加的組件都會增加電路的總電阻。作為 電阻增大，電流變得更難流動。具有固定的 電源電壓，較高的總電阻會導致較低的電流，如下 歐姆定律。

3. 電壓劃分

在串聯電路中，總電源電壓分為 組件。每個組件根據其自身的情況降低一部分電壓 電阻值。
電阻較高的元件會經歷較大的壓降，而 電阻較低的元件經歷的壓降較小。全部的總和 各個電壓降始終等於電源電壓：

V_總計 =V₁ + V₂ + … + V_n

這種行為稱為分壓並用於分壓器 電路、傳感器輸入和參考電壓生成。

串聯電路與並聯電路

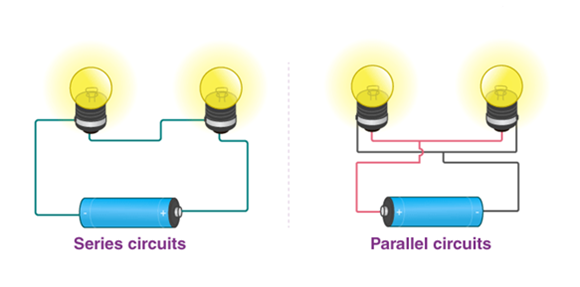

圖 4. 串聯電路與並聯電路

電子元件可以通過兩種基本方式連接：串聯和並聯。串聯電路形成單個迴路，而並聯電路提供多個電流路徑。

在串聯電路中，組件在一條路徑中一個接一個地連接。相同的電流流過每個組件，並且電源電壓根據電阻在它們之間共享。添加更多元件會增加總電阻並降低電流。如果其中一個元件損壞，整個電路就會停止工作。

在並聯電路中，組件連接在相同的兩點上，為電流創建單獨的路徑。每個分支接收相同的電壓，而電流在路徑之間分配。添加更多支路會降低總電阻並增加總電流。如果其中一個分支機構發生故障，其他分支機構將繼續運營。

串聯電路簡單且易於分析，而並聯電路提供更好的可靠性和獨立運行。許多電路結合這兩種形式來實現所需的性能。

結論

串聯電路允許電流流過一條連續的路徑。相同的電流流過所有組件，而電壓則根據電阻共享。儘管某個部件的故障會導致整個電路停止運行，但串聯電路對於學習、電流控制和簡單設計很有用。了解串聯電路有助於為學習電子學奠定堅實的基礎。
