當簡單性和成本最重要時，單面 PCB 通常是首選。它們具有單銅層，易於設計並廣泛應用於日常電子產品中。在本文中，我們將討論單面 PCB，它是什麼，它的結構、材料、規格、特性、優點、局限性、應用和設計過程。

目錄

什麼是單面PCB？

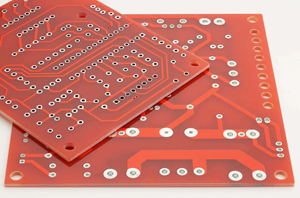

一個 單面PCB 是一個 印刷電路板 與 一層銅層 粘合到一側 基材。所有電氣走線均在該單一表面上佈線，而組件則安裝在另一側。由於佈線僅限於一層，因此不可能出現走線交叉，這限制了電路的複雜性，但保持了製造的簡單性。

單面PCB的出現 20世紀50年代 在 美國 作為替代品 點對點接線。與手動接線方法相比，它們提供了更高的機械穩定性和更一致的裝配。在 1956年, 製造業的進步 日本 進一步提高生產一致性，實現大規模 PCB 製造並加速全球採用。

早期的電路板使用低成本的紙基基板，其耐熱性差且電氣性能有限。這些限制導致採用 FR-4, 一個 玻璃纖維 和 環氧樹脂 完全提高了熱穩定性、機械強度和長期可靠性的層壓板。這一轉變使單面 PCB 成為簡單和低複雜性電子設計的實用解決方案，並且至今仍發揮著這一作用。

比較單面和單層 PCB

特點	單層 印刷電路板	單面 印刷電路板
銅層數	一	一
元件放置	一側或兩側	僅一側
含義	描述層數	描述板的使用
設計靈活性	更靈活	更有限
製造複雜性	簡單到中等	很簡單
路由能力	比單面的好	有限，無痕跡交叉
關係	可能是單面的，也可能不是	始終為單層

單面PCB的結構

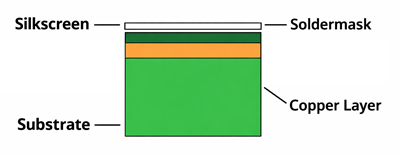

圖 2. 單面PCB的結構

單面 PCB 使用簡單耐用的層堆疊，專為高效製造而設計。

的 基材 形成電路板的基礎並提供機械強度和電絕緣性。 FR-4 是最常見的，但根據成本和應用要求也可以使用其他材料。

一個 銅層 粘合到基板的一側並進行蝕刻以形成導電路徑。 銅厚 根據當前要求進行選擇，通常以盎司每平方英尺為單位指定。

一個 阻焊層 塗在銅上可防止氧化、減少短路並提高焊接精度。頂部絲印層顯示組件輪廓、參考指示符和標籤以支持組裝和維護。

單面PCB所用材料

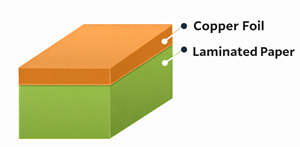

圖 3. FR-1 XPC 材料

FR-1/XPC：紙質酚醛材料，成本低，耐熱性有限，用於基礎電子產品

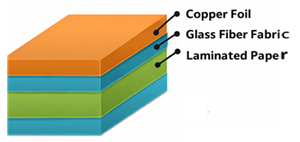

圖 4. CEM-1 PCB 材料

CEM-1：紙芯採用玻璃纖維布增強，提高了強度和可沖壓性

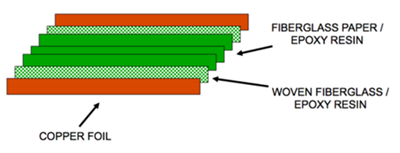

圖 5. CEM-3材料結構

CEM-3：性能接近FR-4的玻璃基複合材料，在亞洲普遍使用

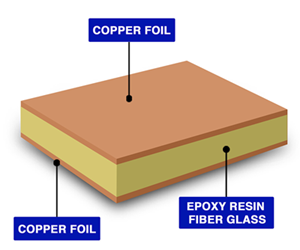

圖 6. FR-4 PCB 材料

FR-4：玻璃纖維環氧層壓板具有很強的熱性能和機械性能，因其可靠性而被廣泛使用

FR-4 在現代 PCB 製造中佔據主導地位，因為它提供了性能、耐用性和成本的平衡組合。

單面 PCB 規格

規格	詳情
基材	FR-4、CEM-1、CEM-3
板厚	0.4 毫米至 3.2 毫米
銅重量	1 至 2 盎司/平方英尺
線寬和間距	典型值 200 µm，最小 100 µm
層數	1
表面光潔度	LF HASL、OSP、浸錫、 沉銀、ENIG
推薦飾面	LF HASL 或 OSP
阻焊顏色	綠、白、黑、藍、紅、 黃色

單面板的主要特點

• 一層銅層

• 簡單的佈局和佈線

• 製造成本低

• 易於檢查和維修

單面 PCB 的優點和局限性

好處

單面 PCB 是 性價比高 由於 減少材料使用 和 更少的製造步驟。它們的結構簡單 簡化 製造, 組裝, 和 質量控制。

單面的元件放置減少 裝配複雜性 並最大限度地減少生產錯誤，使這些板適合 教育, 原型設計, 和 基礎電子產品。

測試 和 維護 是高效的，因為所有組件都是 交通便利，允許更快 檢查, 調試, 和 返工。單面 PCB 在以下情況下也能可靠地運行： 低密度 和 低頻 應用程序在哪裡 先進的信號控制 不是必需的。

局限性

路由靈活性 是 主要約束 單面 PCB 的數量。僅與 一層銅層, 痕跡不能交叉，使得路由變得越來越困難 元件數量 成長。

他們不適合 緊湊型, 高密度, 或 高速設計 需要 受控阻抗, 複雜接地, 或 緊湊的佈局。機械支撐也更加有限，並且涉及的應用 重型部件 或 振動 可能需要加固或替代 PCB 類型。

單面和雙面 PCB 之間的選擇

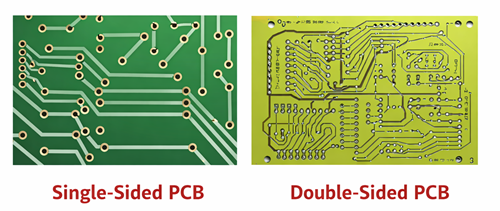

圖 7. 單面 PCB 和雙面 PCB 的比較

單面和雙面 PCB 的選擇取決於 設計複雜性, 性能要求, 和 預算。

雙面 PCB 支持雙面佈線，從而實現 更高的元件密度 和 改善電氣性能 為了 緊湊型 和 性能驅動的設計。

單面PCB優先 簡單, 可靠性, 和 低成本。他們通常被選為 教育項目, 原型, 和 工業系統 比如 暖通空調控制, 其中 尺寸限制 不太重要。

單面PCB用在什麼地方？

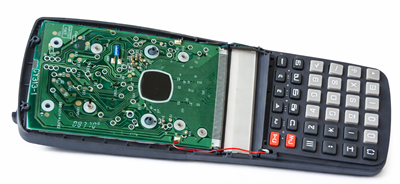

圖 8. 計算器內的單面 PCB

• 家用電子產品 例如計算器、咖啡機、LED 照明、收音機和打印機

• 工業設備 包括自動售貨機、包裝系統、電源、繼電器和計時電路

• 監測克和 控制系統 例如攝像頭、傳感器和監控設備

單面 PCB 設計流程

圖 9. 單面 PCB 設計階段示例

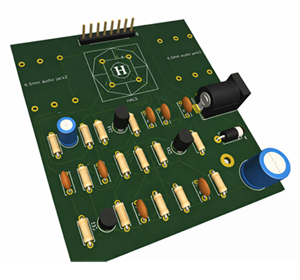

設計階段：該過程從原理圖設計和電路板一側的元件放置開始。由於單層限制，佈線需要仔細規劃，僅在需要時才使用跳線或零歐姆電阻。

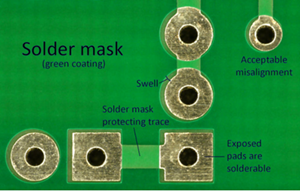

圖 10. 阻焊層在PCB製造中的應用

製造階段：準備好基板，層壓和蝕刻銅，塗上阻焊層，並添加絲印標記以供識別和組裝參考。

單面 PCB 設計技巧

1.優化元件佈局以最小化走線長度

2.謹慎使用跳線以避免增加組裝步驟

3.保持清晰、連續的地面路徑

4.根據當前要求選擇走線寬度

5.添加測試點以簡化調試

6.盡可能使用表面貼裝元件

7.散熱和氣流規劃

結論

單面 PCB 為低複雜性電子設計提供了可靠的解決方案。它們成本低、易於組裝且維護簡單，使其成為教育、原型設計和基本工業用途的理想選擇。儘管它們存在設計限制，但對於許多應用來說它們仍然是實用且可靠的選擇。
