JFET 和 MOSFET 有什麼區別？
2026-01-09 3540

JFET 和 MOSFET 是兩種用於控制電子電路中電流的晶體管。雖然它們執行類似的任務，但它們的工作方式不同，並且出現在不同的應用程序中。本文介紹了 JFET 和 MOSFET，包括它們的工作原理、差異以及如何選擇合適的產品。

目錄

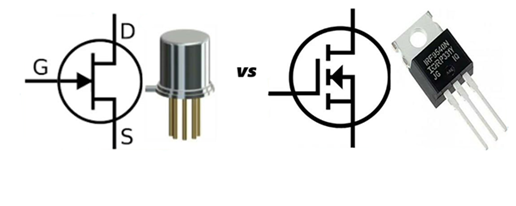

圖 1. JFET 與 MOSFET

了解 JFET 和 MOSFET

JFET 和 MOSFET 是場效應晶體管的類型，用於控制電路中的電流。

什麼是 JFET？

結型場效應晶體管, 或 結型場效應晶體管 是一種場效應晶體管，通過縮小或打開半導體內部的路徑來控制電流。該器件允許電流在沒有柵極電壓的情況下通過，並且當向柵極施加電壓時，電流會變小。這種行為使 JFET 具有良好的穩定性和低噪聲，使其適用於需要清晰穩定性能的音頻電路、傳感器連接和信號放大。JFET 有兩種類型： N 溝道 JFET 和 P 溝道 JFET，根據電流方向而不同。

什麼是 MOSFET？

場效應晶體管 或 金屬氧化物半導體場效應晶體管，調節通過由薄絕緣氧化層分隔的柵極的電流。絕緣柵消耗的電流非常小，從而提高了效率。許多 MOSFET 在施加正確的柵極電壓之前保持關閉狀態，從而實現精確的開關控制。此功能適合需要快速響應和高電流能力的功率調節、電機驅動和數字系統。MOSFET 也有 2 種主要類型； 增強模式 和 耗盡模式 設計，具有 N 溝道和 P 溝道選項。

JFET 與 MOSFET 結構

結型場效應管結構

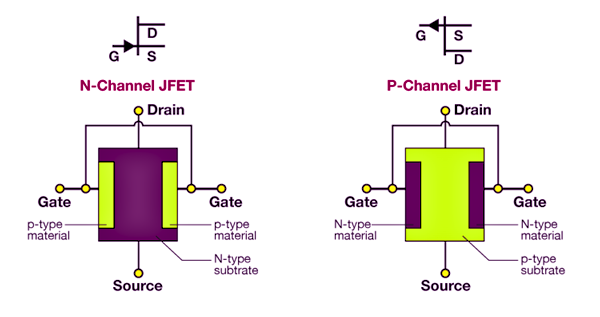

圖 2. JFET 結構

JFET 是一種簡單的結構，其中柵極由放置在溝道兩側的 PN 結製成。溝道連接源極和漏極，電流自然可以流過。當電壓施加到柵極時，PN 結會產生耗盡區，使溝道變窄，從而減少電流。柵極和溝道之間沒有絕緣層，這就是為什麼柵極直接控制溝道尺寸的原因。

MOSFET結構

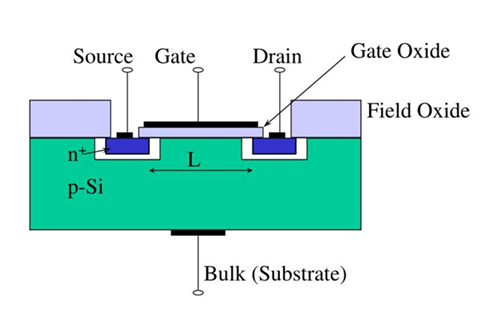

圖 3. MOSFET 結構

MOSFET 具有柵極與溝道通過薄氧化層分隔開的結構。這種絕緣意味著柵極不會直接接觸通道。僅當向柵極施加足夠的電壓時才會形成溝道，從而允許電流在源極和漏極之間流動。

JFET 和 MOSFET 的工作原理

JFET 的工作原理是什麼？

JFET 通過擠壓源極和漏極之間已存在的路徑來控制電流。在沒有柵極電壓的情況下，電流可以流動。當電壓施加到柵極時，路徑變得更窄，因此通過的電流更少。柵極電壓越大意味著電流越小。

MOSFET 的工作原理是什麼？

MOSFET 通過使用柵極打開或關閉路徑來控制電流。如果沒有柵極電壓，路徑就不存在，電流也無法流動。當向柵極施加足夠的電壓時，就會創建一條路徑，允許電流通過。更高的柵極電壓可以讓更多的電流流動。

JFET 與 MOSFET 性能對比

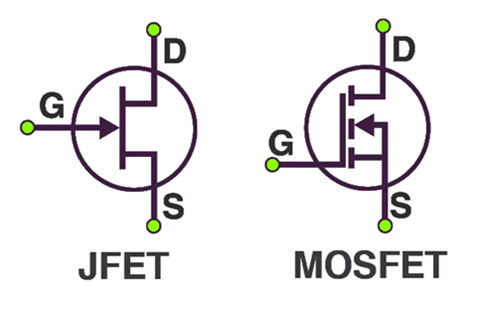

圖 4. JFET 和 MOSFET

參數	JFET	MOSFET
門控	由一個控制 反向偏置PN結	由一個控制 絕緣柵氧化層
輸入電阻	高，但低於 MOSFET	極高是因為 絕緣門
柵極電流	洩漏極小 當前	幾乎零門 當前
噪音性能	噪音極低	噪音較高 敏感電路
溫度穩定性	良好的穩定性 適中的溫度	性能各異 更隨溫度變化
環保 靈敏度	不太敏感 靜電	高度敏感 ESD 和過壓
功率處理	功率有限 能力	動力出色 處理
效率	效率較低 更高的功率	高效率， 尤其是在切換時
開關損耗	高位時損失更大 速度	低開關損耗
最佳用例	低級模擬 信號	功率和高速 切換

JFET 和 MOSFET 的優缺點

JFET 的優點

• 電噪聲低，有利於乾淨的信號處理

• 操作簡單，性能穩定

• 在零柵極電壓時自然導通

• 適用於模擬和小信號電路

• 與 MOSFET 相比，對靜電損壞不太敏感

JFET 的缺點

• 有限的電流和功率處理能力

• 開關速度較慢

• 不太適合數字和電源電路

• 與 MOSFET 相比，可用器件選項較少

MOSFET 的優點

• 非常快的開關速度

• 可處理大電流和高電壓

• 絕緣柵帶來高效率

• 電力電子和數字電路的理想選擇

• 有多種類型和尺寸可供選擇

MOSFET 的缺點

• 對靜電 (ESD) 更敏感

• 在信號應用中會產生更多噪聲

• 柵極氧化層可能因過壓而損壞

• 需要適當的柵極驅動設計

JFET 和 MOSFET 的應用

JFET 的應用：

音頻前置放大器 – 提供低噪音以獲得清晰的聲音信號

麥克風輸入級 – 將信號質量保持在非常低的水平

傳感器信號調節 – 幫助穩定和放大微弱的傳感器輸出

模擬放大器 – 提供平滑穩定的電壓放大

緩衝電路 – 隔離電路級而不扭曲信號

MOSFET 的應用：

電源 – 有效控制大電流

直流-直流轉換器 – 實現快速高效的電壓切換

電機驅動器 – 在速度和方向控制中處理大負載

電池管理系統 – 安全管理充電和放電

數字電路 – 充當邏輯和微處理器中的快速開關

如何選擇 JFET 和 MOSFET

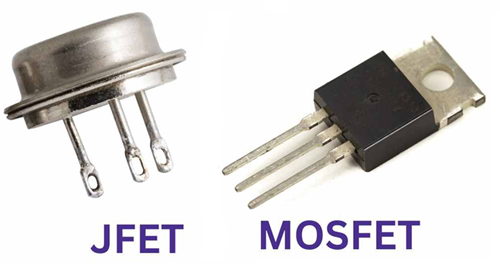

圖 5. JFET 和 MOSFET

選擇一個 結型場效應晶體管 當你的電路工作時 小 或 弱 信號並且需要非常低的噪聲。JFET 適用於音頻輸入、傳感器信號調節和模擬放大器，這些領域對信號清晰度和穩定性的要求高於速度或功率處理能力。當常開設備適合設計時，它們也很有用。選擇一個 場效應晶體管 當應用程序需要時 快速切換, 高效率，或者有能力 處理大電流 和 電壓。MOSFET 非常適合快速響應和能效非常重要的電源、電機驅動器、電池系統和數字電路。當需要常閉設備時，它們也是首選。

結論

JFET 和 MOSFET 都很有用，但各自適合不同的需求。JFET 更適合低噪聲和小信號電路，而 MOSFET 更適合快速開關和高功率應用。了解這些差異有助於您選擇正確的晶體管，以獲得更好、更可靠的電路性能。
