TDA7293和TDA7294的全面比較：為您的系統選擇正確的音頻芯片
2024-11-12 18323

TDA7293和TDA7294音頻芯片展示了DMOS輸出階段中的高級設計專業知識，這是從復雜的雙放置金屬氧化物 - 氧化物 - 氧化導管技術中汲取的。突出了TDA7293的獨特功能，它可以處理攀爬高達+/- 60V DC的供應電壓，而TDA7294則量身定制以支撐+/- 50V DC。在變壓器配置方面，一個範圍從32V-0-32V到35V-0-35V AC電源軌道，特別強調32V-0-32V選項，以實現頂級結果，尤其是與8歐姆系統。本文對這兩個芯片進行了徹底的檢查，在分析其在音頻放大中的潛在可互換應用時剖析了它們的獨特和共同特徵。

目錄

TDA7293音頻放大器概述

這 TDA7293，包含在多動WATT15軟件包中，代表了針對高保真（HI-FI）設置的精心設計的類AB音頻放大器，包括家庭立體聲系統和自我放大揚聲器。其處理4-Ω和8-ω載荷的能力源於其寬電壓範圍和強大的輸出電流能力。這使其成為各種音頻應用程序的吸引人選擇。此外，內置的靜態功能會在功率過渡過程中降低噪聲，從而提供更流暢的聽覺體驗。複雜的轉交延遲機制保護了防止聲音浪潮，並增加了放大器的精製音頻性能。

設計和操作特徵

TDA7293展示了與Hi-Fi Audio Aficionados共鳴的高級設計屬性。為最佳的聲音清晰度和功率效率而設計，它毫不費力地適應了不同的負載阻抗。通過通過特定的引腳配置促進並行模式，它可以增強動力輸出而不犧牲低阻抗性能。這種適應功率輸出的能力反映了放大器在各種場景中提供卓越音頻質量方面的多功能性。

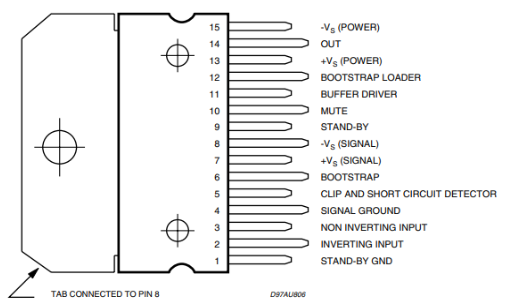

TDA7293 PINOUT

TDA7294音頻放大器概述

既緊湊又耐用的設計 TDA7294 音頻放大器專門為出色的音頻體驗而設計。它的包裝與一系列電路板兼容，支持從通用消費者設備到復雜的聲音系統的多功能利用。在實際情況下，由於空間限制至關重要，這種適應性是生動證明的。

增強動力傳遞

TDA7294熟練地管理著4Ω和8Ω負載的動力傳遞，從而通過保持聲音完整性來增強聽覺體驗。有效的電源管理可確保減少熱量的產生，這一細節通常被低估了，但對於耐用性和性能至關重要。工程師精心安排組件以有效地分散熱量，從而延長放大器的運行壽命。

電壓v ariat離子的性能

具有較高的電源電壓排斥能力，TDA7294即使在面臨明顯的電壓波動時，也可以確保穩定的操作。儘管電壓變化可能會威脅到音頻的清晰度，但該放大器仍然堅定不移，這對於那些優先考慮不間斷，高質量的聆聽體驗的人來說，這是一個至關重要的方面。

高級噪聲控制

該放大器具有復雜的靜突功能，可在功率轉移過程中減輕噪聲，從而證明周到的噪聲控制技術。通過防止不必要的音頻擾動來保留聲音的純度，因此受到讚賞。發燒友和技術人員重視這些增強功能，以貢獻其對光滑音頻過渡的貢獻。

高容量處理

能夠管理高達80V的電源電壓，而輸出電流為±10 a，TDA7294在高需求音頻環境中脫穎而出。該能力強調了其在不損害聲音質量的情況下提供高功率輸出方面的作用，展示了音頻工程師對製作令人難忘的聽覺體驗的承諾。

TDA7294 PINOUT

TDA7293和TDA7294功能比較

TDA7293的功能

TDA7293通過管理高運行電壓達到±50 V的能力來展示其多功能性，從而在不同的音頻輸出設置中擴展了其用法。其建築的核心是DMOS功率階段，以其在功率轉換和熟練的熱調節方面而聞名。在揚聲器操作領域，TDA7293具有傳遞100W功率的能力，總諧波失真（THD）為10％。該規範引起了希望在紮實的音頻環境中渴望豐富，細微的聲音的用戶。它具有復雜的屬性，例如備用和靜態功能，可在閒置間隔中巧妙地最大程度地減少功耗和減少噪聲。安全仍然是優先事項，其功能諸如短路保護和熱關閉之類的功能，可在連續的操作挑戰下確保彈性。剪輯探測器在輸出級別的監視中發揮了工具作用，以防止失真 - 這個細節在專業音頻設置中具有重要意義。模塊化設計支持並行操作，增強了其對高功率音響系統的適用性。這些特徵與高級音頻工程中的原理相呼應，其中可靠性和適應能力一直強調。

TDA7294的功能

TDA7294在可行的電壓頻譜±40 V中有效地性能，從而確認其靈活性對一系列音頻場景。它與同行相似，並結合了DMOS功率階段，可確保高質量的音質以及功率效率。它配置為傳遞多達100W的音樂能力，它吸引了各種動態範圍內聲學精度的狂熱者。基本特徵包括靜音和備用功能，在不活躍階段會大大減少不必要的噪聲和功率消耗。與TDA7293（例如短路保護和熱關閉）共享保護功能，可確保硬件安全性，以防止過度負載或過熱。合成這些功能時，TDA7294是那些珍惜在音頻系統中性能和安全之間保持平衡的人的可行選擇。隨著音頻技術的不斷發展，利用此類組件的能力反映了對行業基準的細微掌握，在這種基準中，卓越的卓越和系統彈性增強了突出。

TDA7293和TDA7294的應用

音頻系統中的不同應用

TDA7293和TDA7294在高保真音頻的世界中受到高度評價，他們因其令人印象深刻的力量放大而聞名，這迎合了經驗豐富的專業人士和音頻愛好者的需求。這些芯片巧妙地最大程度地減少了失真，發出了原始和有效的聲音，從而以清晰度和深度增強了聆聽體驗。許多高保真係統都依靠它們，為聽覺旅行增加了豐富的維度。

汽車音頻系統集成

在Automotive Audio的域中，TDA7293和TDA7294展示了它們的靈活性和強大的性能。這些芯片有效地集成到高級汽車無線電系統中，即使在受到狹窄且具有挑戰性的車輛空間內，它們的熟練的聲音放大也可以製造出沉浸式的音頻環境。它們的適應性對於塑造現代車輛的聲音設計至關重要，在現代車輛中，在該車輛中仔細考慮了空間效率和功率。

橋樑放大器配置中的性能

這些芯片還在橋樑放大器系統中發光，在橋樑放大器系統中，它們在不犧牲音頻質量的情況下傳遞增強的輸出功率的能力是顯而易見的。他們在保留聲音忠誠的同時管理重大負載，這是在這種情況下令人印象深刻的能力。它們在橋樑放大器中的使用強調了其性能潛力，這在行業標準和自定義音頻企業中經常探索。

在AB級放大器設計中的作用

在AB級音頻放大器中，TDA7293和TDA7294因其效率與降低的熱耗散而受到高度重視。AB級設置將輸出功率與能源消耗相一致，從而滿足了對更環保音頻解決方案不斷發展的需求。他們在此領域的應用說明了他們的工程能力和靈活的適應性。

立體聲系統和低音炮音頻的增強功能

當整合到立體聲系統和低音炮中時，這些芯片提供了增強的低音繁殖和更為明顯的聲場。它們的能力可確保低頻聲音的共鳴和深度，從而顯著提高了聆聽體驗。這種特徵特別受到那些旨在體現每個微妙音頻元素的全面聲音輸出的人所珍視。

關於音頻芯片演化的見解

TDA7293和TDA7294在各種音頻平台上的廣泛應用反映了正在進行的技術集成。他們的功能促進了有關音頻技術發展的進一步討論，以滿足未來的需求。在績效創新和保持用戶友好性之間達到平衡仍然是音頻技術發展的核心主題。

有效應用TDA7293和TDA7294的情況

深入了解動態音頻放大

TDA7293和TDA7294芯片因其能夠以令人印象深刻的功率效率驅動高性能音頻放大電路的能力而聞名。這些集成電路（ICS）在無數音頻解決方案中是一個流行的選擇，因為它們的強大功能和多功能用途。

引人入勝的電源系統

這些芯片是針對場景量身定制的，要求功率效率以及出色的性能。用於尋求高輸出功率而不損害聲音完整性的應用，例如家庭影院系統，它們以清晰度和動態範圍提高了聆聽體驗。愛好者和專業人士都將這些組件重視這些組件來構建系統，這些系統可以在公用事業和頂級音頻卓越之間建立理想的平衡。

設計和應用的靈活性

TDA7293和TDA7294將其靈活性擴展到了標準音頻系統之外，並將其靈活性擴展到需要精確和可靠性的自定義應用程序中。在DIY放大器項目中，這些芯片提供了強大的基礎。他們在單橋模式和橋樑模式中的運行開闢了創新電路設計的途徑。發燒友可能會發現，選擇適當的配置會增強性能，並將體驗定制為個人聽覺偏好。

不同環境中的一致性

在電源條件波動（例如現場表演領域）的設置中，這些芯片的穩定性和可靠性使它們成為聲音工程師的首選。TDA7293的高級功能在專業背景下特別珍惜，在壓力下提供了穩定的音頻輸出。動手經驗可以揭示這些組件在實際情況下產生的真正影響。

提升每日音頻體驗

除了專業級的音頻應用外，這些芯片在電視和便攜式揚聲器等消費電子產品中起著至關重要的作用。他們的包容性可確保用戶享受穩定，高質量的聲音旅程，這說明了體貼的組件選擇如何豐富用戶互動。儘管電路選擇在日常使用中的細微效果可能是微妙的，但它們會顯著塑造用戶的享受和滿意度。

TDA7293和TDA7294的功率放大器示意圖

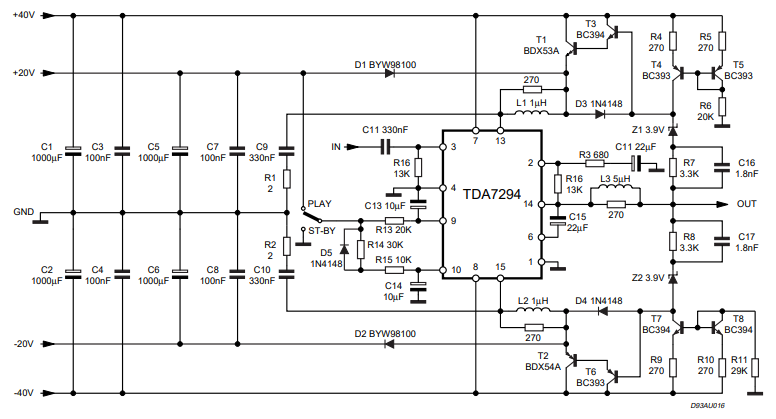

以下顯示了TDA7293 vs TDA7294示意圖整體功率放大器。

組件列表 電阻 R1 = 22K R2 = 22K R3 = 680R R4 = 10K R5 = 22K R6 = 1K	電容器 C1 = 1N C2 = 22UF/50V C3 = 22UF/50V C4 = 22UF/50V C5 = 22UF C6 = 22UF C7 = 100N C8 = 100N C9 = 1000UF/50V C10 = 1000UF/50V	引領 D1 = TDA7293的紅色LED夾檢測器
連接器 J1 =音頻輸入 J2 =輸出揚聲器 J3 =電源1：+25VDC 2：GND 3：-25VDC	集成電路 IC1 = TDA7294 / TDA7293

1。將TDA7293和TDA7294比較為放大器電路

TDA7293電路設計

TDA7293電路很簡單，未使用的內部功能使設置相對簡單。大多數連接可以直接連接或用連接器製成，儘管由於可靠性提高和成本降低，因此通常優選硬線。與插頭或插座的連接可能會增加信號干擾的風險，並且通常可以避免使用模塊化設計或易於維護。

對於供應電壓，TDA7293的電壓可運行，電壓高達±50V；但是，需要考慮實際的限制。例如，如果駕駛4歐姆負載，建議使用±35V的電壓來保持穩定的操作並避免過熱。如果確保充分的熱量散熱，例如使用大型散熱器，則可以安全地使用高達±42V的電壓，儘管這可能會稍微增加組件應力的風險。具有30+30V次級繞組的變壓器通常用於此目的。但是，為在較高電壓水平的實驗過程中做好準備，以準備潛在的IC故障。

為了橋接放大器，可以使用額外的平衡發射器（例如，項目87平衡發射器板）可將約150W的量產生到帶有±35V電源的8歐姆負載中。通常不建議使用4歐姆負載的TDA7293橋接，因為組合的阻抗太低，導致不穩定性和可能的​​熱過載。

連接揚聲器返回時，是將其直接鏈接到電源過濾器電容器的中心水龍頭，而不是在PCB上使用接地墊是理想的選擇。如果電源和揚聲器之間的接線非常短，最好低於100mm，以防止地面環干擾和信號損失，則可以使用PCB接地墊。

TDA7294電路設計

TDA7294放大器電路以組分為中心的稍微稍微增加，每個電阻器和電容器都選擇以優化性能。主要組成部分及其值如下：

輸入電阻（R1）： 設置為22kΩ，R1穩定輸入阻抗並防止噪聲拾取。

循環增益配置： R2（680Ω）和R3（22kΩ）建立放大器的循環增益，在輸入和反饋網絡之間設置增益平衡。

待機時序控制： R4（22kΩ）和C4（10µF）確定待機模式切換的延遲，以控制放大器的打開和關閉速度。

靜音時序常數： R5（10KΩ）和C3（10µF）組合提供了靜音時間常數，在禁用靜音時，音頻輸出逐漸增加。

輸入解耦電容器（C1）： 在0.47µF時，C1從輸入信號中濾除了直流分子，從而確保了穩定的音頻輸入而不會失真。

反饋直流電容器（C2）： 一個大型電容器（22mf）用於通過防止可能導致低頻不穩定性的直流偏移來穩定反饋網絡。

引導電容器（C5）： 22mF電容器可以在電壓波動中平穩過渡，從而增強輸出功率穩定性。

電源旁路電容器： 對於穩定的功率傳遞，C6和C8（每個1000µF）滿足了較大的電流需求，而C7和C9（每個0.1µF）濾波器高頻噪聲，為放大器保持清潔功率。

這裡的每個組件在平衡放大器的增益，信號穩定性和降低降噪方面都起著至關重要的作用。正確安裝和定向這些組件可確保有效且無失真的音頻輸出。此詳細的設置指導用戶最大化TDA7294的可靠性，尤其是在高保真音頻應用程序中。

TDA7293和TDA7294 PCB的組件佈局

TDA7293 PCB的組件佈局

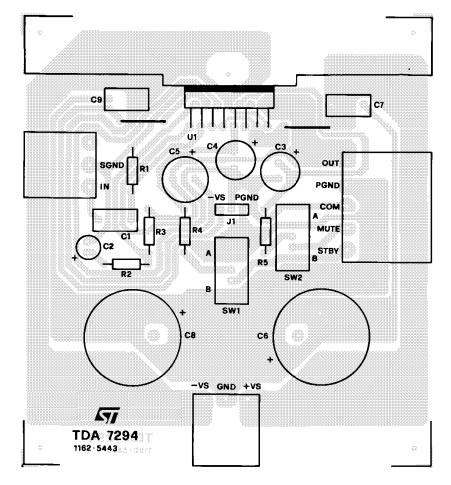

TDA7294 PCB的組件佈局

TDA7293和TDA7294的申請電路

深入研究用於TDA7293和TDA7294音頻放大器的電路，在各種音頻系統配置中揭示了一系列功能電位。這些設置說明了芯片的適應性和性能特徵，使其成為開發響應式音頻解決方案的令人信服的選擇。

TDA7293的申請電路

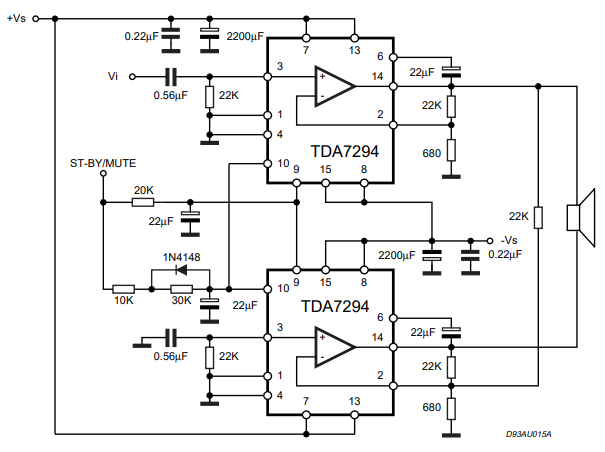

TDA7294的申請電路

TDA7293 vs TDA7294高效申請電路

TDA7293高效申請電路

TDA7294高效申請電路

TDA7293和TDA7294之間的規格比較

TDA7293	TDA7294
•多重BCD 技術 •非常高的工作電壓範圍（±50 V） •DMOS功率階段 •高輸出功率（100 w到8Ω @ thd = 10％，vs =±40 V） •靜音和備用功能 •沒有打開/關閉噪音 •非常低的失真 •非常低的噪音 •受到短路保護（沒有輸入信號） •熱關閉 •夾子檢測器 •模塊化（可以輕鬆連接多個設備以並行連接到驅動器 阻抗非常低）	•運行非常高 電壓範圍（±40V） •DMOS Power Stape高輸出功率高達100W音樂動力 •靜音/待機功能 •沒有打開/關閉噪音 •沒有Boucherot單元 •非常低的失真 •非常低的噪音 •短路保護 •熱關閉

TDA7293 vs TDA7294包裝

相等的

NTE7165

TDA7294替代方案

TDA7293， TDA7295，LM3886

TDA7293 vs TDA7294包裝

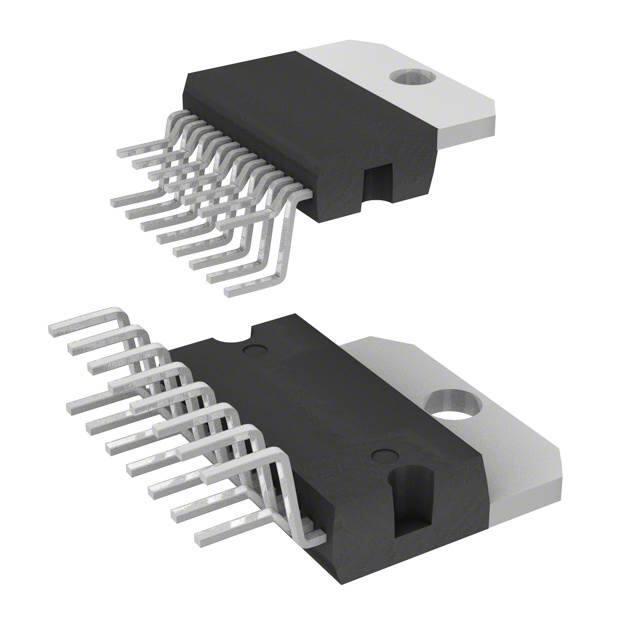

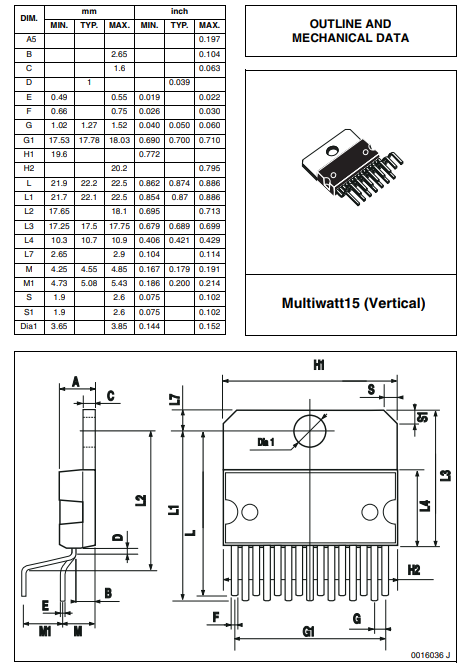

TDA7293包

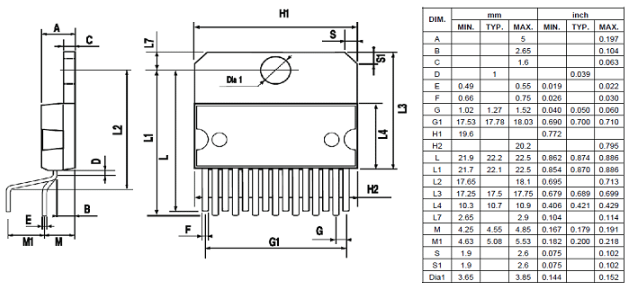

TDA7294包

TDA7293和TDA7294的互換性

共享的DMO技術和功率要求

TDA7293和TDA7294音頻放大器芯片都使用DMO（雙放置的金屬氧化物 - 氧化型）輸出階段，以其音頻應用中的高效率和線性性而聞名。這些芯片具有相似的結構特徵，但最大供應電壓有所不同。TDA7293的最大電壓額定值為±60V DC，而TDA7294限制為±50V DC。當使用變壓器電源時，典型的AC額定值為32V-0-32V高達35V-0-35V。為了獲得最佳性能，建議使用32V-0-32V變壓器，尤其是對於8歐姆揚聲器負載，因為這將兩個芯片都保持在穩定的操作範圍內。

電壓範圍和功率輸出比較

TDA7293的更廣泛的電壓供應範圍使其在動態範圍和功率輸出方面具有優勢。具有8歐姆負載和雙40V直流電源，通常會產生約100W的輸出。增加對雙50V直流的供應或將揚聲器負載減少到4歐姆將導致更高的輸出功率，這與TDA7293的額定特性一致。

選擇適當的變壓器涉及平衡電壓要求和穩定性注意事項。例如，使用雙28V AC變壓器在整流和濾波後可導致大約40V DC，這是兩個放大器的安全穩定選擇。如果需要，可以使用較高的電壓變壓器，但是通常建議保持在50V的最大額定電壓下。該緩衝區有助於確保穩定性並適應網格電壓中的微小波動，從而提供一致的放大器性能。
