深入研究BME680傳感器：功能，規格和現實世界應用
2024-11-26 4913

BME680傳感器以其出色的適應性而聞名，精確地測量了氣體，濕度，壓力和溫度。這些屬性使其能夠在當代技術的進步中發揮關鍵作用。

目錄

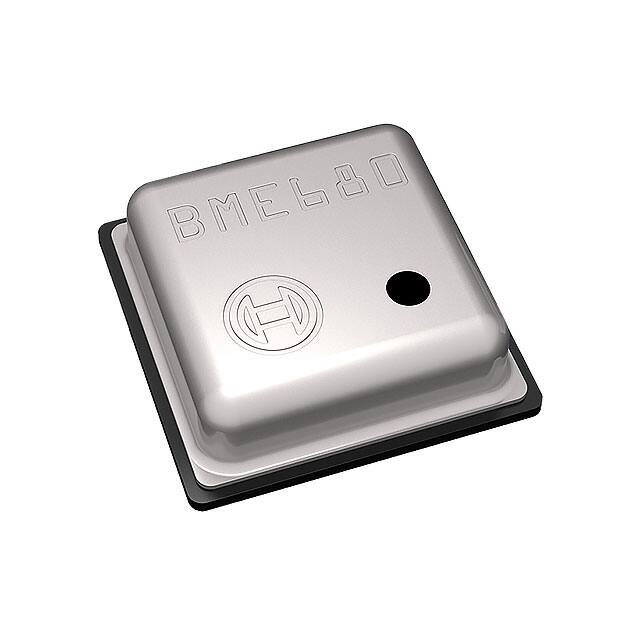

BME680的概述

這 BME680 體現了複雜的緊湊多傳感器設備，該設備合併了氣體，濕度，壓力和溫度的檢測能力。它以金屬層LGA包裝精確製作，尺寸為3.0 x 3.0mm²，細長的高度僅為1.00毫米，它無縫地適合便攜式電子設備和可穿戴技術的不斷發展的景觀。它的低功耗與電池供電的設備非常相吻合，這使其成為渴望親密和效率的世界中能夠注重能量的創新的吸引人的選擇。

該傳感器在消費電子產品中的集成表明，向增強的設備智能和市場敏捷性發生了重大轉變。通過準確監視環境變量，傳感器可以和諧地與健康監控工具，智能家居系統和移動小工具融為一體。這種趨勢反映了對更智能技術的增強消費者需求，從而提高了日常體驗的質量。實際上，這種集成不僅允許對用戶需求的期望，而且可以提高更有見地的決策途徑。

BME680封閉了單個簡約模塊中各種傳感功能，為開創性應用奠定了基礎。行業實踐表明，此類傳感器的合併使開發人員能夠增強系統功能，同時保持空間和性能完整性。因此，這些多傳感器設備在空間保護和豐富的用戶參與度本質上的領域越來越受到青睞。

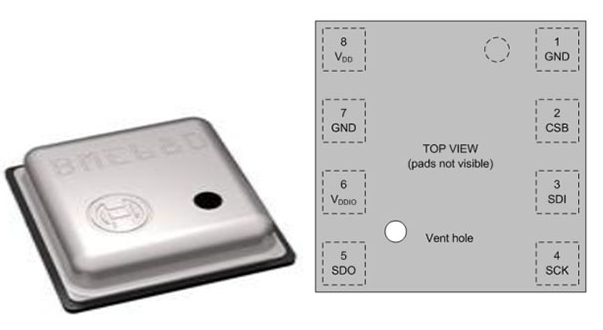

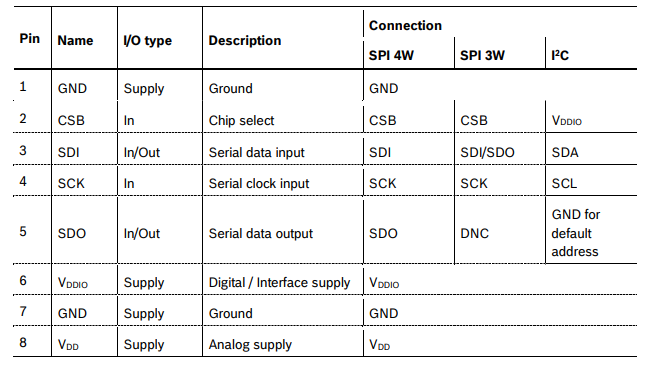

BME680引腳配置

BME680的CAD模型

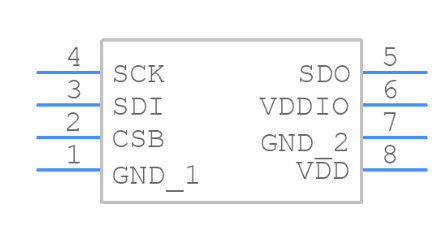

象徵

腳印

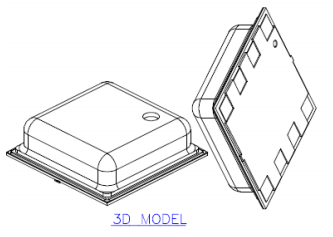

3D模型

BME680規格

Bosch Sensortec的BME680由一系列規格製成，經常超過現有行業協議。通過巧妙地將環境傳感特徵合併為一個單數，緊湊的單元，傳感器將自己定位為在眾多應用中的適應性選擇。它的設計強調了各種環境中的精度和適應性，反映了對不同領域的實際要求的精明理解。

類型	範圍
工廠交貨時間	14週	表面安裝	是的
工作溫度	-40°C〜85°C Ta	包裝	膠帶和捲軸（TR）
零件狀態	積極的	水分靈敏度水平（MSL）	1（無限）
終止數量	8	HTS代碼	8542.39.00.01
終端位置	底部	終端形式	屁股
功能數量	1	達到合規代碼	未知
JESD-30代碼	S-XBGA-B8	輸出類型	i2c，spi
介面	i2c，spi	最大電源電壓	3.6V
最小電源電壓	1.2V	模擬IC-其他類型	模擬電路
準確性	3％	傳感器類型	氣體，濕度，壓力，溫度
高度	1mm	ROHS狀態	ROHS3符合條件

BME680的獨特屬性

接口選項和通信動態

在其小型3.0 mm x 3.0 mm x 0.93 mm外殼中，BME680提供了一系列數字接口選擇：

-I²C以3.4 MHz的速度支持Swift互動

- 速度延伸至10 MHz的SPI

這些選項為與主機設備的互動提供了橋樑，反映了現代技術的各種景觀。傳感器能夠輕鬆混合到各種系統中的能力強調了其適應性，從而適應了當今應用程序的動態需求，在這種應用程序中，性能是平穩運行的關鍵。

能源管理和運營靈活性

該傳感器在跨越廣泛的電壓範圍內表現出熟練的設計，在保持操作完整性的同時優化了功率使用。它優雅地在模式之間過渡，避免延遲或浪潮，這對於依賴電池的設備至關重要。這種精通電力的性質在延長的運營職責中顯而易見，例如在遠程環境監測中發現的，在遠程環境監測中，經常充電是一種奢侈品。

溫度彈性和環境標準

BME680在令人印象深刻的溫度跨度從-40到+85°C，在惡劣的情況下展示了其耐用性，非常適合消費產品和工業應用。同時，它遵守ROHS標準，說明了其與環保計劃的一致性。通過滿足這些環境指令，傳感器與重視可持續實踐的消費者和專業人士之間不斷增長的意識產生了共鳴。

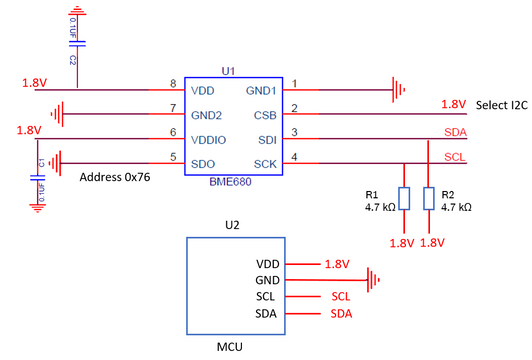

BME680示意圖

BME680的應用

了解室內空氣質量

BME680傳感器為評估室內空氣質量，增強整體健康和健康提供了獨特的貢獻。它測量揮發性有機化合物（VOC），溫度，濕度和氣壓壓力，可詳細瞥見我們呼吸的空氣。將這些傳感器集成到家庭和工作場所中，支持維護有利於健康生活的環境的努力。這方面在限制空氣流量的節能建築中尤其有利。通過分析數據趨勢，用戶可以查明污染源並採取積極的清理措施。

智能家庭解決方案

在智能家居中，BME680將智能注入氣候控制系統中。通過與家庭自動化框架進行互動，它可以微調能源使用，同時確保舒適。傳感器數據為學習個人喜好而自動調整條件的AI算法。例如，在智能恆溫器中，合併溫度和濕度數據有助於預測和反應天氣轉移，從而增強舒適性。技術與環境之間的協同作用提高了效率。

擴展物聯網（物聯網）

在物聯網領域，BME680提供了關鍵的環境見解，從而增強了設備的上下文理解。當這些傳感器與雲平台互動時，它們可以實時監視和分析，簡化自動化和決策。他們的無縫集成支持各種物聯網設置，例如健康監測設備和環境網絡，通過連接的體驗促進創新。

天氣預報的精度

BME680通過提供對氣候場景進行建模必需的大氣測量來賦予天氣預測。其精確的氣壓讀數可以改善天氣模式的預測。當這些數據與天氣模型合併時，用戶會經歷增強的預測，促進知情的計劃和對環境變化的反應。在小氣候V ariat離子影響日常生活的地區，這種能力變得特別有價值，為與天氣有關的挑戰提供了實用的策略。

增強的導航系統

傳感器通過貢獻促進高度準確性的氣壓數據來提高GPS功能，從而提高導航精度。事實證明，在挑戰性的地形中，它很有價值，而傳統的全科醫生通常不足。通過補充GPS數據，BME680豐富了基於位置的服務，擴大了其在運輸和物流中的應用。它的作用強調了環境意識在推進下一代導航系統中的重要性，為智能路由解決方案鋪平了新的途徑。

尖端航空的見解

在航空中，BME680通過提供精確的環境見解來豐富安全性和性能。它通過增強駕駛艙環境監控和測量飛行條件來幫助飛行員和航空框架。改變氣氛的實時自適應能力提高了飛行安全性。精確的高度讀數進一步支持航空電子系統，突出了傳感器創新與現代航空要求之間的協同作用。

革命性的運動分析

傳感器測量環境條件的能力擴展到徹底改變運動分析，從而對影響運動員表現的外部因素有了新的視角。通過確保理想的培訓設置，它會對性能和安全產生積極影響。教練和運動員利用這些信息來為環境條件量身定制培訓計劃，最大程度地減少傷害風險並最大化耐力。認識到這些元素對於競爭性運動至關重要，即使是輕微的改進很重要。這種創新的應用強調了傳感器在古典領域之外的廣泛影響。

BME280和BME680的比較

傳感器功能

BME280 BME680傳感器在各種應用中使用，因為它們在測量溫度，壓力和濕度方面的有效性。這些屬性在環境監督，HVAC系統和物聯網設備中提供了重要的應用。除此之外，BME680獨特地通過包含氣體檢測能力增強了其適用性，從而擴大了其潛在用途。

強調BME680的氣體檢測

BME680在需要空氣質量檢查的環境中熟練而脫穎而出。它可以鑑定大氣中存在的揮發性有機化合物（VOC），從而對室內和室外空氣條件具有豐富的視角。該氣體檢測功能提高了其評估空氣污染水平和通風性能的能力，從而影響了家庭和商業機構的決策。

現實世界應用的注意事項

選擇傳感器時，人們的決定通常會涉及特定項目要求。氣象站的經濟性和直截了當的性質可能偏向BME280。同時，專注於空氣質量監測的智能家庭系統可能會選擇BME680。該過程強調了匹配技術與項目目標的重要性，以確保有效的績效和成本效益。

評估傳感器性能

在評估這些傳感器時，必須考慮諸如功率使用，準確性和系統集成之類的關鍵方面。儘管BME680提供了擴展的功能，但其氣體傳感功能可能會導致功耗增加。平衡這與增強空氣質量數據的需求，尤其是在敏感環境中，至關重要。將傳感器數據集成到系統中，可以加強決策，為用戶提供寶貴的見解。

評估BME680的自我測試機制

開始測試例程

通過執行軟重置開始該過程，該重置將BME680傳感器設置為默認狀態。此步驟類似於新的開始，消除了任何揮之不去的錯誤，並確保從已知的配置中順利進行操作。

核心參數的驗證

確認芯片ID

重置後，迅速檢查芯片ID。此步驟提供了保證傳感器的身份，類似於檢查設備的唯一標識符，並表明它可以正確識別和集成在系統中。

檢查校準數據

然後，對校準數據進行詳細檢查。確保此數據是至關重要的，就像將精確儀器與其規格保持一致。小差異可能會導致傳感器數據中的重大錯誤，因此與預期標准進行比較至關重要。

根據用戶設定的閾值驗證

傳感器的測量需要徹底驗證。溫度，濕度，壓力和氣體電阻數據必須與用戶定義的閾值保持一致。此步驟就像是系統診斷，在該系統中，與期望不同的值促進了進一步的審查。

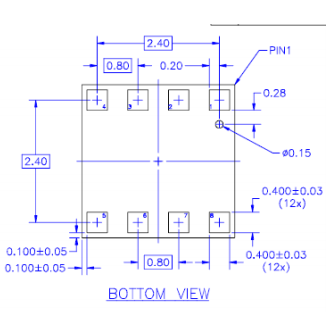

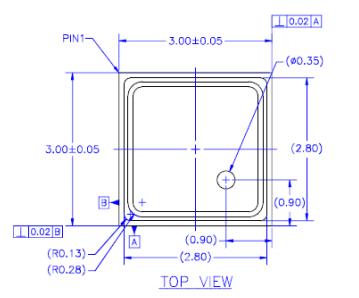

BME680包

BME680製造商

Robert Bosch GmbH的整體分支Bosch Sensortec GmbH在消費電子傳感器領域中起著重要作用。該公司主要集中於尖端傳感器的創新，這些傳感器在移動技術和物聯網（IoT）的新興領域中找到了主要應用。Bosch Sensortec以微型機電系統（MEMS）技術為基礎，它製作了與當今精通技術世界的複雜需求深刻共鳴的解決方案。

數據表PDF

BME680數據表

1.BME680.pdf
2.BME680.pdf
