W25Q128JVSIQ串行閃存的詳細說明
2024-07-23 3000

目錄

W25Q128JVSIQ概述

W25Q128JVSIQ 是Winbond Company生產的高速閃存。它使用SPI（串行外圍接口）協議進行通信，其時鐘速度最高為104MHz，並且內存容量為128MB。它具有較高的存儲密度，快速閱讀速度以及高可靠性，因此它適用於各種嵌入式系統和應用程序場景，例如智能家居，工業控制，汽車電子產品等。此外，它具有低功耗，自動睡眠和喚醒功能以優化系統功耗。

替換和等效物

•IS25LQ025B

•MX25L12835F

• S25FL128SAGNFI001

• W25Q128JVSIQ

•W25Q128JVSIQTR

•W25Q128JVSJQ

W25Q128JVSIQ的製造商

W25Q128JVSIQ由Winbond Electronics Corp. Winbond Electronics Corp.生產。WinbondElectronics Corp.於1987年在Hsinchu Science Industrial Park建立。這是一家利基公司，專門從事內存ICS的設計，製造和銷售。它提供從產品設計，技術研發，晶圓製造到全球私人品牌營銷的中期至低密度利基記憶解決方案服務。Winbond的產品包括專業DRAM，移動DRAM和代碼存儲閃存。

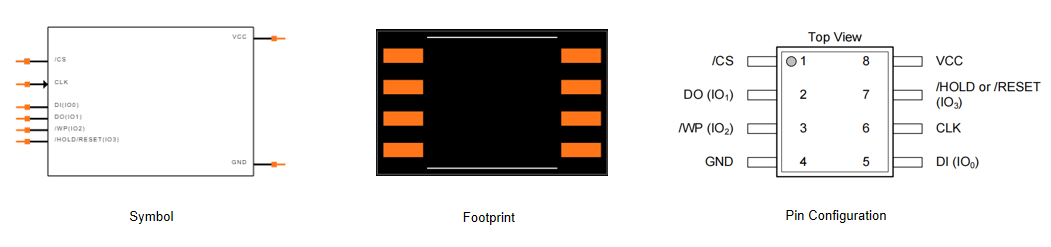

W25Q128JVSIQ的符號，足跡和引腳配置

下圖分別顯示了W25Q128JVSIQ的符號，足跡和引腳配置。

W25Q128JVSIQ的功能

•單次2.7至3.6V電源

•40°C至85°C的工作溫度範圍

•順序讀取在8/16/32/64字節軟件包中

•新系列SPI閃存

•僅需要8個時鐘來解決內存

•性能最高的串行閃存

•133MHz單，雙/Quad通道SPI時鐘

•66/532MHz等效雙/Quad Channel SPI

•允許真正的XIP（執行力）操作低功耗，溫度範圍較寬

•四通道SPI：CLK， /CS，IO0，IO1，IO2，IO3

W25Q128JVSIQ的工作原理

內存結構：W25Q128JVSIQ由多個扇區和塊組成，一個或多個設備特定的塊擦除區域。每個部門通常包含一個較小的數據塊，每個塊可能包含一個或多個扇區。記憶分為幾頁，通常在字節中測量。這種組織結構允許以較小的單位讀取，編寫和刪除數據。

SPI接口：芯片通過SPI（串行外圍接口）與微控制器或其他主控制設備通信。SPI是一種同步的串行通信協議，包括時鐘線（SCLK），輸入線（MISO），輸出線（MOSI）和芯片選擇線（CS）。通過SPI接口，Master Control設備可以將命令發送到W25Q128JVSIQ，以執行諸如閱讀，寫作和擦除之類的操作。

讀取操作：主控制設備通過SPI接口發送讀取命令，指定要讀取的地址和數據長度，然後W25Q128JVSIQ將數據將數據傳輸到Master Control設備，並根據請求的數據通過MISO LINE位點。長度。

寫操作：數據是通過SPI接口編寫的。通常，寫操作需要首先發送寫入啟用命令，然後發送寫入命令和數據。書面的數據可以是單個字節，頁面或扇區。

擦除操作：擦除操作是將整個扇區或數據塊設置為初始狀態的過程。在擦除之前，我們通常需要發送擦除啟用命令並指定要刪除的扇區或塊。

保護和鎖定：W25Q128JVSIQ支持保護和鎖定存儲區域，以防止意外寫作或擦除。我們可以通過發送相應的命令來設置和清除這些保護位。

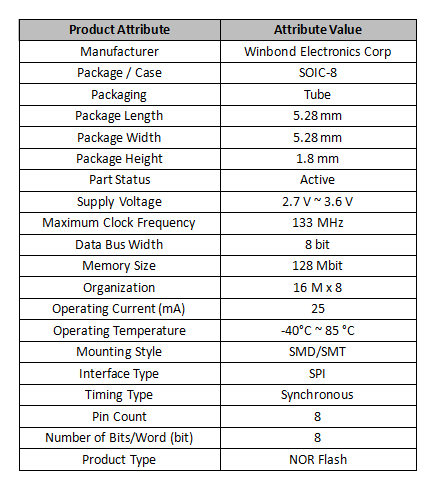

W25Q128JVSIQ的技術參數

W25Q128JVSIQ的優點和缺點

W25Q128JVSIQ的優點

自動睡眠和喚醒功能：它具有自動睡眠和喚醒功能，可以優化系統功耗並改善系統的節能性能。

低功耗：W25Q128JVSIQ具有低功耗，這有助於降低系統的功耗，從而延長系統的使用壽命。

高可靠性：W25Q128JVSIQ採用先進的閃存技術，其特徵在於可靠性和穩定性，從而確保數據的完整性和可靠性。

高存儲密度：其存儲容量為128MB（16MB），可以滿足大量數據的存儲需求。

快速讀取和寫作速度：它使用SPI接口來支持高速讀取和寫作，最大時鐘頻率高達104MHz，在處理大量數據時，它具有出色的性能。

W25Q128JVSIQ的缺點

編程延遲：編程閃存時需要一定的時間延遲，這可能會對系統性能產生一定的影響。

更高的價格：與其他一些記憶相比，W25Q128JVSIQ的價格可能更高，這可能會增加系統的成本。

速度限制：儘管它具有較高的讀寫速度，但是在處理大量數據時，速度仍可能受到限制。

有限數量的擦除和寫作時間：閃存的擦除和寫作時間有限，這可能會導致一段時間後丟失或不可靠的存儲數據。

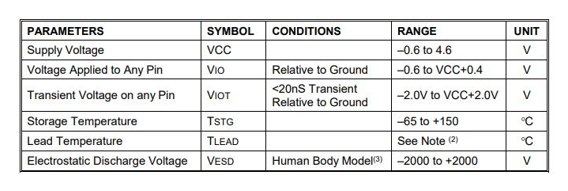

W25Q128JVSIQ的絕對最大評分

筆記：

該設備已針對指定的操作範圍進行了設計和測試。不能保證在這些級別之外的適當操作。接觸絕對最高評級可能會影響設備的可靠性。超出絕對最高評級的暴露可能會導致永久損害。

符合JEDEC標準J-STD-2OC，用於小型SN-PB或無PB（綠色）組件以及限制有害物質的限制（ROHS）2002/95/eu的歐洲指令

JEDEC STD JESD22-A114A（C1 = 100pf，R1 = 1500歐姆，R2 = 500歐姆）

W25Q128JVSIQ的應用

•汽車電子：它是汽車電子控制單元存儲單元的重要組成部分，用於存儲關鍵數據，例如車輛控制邏輯，傳感器數據和故障診斷信息。

•工業控制：W25Q128JVSIQ可以用作存儲系統中的程序存儲設備，以存儲控制系統的程序代碼，以確保系統的穩定操作。

•嵌入式系統存儲：W25Q128JVSIQ可以用作嵌入式系統中的主要內存，以存儲程序代碼，固件和其他數據。它的大容量和快速的讀寫速度使其適用於各種嵌入式應用程序，例如微控制器，嵌入式處理器和其他嵌入式系統。

•Smart Home：此外，它還可以用作存儲系統中的數據存儲設備，以在家庭網絡中存儲各種信息，例如音頻，視頻，圖片等。

•網絡設備：在網絡設備中，W25Q128JVSIQ可用於存儲固件，配置文件和其他重要數據。例如，路由器，交換機，網絡接口卡等設備可以使用此閃存存儲操作系統和相關軟件。

常見問題[常見問題]

1. W25Q128JVSIQ是否具有硬件寫保護功能？

是的，W25Q128JVSIQ具有硬件寫保護功能，可保護特定塊或整個芯片。

2. W25Q128JVSIQ的工作溫度範圍是多少？

W25Q128JVSIQ的工作溫度範圍為-40°C至85°C。

3. W25Q128JVSIQ閃存芯片的容量是多少？

W25Q128JVSIQ的容量為128兆位（MB），相當於16兆字節（MB）。

4. W25Q128JVSIQ閃存有哪些常見應用程序？

W25Q128JVSIQ通常用於各種應用中，例如汽車，工業，消費電子，網絡等，用於數據存儲和代碼執行目的。

5. SPI閃存的目的是什麼？

SPI閃存（也稱為閃存）已被廣泛用於嵌入式行業，通常用於便攜式設備中的存儲和數據傳輸。通用設備包括電話，平板電腦和媒體播放器，以及安全系統和醫療產品等工業設備。
