1N4001和1N4148二極管之間的差異
2024-07-19 16825

二極管是由半導體材料製成的兩端裝置，可在一個方向上進行電力。它具有廣泛的應用程序，可用於整流，切換，限制和其他電路。它是最簡單的電源設備之一。今天，我們將詳細介紹兩個常見的二極管，即 1N4001 整流器二極管和 1N4148 切換二極管，並知道它們之間的差異。

目錄

什麼是二極管？

二極管是一種由半導體材料（矽，硒，鍺等）製成的電子設備。它具有兩個電極，即正極（陽極）和負電極（陰極）。當我們在二極管的兩個極線之間施加正向電壓時，二極管會進行；當應用反向電壓時，二極管關閉。二極管的打開和關閉相當於開關的打開和關閉。通過採用二極管，電阻器，電容器，電感器和其他組件來建立邏輯連接，可以創建各種電路以實現各種目的，包括AC整流，調製信號檢測，限制和夾緊，並穩定電源電源。

1N4001整流器二極管的概述

1N4001是廣泛使用的1N400X二極管系列家族的一部分，是通用的低功率整流器二極管。與標準二極管類似，它允許僅從陽極端子到陰極端子的電流流量。該二極管的最大電流攜帶能力為1 AMP，並且能夠承受高達30安培的峰值，因此將其封裝在緊湊的DO-41軟件包中。它具有3瓦的功率耗散，正向電流等級為1安培，存儲溫度範圍從-65°C到175°C。

1N4001二極管在一系列電子電路用途中找到了在通用任務中的主要應用和整流。它們在電子設備內的電路中起著重要作用，從而促進了交流電壓向直流電壓的轉換，並有效地阻斷了特定點的電壓。

替換和等效物

• By299

• FR107

• UF4002

• 1N4002

• 1N4003

1N4148切換二極管的概述

1N4148是一種具有非常快速的開關速度的小型高速開關二極管，因此它被廣泛用於具有較高信號頻率的電路中，用於單向傳導隔離。1N4148的最大電流承載能力為300mA，這意味著它可以處理高達2A的電流。它的特徵是，當向前電流為10mA時，其快速恢復時間僅為8N。該二極管特別適用於需要非常快速的開關，高速整流和在家庭和電信行業進行保護的應用。

替換和等效物

• 1N4448

• 1N4448WS

• 1N914

• 1N916A

• 1N916B

1N4001 vs 1N4148：符號

1N4001 vs 1N4148：功能

1N4001的功能

•保證高溫焊接

•低反向洩漏

•鉛線和管子符合ROHS標準。

•高向前激增能力

1N4148的功能

•具有高電導率

•在大多數情況下，4PF的連接電容和4NS的反向恢復時間足夠。

•它封裝在玻璃中，具有很高的可靠性。

•其開關速度很快，可用於具有較高信號頻率的電路中的單向傳導隔離。

•它的恢復時間很短，可以更快地從狀態恢復到OFF狀態。

1N4001 vs 1N4148：技術參數

上圖顯示了1N4001和1N4148之間的參數比較。兩者的尺寸不同，正向電壓，反向電流，最大反向電壓，平均向前電流，正向電壓下降和溫度。

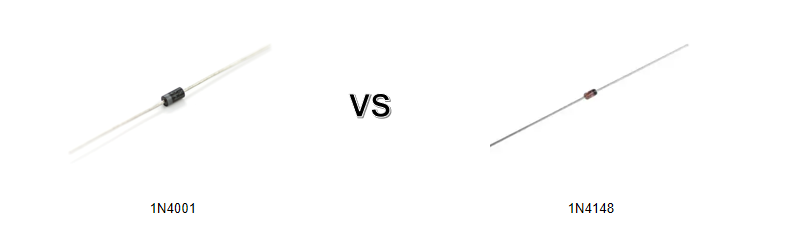

1N4001 vs 1N4148：包裝

1N4001二極管帶有黑色塑料DO-41包裝。該包裝形式通常用於小信號二極管，具有很高的穩定性。

1N4148二極管包裝在玻璃DO-35中。這種軟件包樣式更常見，通常與Zener二極管和其他二極管類型一起使用。基於玻璃的二極管由於其較低的電容和增強的熱穩定性，在高頻應用中表現出卓越的性能。

1N4001 vs 1N4148：應用程序

1N4001是一種正嚮導電二極管，廣泛用於直流電路。該二極管在整流器電路中起重要作用，將電流轉換為直流電流。由於其頻率較低和當前容量較大，因此通常用於電源應用中。

1N4148是一種適用於高頻和小信號應用的快速恢復二極管。它通常用於信號構造，快速開關和需要快速響應的其他電路。

如何選擇1N4001和1N4148？

選擇1N4007整流器二極管時有三種主要情況。首先，對於需要電源設計，AC到DC整流的應用程序或具有較大電壓和電源需求的應用，1N4007提供了可靠的性能。其次，當處理較高的電流水平（通常高於200ma）時，1N4007的1A額定值使其更適合處理這些要求。最後，如果我們的應用涉及高電壓水平（通常高於100V），則1N4007也是一個不錯的選擇。

有四種主要情況用於選擇1N4148小信號二極管。首先，在低壓應用中，尤其是當電路在100V以下的電壓範圍內運行時，1N4148可以滿足需求，因為它的額定值為100V。其次，在高頻應用中，其快速開關速度（快速恢復時間）使其在高頻電路和信號處理應用程序中具有優勢。對於小信號需求，例如放大器，振盪器或保護敏感組件的小信號應用，這也是一個不錯的選擇。最後，在需要最小化正向電壓下降的情況下，例如在低功率電路或能源效率時，我們還可以考慮1N4148。

常見問題[常見問題]

1. 1N4148是齊納二極管嗎？

有趣的是，在大多數設計師中，1N4148是齊納二極管，這是一個普遍的誤解。齊納二極管在兩個方向進行操作時，1N4148僅在正向偏置條件下進行。

2.哪種類型的二極管是1N4148？

1N4148是標準矽開關信號二極管。由於其可靠的規格和低成本，它是最受歡迎，最長期的切換二極管之一。它的名字遵循JEDEC命名法。

3.我可以使用1N4148而不是1N4001嗎？

這些二極管中的任何一個都應該起作用，但是1N4001是一個更好的選擇，因為它是“較大”設備：4001是1安培整流器，而4148是100mA的小信號設備。對於小繼電器，很好。

4. 1N4148二極管使用的是什麼？

1N4148二極管主要用於快速切換目的，因此這些被稱為開關二極管。這些二極管的主要功能與普通開關相同。這些二極管在固定電壓下具有高電阻，而它們的電阻低於固定電壓。

5.什麼是1N4001二極管的用途？

1N400X（或1N4001或1N4000）系列是一個流行的單位通用通用矽整流器二極管二極管的家族，常用於AC適配器中的常見家用電器。
