如何測試晶體管？
2025-08-13 22063

測試晶體管不必硬或風險。本指南逐步向您顯示如何識別晶體管類型，檢查數據表中的主要規格，並使用萬用表或電子組件測試儀對其進行安全測試。您還將學習如何在不焊接的情況下測試以及使用JFET和MOSFET時要注意什麼。

目錄

什麼是晶體管？

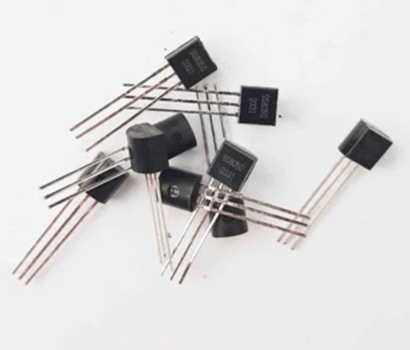

圖1。晶體管

晶體管是一種控制電路中電力的小型電子設備。晶體管有三個稱為終端的部分： 發射極，底座（或門）和收集器（或排水） 有時是用於特殊配置的第四端子。晶體管可以使弱信號更強（放大）或像開關打開和關閉電力一樣。它們是在1900年代中期發明的，並替換了大型的，渴望的真空管。由於晶體管，我們現在擁有小，快速和節能的設備，例如計算機，電話和收音機。

圖2。晶體管符號：雙極和FET類型

晶體管有兩種主要類型： 雙極連接晶體管（BJT） 和現場效應晶體管（FET）。在BJT中，基本的少量電力控制著收集器和發射極之間的較大流動。在FET中，電力流過一個稱為通道的路徑，並且門處的電壓控制著可以通過多少。MOSFET和JFET是常見的FET類型。

晶體管由矽，鍺或特殊材料（例如氮化鹽（GAN））製成，用於高功率。它們可以用於低功率或高功率以及低頻或高頻的設計，具體取決於它們的需求。在幾乎每個電子設備中都發現了晶體管。它們用於放大器，開關，電源控制，信號發生器和計算機芯片中。在當今的處理器中，數十億個晶體管共同使我們的設備運行。

測試前要檢查的規格

在測試晶體管之前，很高興了解其細節，以便您可以正確地測試它並避免打破它。這是在測試晶體管之前需要檢查的規格：

晶體管類型 - 找出您擁有的晶體管。它可以是BJT（雙極連接晶體管）或FET（場效應晶體管）。BJT可以是NPN或PNP，而FET可以是MOSFET或JFET，以及N通道或P通道。這是必需的，因為每種類型的測試方式都不同。

最大電壓 - 這是晶體管可以處理的最高電壓而不會損壞。在BJT中，它叫做VCE（Max）。在FET中，它稱為VDS（Max）。如果您測試或使用它的電壓更多，則可能會破裂。

最大電流 - 這是晶體管可以安全攜帶的最新目前。對於BJT，是IC（最大）。對於FET，它是ID（最大）。如果電流過多，晶體管可能過熱或燒毀。

功率耗散 - 這就是晶體管可以處理的熱量，如瓦（W）所示。如果晶體管比極限更熱，則可能會損壞。在測試強大的晶體管時，這是基本的。

增益（HFE或β） - 這就是晶體管可以增加（放大）信號的多少。例如，如果增益為100，則在輸出時將使較小的輸入電流大100倍。如果在測試過程中增益太低，則晶體管可能較弱或損壞。

引腳佈局 - 每個晶體管都有一定順序的引腳。BJT具有發射極（E），基礎（B）和收集器（C）。FET具有來源（S），門（G）和排水（D）。了解PIN佈局可以幫助您以正確的方式連接測試儀。

軟件包類型 - 這是晶體管情況的形狀和大小，例如TO-92，TO-220或SOT-23。包裝可幫助您識別晶體管，並告訴您是否可以處理更多的熱量或功率。

測試晶體管的安全方法

使用電子零件涉及處理電力，鋒利的導線以及有時對靜態敏感的設備。遵循安全的做法將有助於您避免電擊，傷害或意外損壞，同時確保准確的測試結果。

首先關閉所有電源 - 始終在觸摸或測試任何東西之前確保設備或電路電源關閉。這避免了電擊並防止短路。

使用正確的工具 - 使用優質的數字萬用表或晶體管測試儀。避免即興的工具，這些工具可能會滑落或引起火花。

穿安全裝備 - 安全眼鏡可以保護您的眼睛免受意外火花或飛行的小零件的影響。橡膠鞋鞋有助於降低電擊的風險。

在乾燥區域工作 - 保持工作區域乾燥。避免用濕手或在潮濕環境中測試電子設備。水分會增加衝擊的風險。

避免實時測試 - 除非您有經驗並使用適當的設備，否則請勿在現場（動力）電路中測試晶體管。將其刪除並在可能的情況下單獨測試。

提防尖銳的線索 - 晶體管腿（銷）可能很鋒利。仔細處理它們，以避免割傷或划痕。

為敏感零件紮根 - 對於MOSFET和其他對靜態敏感的晶體管，請先觸摸接地的金屬物體，以在處理它們之前從身體中卸下靜電。

保持工作區域清潔和井井有條 - 鬆動的電線或金屬工具會導致意外短褲。在測試時僅保留所需的工具。

如何用萬用表測試晶體管

您可以使用歐姆表模式，二極管模式或HFE模式的數字萬用表來測試雙極連接晶體管（BJT）。該方法取決於晶體管是PNP還是NPN類型。

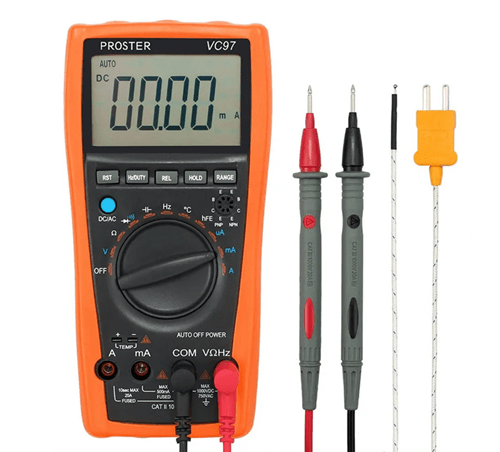

圖3。用萬用表的測試晶體管

測試PNP晶體管（歐姆表模式）

•設置萬用表 - 將萬用表置於歐姆表模式，並將範圍設置為2kΩ，以進行準確的讀數。

•找到基本別針 - 檢查數據表或晶體管標記以識別基本（b），收集器（C）和發射器（E）引腳。

•連接探針：

- 黑色探測到基地。

- 對收集器的紅色探測→讀取。

- 將紅色探針移至發射極→讀取。

- 在兩種情況下，一個好的晶體管將顯示500-1500歐姆。

•交換探針

- 對基座的紅色探針，對收集器的黑色探針→應讀取無限（或“ 1”）。

- 對基座的紅色探針，發射極的黑色探針也應無限讀。

•在收集器和發射器之間檢查

將探針放在收集器上，並在兩個方向上發射器。

- 良好的晶體管將始終顯示出無限的阻力。

- 如果您的讀數接近零，則晶體管將短路且故障。

在二極管模式下測試晶體管

•將萬用表 - 切換到二極管模式。

•前偏測試：

- 紅色探針至底部，黑色探針到發射極→矽晶體管應顯示0.6-0.7V。

- 將紅色探針放在基座上，將黑色探針移至收集器→還應顯示0.6-0.7V。

•反向偏置測試 - 交換探針（基部黑色，發射器/收集器上的紅色）。

- 兩者都應讀取無限或“ OL”（開路）。

測量電流增益（HFE）

•插入晶體管 - 許多多項式的HFE插座標有B，E和C。

- 將晶體管插入正確的孔中（匹配PNP/NPN位置）。

•切換到HFE模式 - 萬用表將顯示一個數字，這是晶體管的當前增益。

- 將值與數據表進行比較。如果結束了，晶體管正常工作。

如何使用電子組件測試儀測試晶體管

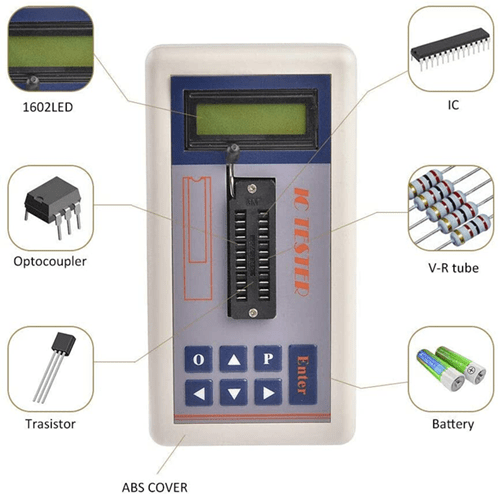

圖4。帶電子組件測試儀的晶體管

電子組件測試儀是方便的工具，可以使檢查晶體管快速而簡單。它們像智能版本的萬用表一樣工作，可以自動檢測組件的類型並測量值，而無需您設置範圍或自己識別引腳。這些測試儀可以識別不同的晶體管類型，例如NPN，PNP，MOSFET，JFET或IGBT，並顯示正確的銷釘佈局，例如BASE，COLLACTOR和EMITTER，用於BJTS，或者用於FET的源，源，排水量。這種自動化節省了時間，避免了錯誤，並且在處理陌生部分時特別有用。

步驟1：插入晶體管

將晶體管的導線放入測試儀的套筒中，或使用提供的夾子將其連接。連接後，測試儀將自動識別晶體管類型和引腳配置，從而消除了對猜測的需求。

步驟2：自動測量

測試儀測量主要參數，例如：

•傳導電壓 - 要打開晶體管所需的電壓。

•截止電壓 - 晶體管持續下去的電壓。

•洩漏電流 - 當應關閉晶體管時流動的電流，這可能表明損壞。

•閾值電壓 - 對於MOSFET，它們開始進行電壓。

• 反抗 - 在銷之間測量以檢查連接健康。

•當前增益（HFE） - 晶體管放大電流的能力。

步驟3：閱讀結果

結果出現在測試儀的屏幕上，通常帶有數字，有時還有一個圖表顯示引腳連接。如果值與數據表匹配，則晶體管可能處於良好狀態。異常讀數可能意味著這是錯誤的。

測試無焊接的晶體管

在不從電路上刪除晶體管的情況下測試晶體管是可能的，但是它可能很棘手，因為與其連接的其他部分可能會影響您的讀數。例如，電阻器，電容器甚至附近的其他晶體管可能會為電力創造額外的途徑，這可能會使良好的晶體管看起來有缺陷或隱藏真正的問題。與晶體管並行連接的電容器甚至可以使您的儀表顯示出低電阻，這可能被誤認為是短路。

現代電路板通常裝有許多層和復雜的連接，因此很難知道您獲得的閱讀是來自晶體管本身還是電路中的其他部分。這就是為什麼您需要了解董事會的佈局以及如何連接每個部分的原因。

為了獲得更準確的結果而無需脫焊，有些使用具有組件測試模式的示波器（例如示波器）。這些可以檢查晶體管在電路中時的行為，提供的信息比基本的萬用表更清晰。

JFET與MOSFET晶體管

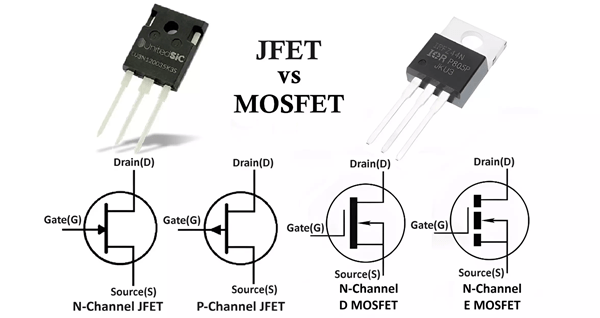

圖5。 JFET與MOSFET晶體管

測試MOSFET晶體管

MOSFET具有非常敏感的門，可控制源和排水之間的電流。由於門被薄薄的氧化物層絕緣，因此即使是小的靜態電荷也會損壞它，因此在處理前始終將自己磨碎。

在用二極管模式下使用萬用表測試MOSFET時，您首先檢查門是否與排水管和源隔絕，在兩種情況下都不應讀取。反向探針也應顯示不傳導。要檢查排水管到源路徑，請記住，只有在門被充電時，才能進行良好的增強模式MOSFET。可以通過將正探針接觸到柵極的正面探針以及對源打開的源，然後檢查排水管和源之間的連續性來簡要做到這一點。通過將其觸摸到源來放電，應再次將其關閉，顯示開路。

測試JFET晶體管

JFET的工作方式與MOSFET不同，因為沒有使用任何柵極電壓，排水管和源通常之間的電阻較低。將反向偏置應用到門上狹窄或完全從通道上夾住，從而增加了電阻。要測試JFET，您可以首先測量排水源電阻；低讀數是正常的，但是很高的電阻可能意味著通道損壞。然後，通過使用萬用表的二極管模式將小的反向電壓施加到門上，您應該看到隨著通道關閉的排水 - 源電阻的增加。如果電阻不變，JFET可能是錯誤的。

結論

始終識別晶體管類型，遵循安全的測試步驟，並將結果與數據表進行比較。使用正確的BJT，MOSFET或JFET的方法，請記住，電路讀數可能會受到其他組件的影響。
