RL電路（包括電阻器和電感器）在現代電子產品中起關鍵作用，體現了從基本過濾到復雜信號處理系統的一系列應用中的基礎組件。這些電路，無論是以串聯或與電壓源平行的配置，都對管理電流和電壓的動態行為有用，這對於電子設備的穩定操作很重要。受電磁誘導原理管轄的電阻和電感器的相互作用使這些電路可以解決特定的電子挑戰（例如信號穩定性和降低信號的挑戰），使它們對於基本電子教育和高科技工程都很重要。

目錄

圖1：RL電路

什麼是RL電路？

RL電路或電阻器電路是廣泛用於電子應用中的關鍵配置。該設置涉及一個電阻器和電感器，該電阻器以串聯或平行連接在一起，具體取決於驅動力是電壓還是電流源。電阻器，電感器和電容器 - 這些三個組件是被動線性電路的基石，可以以四種主要配置進行排列：RC，LC，RL和RLC。每種佈置都是針對特定應用定制的，並在電應力下對反應有所不同，從而徹底了解了為製定有效的電子系統所必需的每種反應。

RL電路的核心在於電阻和自感受的相互作用，受電磁誘導原理的控制，首先是Faraday。在這樣的電路中，由於外部源而引起的磁通量的任何變化，例如通過開關的電池，都會產生電動力（EMF）。電阻器在此設置中的作用是消散能量，這是它與RC和RLC電路中的同行共享的功能。這種耗散是至關重要的，因為它顯著影響電路對電壓或電流變化的反應，從而塑造了電路的整體行為和效率。

在RL電路中引入電阻器和電感器串聯顯示出令人著迷的當前流動動力學，尤其是在操縱基本的開關和電池機制時可觀察到。關閉開關不會立即最大化電流。相反，它逐漸爬升，這是電感器抵抗突然磁通變化的結果。相反，打開開關切斷電池，電感器暫時繼續驅動電流，逐漸使其降低到零。這種逐漸上升和下降的電流說明了電感器在調節電路流動流中的關鍵功能，從而有助於更穩定，更可靠的系統。

在實際情況下，RL電路的效率通常由功率因數評估，這是電路如何使用電能的指標。相對於電壓引起的電壓的固有延遲導致功率因數較低。該滯後由角度ϕ描述，功率因子定量表示為COS ϕ，抗阻抗（R/Z）的電阻比。對於涉及歸納載荷的應用，例如三相電動機或變壓器，這一特定方面很重要，在這種應用中，優化功率因數在提高性能和降低運營成本的代名詞中很重要。

RL電路中的瞬態和穩態

當恆定電流源為包括電阻器和電感器的RL電路供電時，電流最初穩定在 ，在我是電流的地方，u是電壓，r是電阻。這種穩定標誌著電路進入穩定狀態，在該狀態下，每個組件的電流和電壓隨著時間的推移保持恆定。

與穩定的操作不同，瞬態過程描述了電路對突然變化的響應，例如電源的電壓突然改變時（連接或斷開）。與穩態行為相反，電流不會立即適應這些變化。取而代之的是，它開始逐漸增加，直到達到新的穩定值或降低到零為止。當電流無法直接鏡像電壓的情況下，當它們從一個穩定狀態過渡到另一個狀態時，它突出了RL電路的動態性質。

穩定和瞬態狀態的表徵

在這些過渡期間，用於描述當前和電壓變化的術語：小寫字母（i，v）表示隨時間變化的變量，反映了電流和電壓的短暫性。相反，大寫字母（i，v）表示保持穩定狀態的特徵的值。該符號有助於區分電路操作中的波動和穩定條件。包含電阻和電容器（RC電路）的電路的行為或電阻器，電感器和電容器（RLC電路）的組合也表明了瞬態過程。在這裡，過渡過程中這些組件之間的相互作用顯著影響電流和電壓的發展方式。

在討論這些瞬態行為時，必須謹慎考慮歐姆定律和基爾霍夫定律的應用。這些定律在電路上假定均勻性，當電流迅速變化時，情況並非如此，因為電路的不同部分可能同時經歷不同的電流流動。但是，當變化發生得足夠緩慢時，這些定律仍然適用，從而允許準穩態近似值，在這些法律近似中，在導體的不同部分之間的電流可以視為均勻。

RL系列電路和直流電壓源連接

圖2：RL系列電路和直流電壓源連接

最初，當開關s打開時，電感器是無效的，沒有能量，由 。目前，當開關S關閉時T = 0時，情況隨著電壓源開始行動而移動。開關的關閉使電流可以開始流過電路，從而啟動電感元件中的儲能過程。

由於電感的性質，當前的I_l 當開關翻轉時不會立即上升，遵循切換規則以零開始 。因此，在關閉時刻，電阻沒有初始電壓下降 。取而代之的是，從電感器上施加了來自源的整個電壓。隨著時間的流逝，通過電感器的電流逐漸增加，直到達到其最大值為止， ，其中e表示電壓源的大小和r是電阻。一次 實現了，電感器的電壓下降降低至零。這一點標誌著電感器中的峰值存儲，計算為 ，有效地使電感器等效於其新穩定狀態的短路。

為了定量分析此瞬態過程，我們應用Kirchhoff的電壓定律（KVL），這導致電路的環電壓方程：

將電感器的特性納入該方程式，導致具有恆定係數的一階非均勻線性微分方程：

求解該方程式揭示了電路電流的行為，隨著時間的流逝，該方程式呈指數增長。電感電路中電流變化的方程如下：

相應地，跨電感器的電壓呈指數降低，而電阻器跨電感器的電壓呈指數增加，反映了電路組件穩定時的轉移動力學。

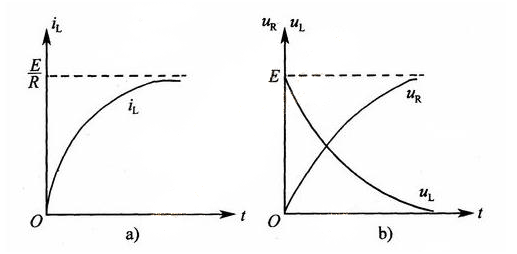

圖3：RL電路的曲線變化

重要的是要注意，在開關關閉的確切時刻，電感器電流IL在 ，保持連續性。但是，與電流不同，電感器上的電壓突然從 。電壓的直接轉移不受電感器中的磁場能的影響，從而使電感器電壓在不違反電路行為原理的情況下跳轉開關。當與DC電壓源連接時，這些見解對RL系列電路中的動態響應和能量分佈提供了更深入的了解。

RL系列電路的短路

圖4：RL電路的短連接

該方案涉及一個RL系列電路，專門為實際的線圈建模，最初將開關設置在位置1中。在該狀態下，該電路保持穩定的電流流動，該電流的電流流量促進了電感器中存儲的能量。目前，定義為t = 0，操作員將開關從位置1更改為2。此操作有效地斷開電路與電源源的連接，並在RL組件上創建短路。

儘管由於開關的重新定位而導致電源損失，但電路中的電流並沒有突然停止。電流流的這種持久性歸因於電感器的固有特性，即抵抗電流流的突然變化，通常被描述為電感電流無法“突變”或瞬間變化。因此，即使沒有外部電源，電流仍會繼續在環內循環，這是由先前存儲在電感器中的磁場能暫時支持的。

隨著時間的發展後，磁場開始消散，相應地，電流開始減少。這種逐漸減少一直持續到儲存的能量耗盡為止，導致電流最終下降到零。電路活性的這種自然衰變是電感器能量耗盡的直接結果。

為了定量分析這一現象，應用Kirchhoff的電壓定律（KVL），從而導致在T≥0時為電路的循環電壓方程式製定：

通過將電感器的特性納入該方程式，建立了具有恆定係數的一階線性微分方程。該方程有效地模擬了在新條件下電路的時間依賴性行為：

更重要的是，方程還可以洞悉電感器電流的時間v ariat ion（i_l）和電感器上的電壓（u_l）和電阻器（u_r）。等式如下：

這些電參數呈指數減小，反映了磁場中能量損失和電流的逐漸停止。計算的結果描述了IL，U R和UL向零的指數衰減。這些曲線在視覺上傳達了電路隨時間變化的速率和性質，有助於更清楚地了解短路RL系列電路所涉及的動態過程。

圖5：每個參數的時間V ariat離子曲線

RL系列電路的破壞

圖6：RL系列電路的破裂

在RL系列電路中，RL系列電路連接到電源。該電源被指定為E。該連接穩定了電路，在整個過程中設置了一致的電流流量。在標記為t = 0的臨界時刻，操作員通過打開開關s進行干預，從而有效地斷開電路與電源源的連接。

當開關S從閉合到打開時，先前充滿電的電感器會突然中斷功率。儘管有功率截止，但電感器的固有特性阻止了被稱為IL的電流立即降至零。取而代之的是，電流的變化速率DT/DI變得顯著高，導致產生相當大的自誘導電力（E_l）在電感器的兩端。

自誘導的電動力（E_l）與電源的電動力（E）結合使用。這種力的聚集發生在開關s的端子上，導致開關觸點之間的氣隙破裂。這樣的崩潰通常表現為火花或弧形，從物理上延遲了電路的斷開。

實際上，法規通常規定，用於隔離電源的開關（例如刀開關）不應在負載下打開。該指南源於在RL電路中觀察到的典型行為，這些行為與異步電動機的負載特性非常相似。這些設備包含明顯的磁能，當在沒有弧形射擊設備的情況下通過載荷下切換而破壞時，可以產生大量的弧線。在嚴重的情況下，這些弧線可能導致階段之間的短路，冒著重大事故的風險。

進一步分析RL系列電路，時間常數（τ）成為關鍵因素。由等式定義，其中L是Henries（H）和R的電感，代表歐姆的電阻，時間常數直接影響電流在干擾後如何穩定到其穩態。這種關係表明，較大的電感率，電路會保留更長的能量，從而延遲了瞬態過程。相反，較高的電阻會加快能量耗散，從而縮短瞬態持續時間。

在瞬態階段，電路不會立即沉降，而是遵循電流和電壓的指數衰減，直到達到新的平衡為止。該過程突出了RL電路調節電流和電壓調整的步伐的能力，強調了時間常數在預測電路對變化的響應方面的關鍵作用。電感組件存儲和釋放能量的能力強調了其在電路保護和穩定性中的重要性。這種特徵對於防止電路操作過程中的突然變化和潛在損壞至關重要，這提供了工程師在設計階段必須考慮的墊子。

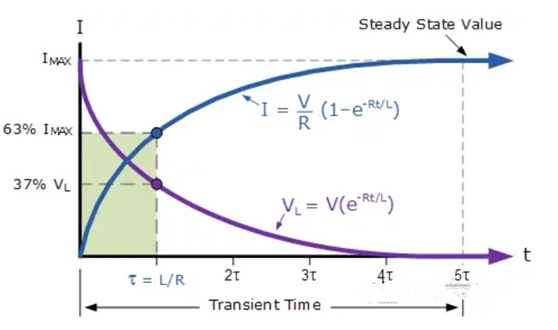

圖7：電感器電流和電壓隨時間圖而變化

RL電路的使用

RL電路是電子設備中的多功能組件，在一系列應用中採用了利用電阻器和電感器的特定特性來有效地管理電流和電壓的特定特徵。以它們在發光管中的作用為例，其中RL電路被整合為窒息。這些窒息有助於調節電流的流動，並避免電流突然變化，從而損壞管子。這些窒息中的電感器在減弱波動，促進操作更平滑並顯著延長這些管子的壽命方面尤其出色。

在射頻放大器中，RL電路對於確保穩定的直流電源是必不可少的。這些電路中的電感器執行雙重功能：它們促進了直流偏置電流的通過，同時防止RF能量洩漏回電源。

RL電路的適應性擴展到電子過濾器的設計，包括單桿過濾器。這些過濾器的行為（無論它們是低通還是高通的作用）從根本上依賴於電容器或電感器是串聯配置還是與負載平行。這種配置直接影響允許通過哪些頻率通過，從而根據特定要求塑造信號。

RL電路在無線電波發射器的功能中也起著至關重要的作用，在該功能中，它們管理了跨不同頻率的信號的調製和傳輸。同樣，它們集成到諧振液晶和RLC電路中也有助於將這些系統的調整到精確的頻率上。

RL電路還發現了需要放大電流或電壓的系統中的重要應用。它們將電信號提升到適合在需要增強信號強度的設備（例如音頻系統和測量儀器）中的設備中有效操作的水平。

可變的調子電路在很大程度上取決於RL電路的精確排列。這些電路允許用戶調整的設置進行微調性能。

RL電路在過濾應用程序中的重要性也不能被誇大。他們有效地消除了不希望的噪聲並隔離信號帶，確保電子設備在其最佳頻率範圍內運行，並以最小的干擾傳輸信號。

這些多樣化的應用不僅強調了RL電路在各個領域的廣泛實用性，而且強調了其運營的基本原則。對這些原則的深入了解是無價的，這既豐富了電子電路設計的理論和實際方面。這些知識對於優化性能和增強電子設備和系統的功能至關重要，這反映了RL電路對現代電子產品的深遠影響。

結論

RL電路的多功能性和基本性質鞏固了它們作為電子領域必不可少的工具的地位。他們調節和控制電信號的能力從簡單的消費設備到高級通信基礎架構的頻譜中找到了應用。對這些電路的詳細探索闡明了它們在各種配置中的關鍵作用，從而增強了我們對電子系統功能和效率的理解。RL電路的掌握不僅增強了實踐工程實踐，而且還豐富了電氣和電子設計的理論基礎，突出了它們在技術不斷發展的景觀中的持久相關性。

常見問題[常見問題]

1.電路中的RL是什麼？

電路中的“ RL”是指電路構型，該電路配置包括電阻（R）和串聯或平行連接的電感器（L）。該設置用於控制電路中的電流和電壓行為，利用電阻器限制電流的能力以及電感器的屬性，即電流流的相反變化。

2.如何計算RL電路中的電流？

為了計算RL串聯電路中電壓時的電流，您可以將電流的瞬態響應使用公式，即： 其中v是施加的電壓，r是電阻，τ是電路的時間常數（計算為l/r，其中l是電感），而t是施加電壓後的時間。

3. RL電路的時間公式是什麼？

RL電路中的時間常數τ是描述電路對變化響應速度的速度的公式。它被定義為其中l是電感，r是電阻。時間常數τ表示電流變化後達到其最終值的63％所需的時間。
