Verilog是現代數字電路設計的基石，體現了硬件說明語言（HDLS）的演變和完善。Verilog最初開發的用於描述和模擬複雜的數字電路，在各種應用程序中都具有工具性，特別是在設計網絡開關，微處理器和內存單元方面。與傳統的基於原理圖的方法不同，Verilog引入了一種靈活的技術中性格式，不僅簡化了設計和調試過程，而且還適應了多方面的硬件抽象層，即行為，寄存器轉移和門水平。Verilog設計功能的適應性和深度反映了一種成熟的語言，該語言設計為滿足現代電子設計自動化（EDA）的嚴格需求，使其成為從理論設計轉換為有形的操作技術的有用工具。

目錄

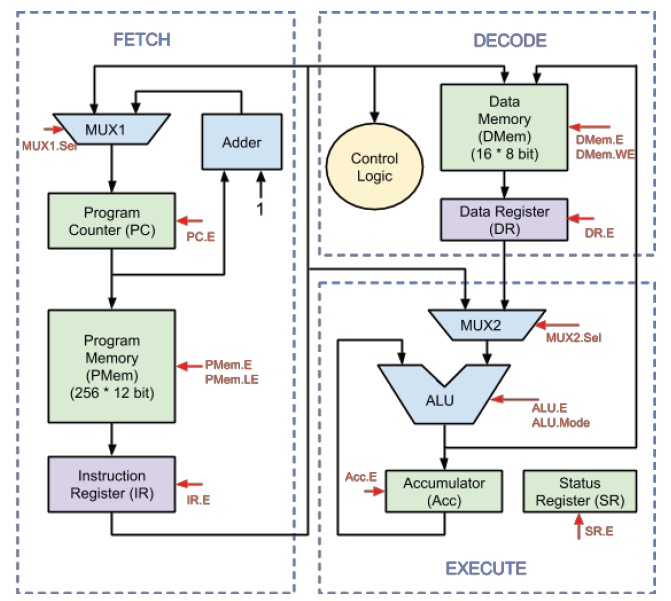

圖1：微控制器的Verilog代碼

什麼是Verilog？

Verilog是一種硬件說明語言（HDL），用於定義和模擬各個詳細級別的數字電路。它在網絡交換機，微處理器和內存單元中變得流行。與傳統原理圖不同，Verilog提供了一種靈活的技術中性格式，可以簡化設計和調試過程。它支持多個抽象層（行為，寄存器轉移和門水平），適用於不同階段的硬件設計。

行為水平

在行為層面上，Verilog允許開發人員在不詳細說明物理電路的情況下描述複雜的數字邏輯。此抽象使用並發算法對系統行為進行建模，這些算法按編程順序運行。它使用函數，任務和程序塊等高級構造來定義系統功能。此級別對於初始邏輯和定時驗證很有用，提供了一種直觀的方式來表達系統操作。

寄存器轉移級別（RTL）

寄存器轉移級別（RTL）著重於電路內寄存器之間的數據流和操作。Verilog在此級別描述了數據如何通過寄存器移動，這些轉移期間執行的操作以及輸出如何受到輸入的影響。Verilog中的RTL編碼有助於將高級邏輯綜合為物理硬件佈局，從而對電路功能進行精確控制以及數據途徑和時機的優化。

門級

門級描述提供了電路的詳細視圖，指定了每個邏輯門及其連接。此級別詳細介紹了最基本級別的邏輯操作和定時特徵。verilog中的柵極級編碼通常是由合成工具自動生成的，主要用於合成後的模擬和驗證。這樣可以確保硬件實施遵守指定的邏輯並符合性能標準，尤其是在時間和功能可靠性方面。

門級建模的一個關鍵方面是驅動強度，這是門通過其輸出端子驅動信號的能力。通過與電源直接連接，可以實現強大的驅動力強度，從而使信號轉變更快，並且在噪聲環境中的性能更好。驅動強度較弱，這是由於電阻元素的連接而導致的，導致過渡較慢和噪聲易感性提高。

延遲是門級建模的另一個重要方面，代表了信號從輸入到門輸出所需的時間。這些延遲確保准確的時序分析並確保電路滿足速度要求。在Verilog中，可以精確定義延遲，以解釋信號的上升和下降時間。

Verilog中的設計方法

Verilog使用模塊化設計策略來簡化複雜的電路設計，將其分解為可管理的功能子模塊。有兩種主要方法：自上而下和自下而上。

• 自上而下的方法

在自上而下的方法中，設計師從系統的完整視圖開始，然後逐漸將其分解為詳細的組件。此方法支持結構化的設計流，使過程更清晰，更易於管理，並促進對每個組件的功能和集成的徹底驗證。

•自下而上的方法

自下而上的方法始於最基本的級別，其中單個模塊是單獨設計和測試的。然後集成這些模塊以形成更複雜的系統。此方法促進了經過良好測試的組件的可重複性，並確保魯棒性，因為在集成之前對每個模塊進行了獨立驗證，從而降低了通過較大系統層疊的錯誤風險。

模塊通過在集成到較大的系統之前孤立地開發，測試和驗證各個組件來簡化設計過程。這種隔離降低了複雜性，並最大程度地減少了在系統中傳播錯誤的風險。例如，設計人員可以為算術邏輯單元（ALU）開發一個模塊，徹底測試其功能，然後將其集成到微處理器設計中，而無需修改其內部結構。

模塊化設計的重要優勢之一是能夠在不同項目中重複使用模塊。創建模塊後，它可以在任何需要其功能，節省時間並減少重新編碼的錯誤的系統中實現。在大型項目中，這種重複使用尤其有益，在大型項目中，經常需要使用內存控制器或I/O接口等共同功能。

Verilog中的模塊化設計還有助於管理將多個功能集成到單個芯片中的複雜性。設計師可以通過戰略性地組合模塊來組裝複雜的系統，每個模塊都負責系統整體功能的不同部分。這種方法簡化了開發過程並增強了系統的可維護性和可擴展性。

語言構造和語法

受C編程語言影響的Verilog的語法旨在易於具有軟件開發背景的工程師。這種熟悉有助於理解和有效地使用Verilog。

Verilog的優勢之一是支持並發。非阻滯作業可以在硬件模擬期間同時進行操作，以反映硬件系統的平行性質。語法包括增強代碼可讀性和維護的功能，例如Whitespace Management和評論。這些要素有助於創建更清潔，更容易理解的代碼，從而促進長期項目管理和協作。

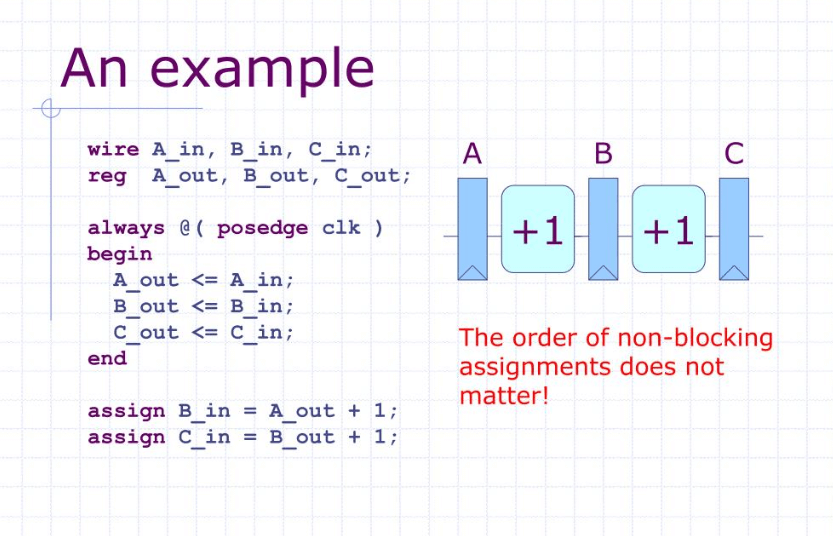

圖2：語言構造和語法

Verilog對病例敏感，在編碼實踐方面保持一致性。它使用各種標識符和保留的關鍵字來清楚地定義硬件組件的結構和功能。Verilog提供了高級語法元素，以進行有效的代碼管理。這包括精確的空格管理，以更好地可讀性和調試，以及代碼中的註釋，以指導未來的修訂。Verilog可以在不同的數字鹼基（二進制，十六進制，十進制和八分位數）上處理數字表示。

數據類型及其含義

Verilog的類型系統用於準確描述和建模數字電路。它提供了針對硬件設計和仿真中特定功能量身定制的各種內置數據類型。

電線

在Verilog中，“電線”用於連接不同的電路組件並在整個系統上發射信號。與傳統編程中的變量不同，電線不存儲數據。它們充當通道，用於在電路元件之間傳輸信號，從而定義了數據在電路中流動的路徑。

寄存器

“寄存器”保留並維護不同周期的數據。它們的功能與軟件編程中的變量相似，存儲電路操作所需的計算值和狀態。寄存器保留了跨多個操作週期的數據，使電路能夠基於存儲和電流輸入執行順序和組合邏輯。

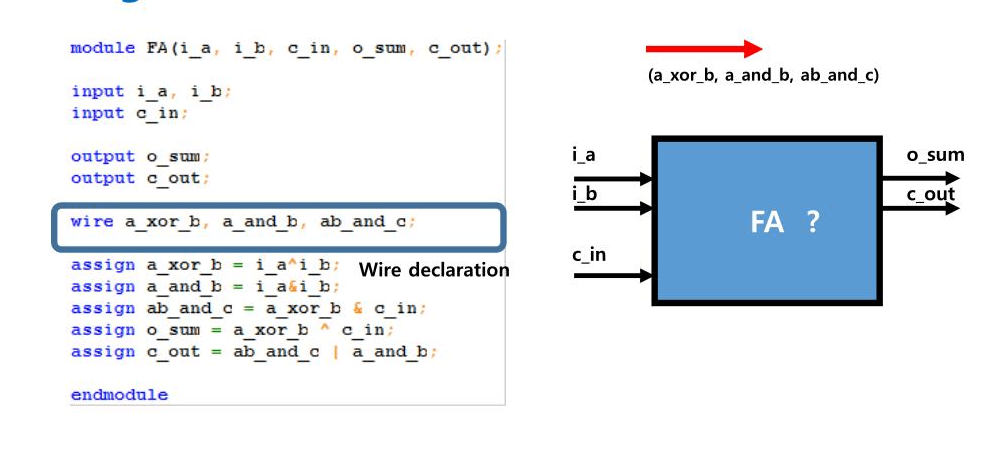

圖3：verilog中的數據類型

Verilog還處理特殊值，例如“ X”（未知）和“ Z”（高阻抗），它們在特定情況下很有用：

'x'表示在尚未確定所有值時初始仿真階段中未知狀態。這有助於確定無法明確預測輸出的非直接變量和潛在的設計問題。

“ Z”代表高阻抗狀態，類似於斷開的電線。它用於用三態緩衝區或任何可以有效斷開自身與電路的組件建模電路，從而不會影響其他元素。

低級電路描述

Verilog支持詳細的低級電路描述，使設計人員可以在晶體管級別進行建模和模擬數字電路。這包括定義MOSFET（金屬 - 氧化物 - 氧化導體現場效應晶體管）和CMOS（互補金屬氧化物 - 氧化型）技術等基本組件的行為。

Verilog為設計師提供了對每個電路元件的顆粒狀控制。這種詳細信息可確保電路操作的每個方面都可以準確地表示和預測。通過對單個晶體管進行建模，設計師可以微調電路性能和可靠性。

該精度可以優化複雜的設計，其中許多晶體管之間的相互作用會顯著影響整體功能。模擬這些相互作用有助於確定設計過程的早期潛在問題。例如，設計師可以在實施物理實施之前檢測出諸如熱量產生，功率低效率或信號完整性問題之類的問題。

延遲在Verilog中

在Verilog中，處理延遲準確確保模擬反映了真正的硬件行為，尤其是在時間和對輸入更改的響應方面。延遲會影響信號如何通過電路傳播，從而影響組件的相互作用和功能。Verilog提供了指定和管理這些延遲的工具，使設計人員可以準確地對信號旅行時間進行建模。

Verilog允許設計人員在代碼中明確定義延遲。該功能使設計人員可以通過指定單個信號或整個邏輯塊的傳播延遲來微調模擬的時間。通過準確配置這些延遲，設計人員可以預測和優化最終硬件的性能，從而確保它滿足速度和可靠性要求。

Verilog的延遲管理功能可以在電路內建模複雜的數字交互，例如設置和触發器和其他時間敏感組件的時間。適當的延遲管理有助於避免常見的數字設計問題，例如種族條件和故障，從而增強了電路的運行穩定性。

邏輯合成

邏輯合成是Verilog設計中的一個過程，將高級HDL代碼轉換為詳細的Gate級網表。這種轉換使從軟件仿真環境到有形硬件實現的過渡。合成是將抽象的Verilog描述變成功能矽芯片的橋樑。

合成過程將Verilog中描述的行為和功能規範轉化為可以在芯片上物理實現的結構。這涉及將邏輯表達式和操作映射到門和電路的特定組合。有效的合成確保設計符合性能，區域和功率規格，同時遵守正時限制。

在合成過程中，採用各種優化技術來提高所得矽佈局的效率。這些優化包括最大程度地減少所使用的門數，優化組件的放置以減少延遲和功耗，並確保電路遵守指定的時序要求。

高級功能和自定義

Verilog支持高級自定義，允許設計在復雜的硬件方案中滿足特定要求。該自定義是通過用戶定義的原始圖（UDP）和與其他軟件語言集成的接口，從而增強Verilog的多功能性的。

用戶定義的原始詞使設計師創建自定義邏輯門和標準Verilog庫中沒有的其他低級結構。這些原語可以量身定制，以滿足特定應用所需的確切性能特徵，從而提供標準組件無法進行的控制。通過使用UDP，可以針對速度，功耗或其他特定於項目的指標進行優化設計。

Verilog與軟件語言（例如C ++和Python）集成的界面可以在Verilog硬件描述和軟件功能之間進行無縫交互。在硬件和軟件需要緊密交互的情況下，這種互操作性特別有用，例如需要硬件加速度或模擬和測試環境的系統。這些接口允許在軟件模型中模擬Verilog代碼，從而創建一個混合測試環境，從而加快開發並增加最終產品的魯棒性。

工具集成

Verilog與各種電子設計自動化（EDA）工具無縫集成，為設計，模擬和驗證創造了健壯的環境。這種集成簡化了開發週期，提高了生產率並確保最終產品的魯棒性。

Verilog得到了一系列EDA工具的支持，這些工具涵蓋了開發過程的每個階段，從初始設計到最終測試。諸如合成器，位置優化器和邏輯模擬器之類的工具將Verilog代碼轉換為物理矽藍圖。這些工具優化了性能和區域的佈局，確保設計在所有條件下的預期行為。

EDA工具為設計師提供了反饋循環，從而可以儘早識別和糾正潛在問題。這對於復雜電路特別有益，在該複雜電路中，手動分析將耗時且容易出錯。在用於創建的同一框架內模擬和驗證設計加速開發過程，並提高最終硬件的準確性和可靠性。

Verilog與EDA工具的集成支持各種級別的抽象，從高級行為模型到低級門模擬。這種靈活性使設計人員可以為開發的每個階段選擇最合適的水平，有效地管理複雜的項目，適應不斷變化的需求以及為特定應用程序優化設計。

與VHDL的比較

Verilog和VHDL都是功能強大的硬件描述語言（HDL），由於其獨特的句法樣式和設計理念，每個人都在設計社區內提供不同的偏好和要求。

Verilog以其簡單性和靈活性而聞名，使其在ASIC設計領域中流行。其類似C的語法可以更輕鬆地採用和更快的學習，這是快速開發和原型製作的理想選擇。設計師喜歡Verilog的直接方法，從而加快了設計過程。

圖4：VHDL和Verilog比較和對比

相反，VHDL具有更嚴格和更詳細的語法。這使其適用於需要詳細且明確的設計描述的應用，例如航空航天和軍事行業。VHDL的強大打字和廣泛的數據類型提供了更高級別的抽象和對硬件行為的精確控制。

Verilog和VHDL之間的選擇通常取決於特定於項目的需求和區域偏好。VHDL在歐洲以及與政府和國防合同有關的公司中更為普遍。另一方面，Verilog主導了北美和亞洲部分地區的商業和快速型業領域。每種語言都具有獨特的優勢，可以影響項目的效率和結果，從而影響團隊和個人設計師的決策過程。

實際應用和歷史背景

Verilog的開發和廣泛的採用源於其用戶友好的設計和語法，這與C編程語言相似。這種可接近​​性使其對教育和數字電路設計方面的新移民有吸引力，從而簡化了從理論到實際應用的過渡。因此，Verilog迅速成為電子設計自動化（EDA）的標準工具，該工具以其設計複雜電路及其對廣泛用戶的可訪問性而聞名。

Verilog是在1980年代初開發的，目的是提高電路設計和測試的生產率。隨著時間的流逝，它已經適應了越來越多的半導體和系統設計的複雜性。它在設計微處理器，通信設備和消費電子產品中的廣泛使用中可以明顯看出它在促進創新中的作用，所有這些都需要高可靠性和性能優化。

隨著Verilog成熟，它不僅增強了其核心能力，而且擴大了與其他技術的互操作性。這種適應性加強了其作為EDA行業的基礎工具的地位。該語言的強大社區支持確保了它仍然相關，以應對巡迴設計方面的新挑戰和技術進步。

結論

Verilog的全面功能強調了其在塑造電子設計自動化領域中的作用。從受C編程語言影響的用戶友好語法到其強大的模塊化設計框架，Verilog促進了從高級抽象建模到精確的低級電路實現的無縫過渡。這種過渡得到了高級功能（例如用戶定義的原始點和有效的工具集成）的支持，這些功能簡化了設計過程並增強了最終產品的功能完整性。

隨著Verilog的不斷發展，它仍然處於技術進步的最前沿，適應新的挑戰並擴大其功能，以滿足半導體和系統設計的複雜性日益複雜。Verilog通過其實際應用和歷史意義，不僅豐富了教育的追求，而且還使專業人員能夠在數字設計中實現出色的效率和可靠性，從而保持其作為技術不斷發展的技術環境中的資產地位。

常見問題[常見問題]

1. Verilog編碼容易嗎？

Verilog編碼被認為具有適度的學習曲線，尤其是對於具有軟件開發背景的人。它的語法類似於C，這可以使熟悉該語言的程序員更容易訪問它。但是，學習的便利性也取決於人們對數字電路設計概念的理解。對於數字設計的新手，掌握Verilog可能需要在理解其描述的語言和硬件概念方面做出巨大的努力。

2. Verilog HDL還是VHDL？

Verilog是一種HDL或硬件說明語言，與VHDL不同（VHSIC硬件說明語言），這是另一種類型的HDL。兩者都用於建模和模擬電子系統，但語法和某些功能有所不同。Verilog傾向於以其簡單的語法和靈活性而受到青睞，使其在ASIC設計社區中流行，而在需要更嚴格的描述性樣式的情況下，經常使用VHDL，例如在防禦和航空航天應用中。

3. Verilog是否仍在使用？

是的，Verilog仍在電子行業中廣泛使用。它仍然是設計和模擬數字邏輯電路的標準工具，尤其是在ASIC和FPGA開發領域。它的連續更新和SystemVerilog的開發（Verilog的擴展）使其與應對現代數字設計挑戰有關。

4.哪種最簡單的編碼語言？

“最簡單的”編碼語言可能會根據個人背景和您的目標而有所不同。對於一般軟件開發，由於其直接的語法和可讀性，通常建議使用Python這樣的語言。但是，對於硬件設計和仿真，對於已經在類似領域或類似C的語言中具有某種背景的人來說，Verilog可能會更容易。

5.我可以在Verilog中使用邏輯嗎？

絕對，使用邏輯操作是Verilog的一個基本方面。該語言提供了一組豐富的邏輯運算符（例如和，或，或，或者，不是XOR），用於編寫反映數字電路邏輯的表達式。這些操作員有助於描述電路中門和模塊的行為，使Verilog成為設計複雜的邏輯操作和硬件設計中的控制結構的強大工具。
