通過日常示例解釋開環和閉環控制系統
2025-11-05 7388

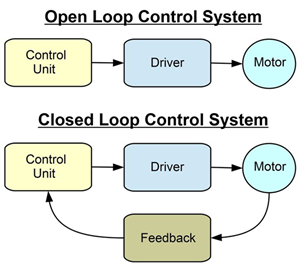

控制系統是日常機器（從烤麵包機到工廠機器人）背後的大腦。他們決定流程如何運行以及如何對變化做出反應。在本文中，我們將討論開環控制系統、閉環控制系統、它們的轉變、在材料測試中的作用、比較、設計挑戰以及控制系統的未來。

目錄

開環控制系統

開環控制系統是一種輸出不影響控制動作的控製過程。它根據預設指令或輸入設置進行工作，不使用反饋來進行調整。一旦啟動，系統就會遵循其命令並繼續運行，即使實際輸出與期望結果不同。

由於沒有反饋，它無法自動檢測或糾正因環境或工藝條件變化而引起的錯誤。開環系統簡單、快速且經濟高效，但精度和適應性不如閉環系統。

框圖

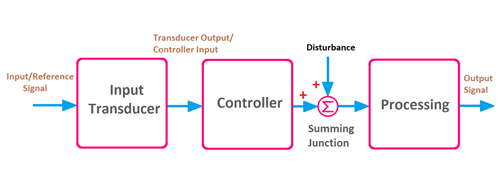

圖 2. 開環控制系統框圖

輸入信號通過輸入傳感器和控制器，然後到達處理單元（設備）以產生輸出。信號僅沿一個方向移動，沒有反饋來檢查或糾正結果，因此系統無法針對任何干擾進行調整。

主要特點

• 無反饋路徑

• 固定的輸入輸出關係

• 在條件保持不變的情況下快速且可預測

• 對乾擾或組件變化敏感

示例

• 電動干衣機：無論衣服有多幹，都會運行設定的時間。

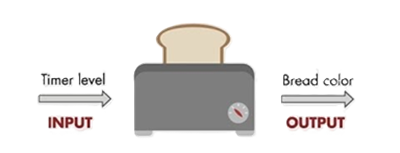

圖 3. 使用烤麵包機的開環系統

• 烤麵包機：加熱固定時間，而不檢查麵包的棕色程度。

兩者都完全取決於初始設置，並且在條件保持穩定時效果最佳。

常見應用

用於洗衣機、乾手器、燈泡、交通信號燈、打印機和灌溉定時器系統，這些系統可處理重複任務且不需要持續監控。

閉環控制系統

閉環控制系統自動監控其輸出並使用反饋調整其輸入。它不斷地將實際輸出與所需的設定值進行比較，並進行修正以減少任何差異或誤差。即使外部條件發生變化，這種自我糾正過程也有助於保持準確性、穩定性和一致的性能。

框圖

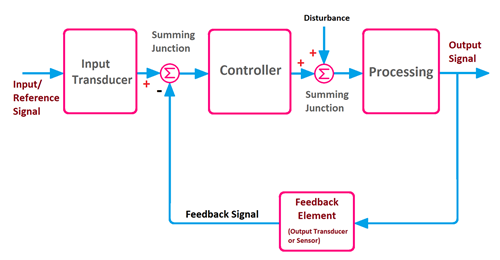

圖 4. 閉環控制系統框圖

輸入信號（設定點）與比較器的反饋信號進行比較，以找出所需輸出和實際輸出之間的差異。然後控制器調整執行器和設備以減少這種差異。傳感器測量輸出並將其作為反饋發送回來。即使發生干擾，這個連續的過程也能保持系統的準確和穩定。

主要特點

• 使用反饋自動糾正錯誤

• 精度高、性能穩定

• 當情況發生變化時快速反應

• 需要正確的設置和可靠的傳感器

示例

• 空調：恆溫器檢查室溫並調節冷卻以將其保持在選定的水平。

• 濕度感應烘乾機：傳感器測量衣服的濕度並調節加熱直至達到目標乾燥度。

這些示例展示了反饋如何幫助系統保持精確、節省能源和高效工作。

應用領域

閉環系統用於精度和控制非常重要的地方，例如暖通空調系統、工業自動化、醫療設備、發電廠以及借助傳感器和人工智能自動調節的智能設備。

從開環系統到閉環系統的轉變

• 更好的技術：傳感器和微控制器現在更便宜且更易於使用，使得反饋系統更加普遍。

• 節能：反饋可減少電力浪費並提高性能。

• 質量控制：現代工業需要更嚴格的過程控制以滿足全球標準。

• 自動化和智能係統：閉環系統構成了使用人工智能的自操作機器和智能製造的基礎。

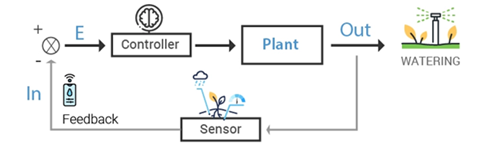

例如，較舊的灌溉系統無論土壤多濕或多幹都會在固定時間澆水。現代系統使用濕度傳感器和天氣數據來自動調節水流量。這一轉變表明閉環控制如何幫助節省資源、提高準確性和降低成本，這是幾乎每個行業的重要目標。

開環系統與閉環系統的比較

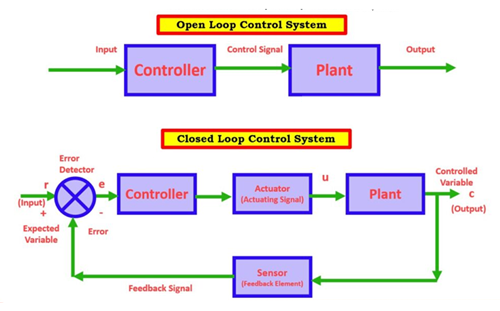

圖 6. 比較開環和閉環控制系統

方面	打開 循環系統	關閉 循環系統
反饋意見	無	現在
準確度	中等；取決於校準	高；自動維護
複雜性	簡單	綜合體
成本	低	由於傳感器和 控制器
響應速度	快速（無反饋延遲）	稍微慢一點
干擾處理	可憐	好
穩定性	自然穩定	取決於適當的調整
維護保養	最小	需要校準和傳感器維護
最佳用例	重複性、低成本任務	精確和自適應操作

在材料測試中的作用

材料測試中的開環- 使用負載、速度或時間等預設設置，無需使用反饋。它們的準確性取決於正確的校準和穩定的測試條件。這些系統適用於條件保持不變的簡單或重複測試，例如學校實驗室、早期實驗或常規質量檢查。

它們價格實惠且易於使用，但由於它們無法適應材料行為的變化，因此不適合需要非常高精度的測試。

材料測試的閉環- 使用反饋來控制測試期間的負載、運動或應變等設置。這有助於他們保持準確並產生符合 ASTM 或 ISO 等標準的一致結果。它們提供對應變率的精確控制，通過自動關閉提高安全性，並且可以處理不同的測試類型，例如拉伸、疲勞和循環測試。

控制系統設計的挑戰

- 系統穩定性：如果調整不當，閉環系統可能會變得不穩定，從而導致錯誤或故障。

- 傳感器錯誤：有故障或不准確的傳感器可能會發送錯誤的反饋並降低系統精度。

- 設置：先進的系統需要熟練的設置和校準，這需要時間。

- 維護費用：傳感器和執行器需要定期維護和更換才能正常運行。

- 整合問題：如果沒有適當的兼容性，將控制系統與現有機器或網絡連接可能會很困難。

控制系統的未來

控制系統將變得更加智能、更加互聯。更好的傳感器將收集詳細信息並幫助系統更快地做出響應。借助物聯網 (IoT)，設備將相互通信，以實現更順暢的操作和更輕鬆的監控。人工智能將使機器能夠學習、預測變化並自動調整。這些改進將使系統更加節能且更易於遠程監控。開環系統仍然適用於簡單、低成本的任務，而閉環系統將處理先進、準確和智能的技術。

結論

從簡單的家用設備到先進的自動化工業，控制系統使我們的世界平穩運行。開環和閉環系統在平衡簡單性和精度方面都發揮著重要作用。隨著技術的進步，他們將繼續為未來打造更智能、更高效、更可靠的機器。
