加/減計數器的基礎知識以及 IC 74193 的工作原理
2025-11-04 8750

加/減計數器是一種數字電路，可以根據控制輸入向前或向後對信號進行計數。它廣泛應用於定時器、時鐘和自動化控制等系統中，以實現精確計數和計時。在本文中，我們將討論加/減計數器、它們的工作原理、類型、時鐘脈衝操作以及 IC 74193 同步加減計數器。

目錄

了解加/減計數器

安 加/減計數器，也稱為 雙向計數器，是一個對兩個方向的脈衝進行計數的數字電路向上 （增加）和 向下 （減少）基於控制信號。當控制輸入設置為向上時，它會隨著每個時鐘脈衝增加計數；當設置為 down 時，它會減少它。構建使用 人字拖，每存儲一位數據，該計數器可以表示多個二進制狀態。由於它可以雙向計數，因此廣泛用於值上升和下降的系統，例如定時器、數字時鐘和電機控制。74LS190 和 74LS191 等芯片具有內置開關功能，可輕鬆實現方向控制。

加/減計數器如何工作？

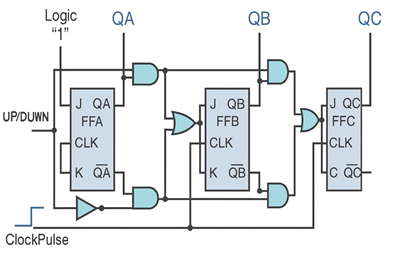

圖 2. UP/DOWN控制信號和時鐘脈衝

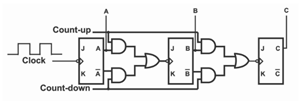

加/減計數器以兩種模式運行：加計數和減計數，由稱為加/減控制的單個輸入控制。該電路由按順序連接的觸發器組成。第一個觸發器接收時鐘脈衝，隨後的每個觸發器都由前一個觸發器的輸出觸發。

• 在 向上模式，觸發器通過其正常輸出 (Q) 觸發，因此計數增加 (000 → 001 → 010 → ... → 111)。

• 在 向下模式，它們使用補碼輸出 (Q′)，導致序列反轉 (111 → 110 → ... → 000)。

逆變器確保一次只有一個方向處於活動狀態。當計數器達到最大值或最小值時，它會自動重置並繼續計數，從而可以連續運行。每個時鐘脈衝按順序切換觸發器：第一個 (LSB) 隨著每個脈衝而變化，並且當前一個觸發器完成一個週期時，每個後續觸發器都會切換。

加/減計數器的類型

1. 異步（紋波）計數器：觸發器按順序相互觸發，這種方式很簡單，但傳播延遲很小。

2.同步計數器：所有觸發器接收相同的時鐘脈衝，確保高速和準確。

3.十進制 (BCD) 計數器：重置前從 0 計數到 9，非常適合數字顯示器和計算器。

4.可編程計數器：允許使用預設輸入自定義啟動或停止值，這在自動化和控制系統中很有用。

使用向上/向下計數器對時鐘脈衝進行計數

對時鐘脈衝進行計數是指利用時鐘信號使計數器逐步改變其值。每個脈衝都會使計數器內部的觸發器切換狀態，從而更新二進制計數。

在向上模式下計數時鐘脈衝

當控制輸入設置為向上時，每個時鐘脈衝都會使計數器的值加一。計數按順序從 000、001、010 等移動，直到達到最大值。之後，它會重置回 000 並重新開始計數。當您需要添加或向前計數時，例如在計時器或事件計數器中​​，請使用此模式。

向下模式下計數時鐘脈衝

當控制輸入設置為向下時，每個時鐘脈衝都會使計數器的值減一。計數向後移動，從最高值（例如 111）開始向下移動到 000，然後重複該循環。

IC 74193 同步加減計數器

IC 74193 是一款 4 位同步向上/向下計數器，能夠從 0 計數到 15。由於其可靠性和速度，它廣泛應用於定時器、事件計數器和控制系統。

• MOD-16 操作 (0–15)

• 雙時鐘輸入：CPU（向上計數）和CPD（向下計數）

• 並行負載（PL）用於預設起始值

• 主復位（MR）可立即清除所有輸出

• 高速同步設計（高達32 MHz）

• 低傳播延遲（14 ns）

• 低功耗（93 mW）

• 級聯多個計數器的進位和借位輸出

IC 74193 的引腳佈局

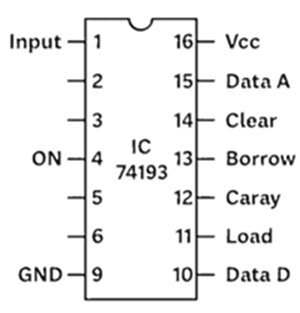

圖 3. IC 74193 的引腳佈局

銷	名稱	功能
1	先生	主復位（清除輸出）
2	中央處理器	遞增計數時鐘輸入
3-6	P0-P3	並行數據輸入
7	PL	並行負載（低電平有效）
8	接地	地面
9	持續專業發展	倒數時鐘輸入
11-14日	Q0-Q3	計數器輸出
15	RCO	紋波進位/借位輸出
16	電壓控制電路	+5V電源

在電路中使用 74193

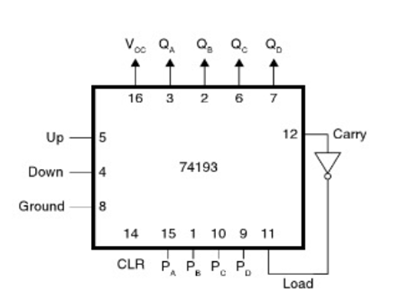

圖 4. 使用 IC 74193 的上下計數器

要使用 74193 計數器，請將引腳 16 (VCC) 連接到 +5V 電源，將引腳 8 (GND) 連接到地。 如果您希望它向上計數，請將時鐘脈衝發送到 CPU 引腳；如果您希望它向下計數，則將時鐘脈衝發送到 CPD 引腳。 使用 PL 引腳設置起始數字，並在需要時使用 MR 引腳將計數器重置為零。 計數器工作時，輸出引腳 Q0 至 Q3 顯示二進制計數。

加/減計數器級聯

當需要更大的計數範圍時，可以級聯兩個或多個計數器。例如，連接兩個74193 IC就形成一個8位計數器（0-255）。

進位輸出（RCO）：當計數器在遞增模式下溢出時激活。

借用輸出：下降模式下溢時激活。

級聯擴大了計數範圍，支持模塊化設計，並允許雙向操作。

加/減計數器的時序圖

圖 5。UP/DOWN 計數器時序圖

時序圖顯示輸出如何隨每個時鐘脈衝變化。每一位的切換頻率是前一位的一半。

• 在 向上模式，序列從 0000 → 1111 移動。

• 在 向下模式，它反轉。

計數器僅在時鐘邊沿更新，確保穩定、同步的輸出。時序圖有助於確認正確的排序並檢測任何延遲。

比較向上和向下計數器

特點	向上 櫃檯	向下 櫃檯
方向	0 → 最大	最大 → 0
起點	0	最大值
輸出源	問	Q′
攜帶/借用	產生進位	產生借用
示例 IC	7493	74193（向下模式）
典型用途	時鐘、分頻器	倒計時器

優點和局限性

好處：

• 使用一個電路進行雙向計數

• 運行準確可靠

• 易於擴展至更大的範圍

• 靈活的預設和重置功能

限制：

• 極高頻率下精度略有下降

• 異步版本中的紋波延遲

• 多級設置中更複雜的時序

加/減計數器的應用

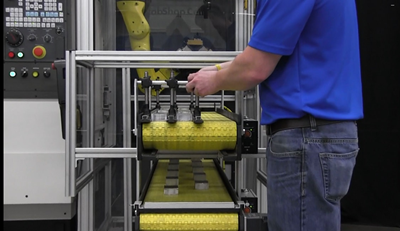

圖 6. 自動輸送系統

自反轉計數器：在傳送帶或機器人等系統中自動切換方向。

分頻器：將高頻信號轉換為低頻信號。

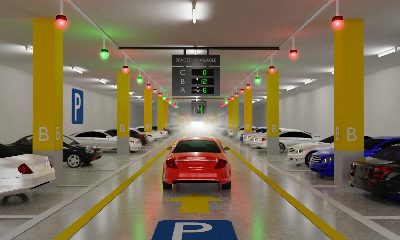

圖 7. 現代停車管理系統

停車系統：跟踪車輛進出。

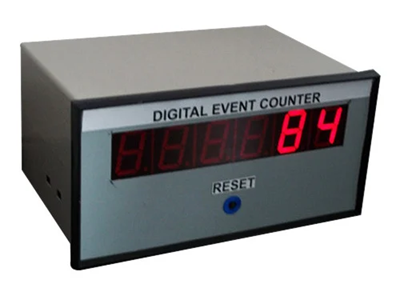

圖 8. 數字事件計數器

事件計數器：監控生產線中的物品或脈衝。

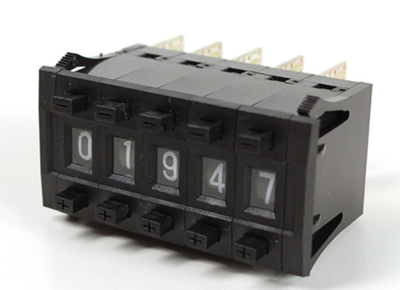

圖 9. 十年計數器

十年計數器：用於數字顯示器。

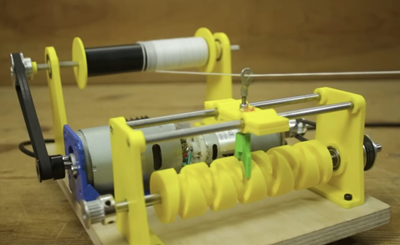

圖 10. 位置和運動控制應用

位置和運動控制：跟踪前進和後退運動。

低功耗系統：常見於嵌入式和電池供電設備。

結論

加/減計數器在保持數字系統平穩運行方面發揮著重要作用。他們跟踪變化並確保操作按正確的順序進行。憑藉其簡單的設計和可靠的性能，它們成為現代電子電路的重要組成部分。
