什麼是12V直流電源？簡單指南
2026-03-05 2879

LED 燈、安全攝影機和汽車配件等許多日常設備都依賴 12V 直流電源才能正常運作。它是最常見的電源標準之一，因為它在安全性、效率以及與許多電子系統的兼容性之間實現了良好的平衡。在這篇文章中，我們討論什麼是12V直流電源、為什麼它被廣泛使用、它的主要類型、常見應用、如何選擇合適的電源以及它的優點和缺點。

目錄

什麼是12V直流電源？

一個 12V直流電源 是一個轉換的設備 交流電（AC） 從牆壁插座進入 12 伏特直流電 (DC) 被許多電子設備使用。它調節輸出電壓，確保電源穩定可靠。

此電壓位準在安全性、效率和設備相容性之間提供了實際平衡，這就是為什麼 12V DC 成為現代電子系統中廣泛使用的標準的原因。

為什麼12V直流電源被廣泛使用？

12V直流電源的普及源自於其 實用性 和 相容性 與許多電氣系統。許多電池技術的運作接近 12伏，包括汽車鉛酸電池和便攜式儲能係統。正因為如此， 12V 已成為一個 便捷標準 適用於行動電子產品和離網電源設定。

另一個優點是安全。與較高電壓系統相比，12V低電壓電源 降低電氣危險的風險 同時仍提供足夠的能量來運作許多電子設備。這些特性使得 12V DC 電源成為 可靠的選擇 適用於廣泛的應用。

12V 電源的兩種主要類型

12V 系統通常使用兩種主要類型的電源：開關模式電源 (SMPS) 和線性電源。兩者都將電能轉換為穩定的 12V 直流輸出，但它們使用不同的技術並提供不同的優勢。

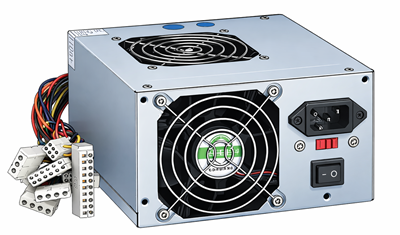

圖 2. 電子系統中使用的開關模式電源 (SMPS) 單元

開關模式電源 (SMPS)：開關模式電源使用高頻開關電路來有效轉換和調節電力。這種設計使電源變得更小、更輕、更節能。

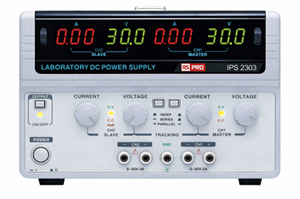

圖 3. 用於穩定和低雜訊電壓輸出的實驗室線性直流電源

線性電源：線性電源使用變壓器和半導體元件調節電壓。此設計可產生非常穩定、低雜訊的輸出功率，使其適合需要清潔且一致電壓的應用。

兩種類型均可提供可靠的 12V 直流電源。開關模式電源通常是緊湊型和節能設備的首選，而線性電源通常用於需要極其清潔和穩定電壓的系統。

12V直流電源的常見應用

圖 4. 12V DC 電源在日常設備和系統中的常見應用

LED 照明系統

LED 照明是 12V 直流電源最常見的應用之一，因為 LED 需要低壓直流電才能有效運作。在室內環境中，12V電源廣泛用於LED燈條照明、櫃下照明、辦公室任務照明、展示照明和裝飾重點照明。這些照明解決方案很受歡迎，因為 LED 能源效率高，在提供相似亮度的同時，比傳統白熾燈泡可節省高達 75% 的電量。

戶外照明系統也經常依賴 12V 電源，因為低電壓接線更安全、更容易安裝。常見的戶外用途包括花園照明、通道燈、景觀聚光燈、庭院照明和裝飾燈串，有助於為住宅和商業空間創造實用且有吸引力的照明。

汽車電子及配件

車輛採用 12V 電氣系統運行，這使得 12V 直流電源對於許多汽車電子設備和配件非常重要。此電源系統支援智慧型手機和平板電腦充電器、筆記型電腦適配器、USB 充電集線器、行車記錄器、GPS 導航設備、輪胎充氣機和便攜式冰箱等設備。此外，一些車輛設定使用電源逆變器將12V直流電轉換為交流電，允許小型家用電器和電子設備在行駛期間在車內運行。

安全和監控系統

許多安全和監控系統依靠 12V 直流電源適配器來持續可靠地運作。由 12V 供電的常見設備包括閉路電視攝影機、IP 安全攝影機、DVR 和 NVR 記錄系統、運動感測器、警報控制器和智慧門鎖。這些設備需要穩定一致的電源來維持準確的監控、連續的記錄和可靠的安全性能。

便攜式電子產品和家用設備

許多小型電器和便攜式設備都在 12V 直流電源系統上運行，因為它們支援高效的行動電源使用。常見的例子包括便攜式冰箱、冷卻風扇、水族幫浦、空氣循環裝置和水過濾系統。此外，便攜式充電站通常使用內部12V電池系統為智慧型手機、相機、筆記型電腦、露營設備和其他小家電等設備供電。這些便攜式電源解決方案廣泛用於旅行、戶外活動和緊急備用電源，這些場合需要遠離標準牆壁插座的可靠電力。

DIY 電子和機器人項目

在建置電子專案或原型時，您經常使用 12V 直流電源。這些項目中使用的許多組件在此電壓下高效運行，包括直流馬達、伺服馬達、微控制器、感測器模組和馬達驅動器。模型車輛、機器人系統和自動化項目經常依賴 12V 電源，因為它在安全性、性能和可靠運行之間提供了實際平衡。

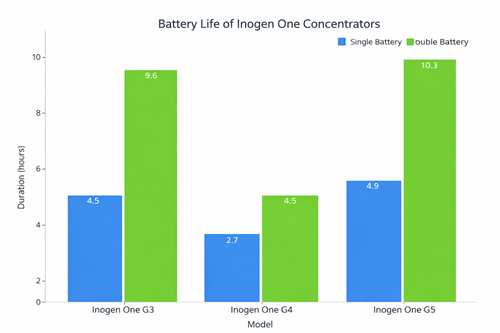

圖 5. Inogen One G3、G4 和 G5（單電池和雙電池）的電池壽命

船舶、醫療和通訊系統

船用電子設備通常在 12V 直流電源系統上運作。其中包括船舶和其他船舶上使用的 GPS 導航系統、雷達設備、探魚器、船用無線電、艙底泵和艙內照明。

許多類型的醫療設備也依賴 12V 直流電源來可靠運作。CPAP 機、制氧機、血壓計和診斷設備等可攜式設備通常使用 12V 系統。例如，便攜式氧氣濃縮器 伊諾金一號G3, G4, 和 G5 示範電池容量如何影響運行時間，雙電池可顯著延長運行時間。

許多通訊設備也使用 12V 直流電源運作。其中包括家庭和辦公室網路中使用的 Wi-Fi 路由器、寬頻數據機、網路交換器和 VoIP 電話。

再生能源系統

小型再生能源系統通常使用 12V 電池組來儲存和管理電力。太陽能電池板產生直流電，儲存在電池中並由充電控制器調節，以確保安全且有效率的充電。最常見的控制器類型包括 PWM 太陽能控制器和 MPPT 太陽能控制器，兩者均設計用於控制從太陽能板到電池系統的能量流。這些 12V 電源裝置廣泛應用於房車太陽能係統、遠端小屋、備用電源解決方案以及需要可靠離網電力的小型風能裝置。

選擇正確的 12V 直流電源

選擇正確的 12V 直流電源有助於確保穩定的性能並保護連接的設備免受電氣損壞。在選擇電源適配器之前，驗證幾個技術因素非常重要，以確保電源與設備相容。

1. 匹配電壓和電流

在選擇電源之前，請務必驗證設備的電氣要求。輸出電壓必須與設備完全匹配，而額定電流應等於或高於設備要求。

該設備只會從電源汲取所需的電流，因此使用額定電流較高的適配器通常是安全的。

例如，如果設備需要 12V 3A，您應該選擇額定功率為 12V 4A 或更高以確保足夠的運作能力。

2. 了解額定功率

電源供應器的額定值通常以瓦特以及電壓和電流為單位。電功率可以使用以下公式計算：

功率（W）=電壓（V）×電流（A）

例如，12V 5A 電源可提供高達 60 瓦的功率。

了解這種關係有助於確保電源能夠為所連接的設備提供足夠的電力。

3. 檢查連接器尺寸和極性

許多 12V 電源轉接器使用 5.5毫米×2.1毫米 直流圓筒連接器，但也可以使用其他連接器尺寸。確認連接器尺寸與設備輸入相符非常重要。

在連接適配器之前，您還應該驗證適配器的極性。大多數轉接器使用中心正極性，但使用錯誤的極性可能會損壞電子設備。

4. 尋找安全保護功能

可靠的電源應包含內建保護功能，以提高安全性並保護連接的裝置。這些保護電路有助於防止異常工作條件下的電氣損壞。

常見的保護功能包括過電流保護、短路保護和過壓保護，有助於防止電源和連接設備損壞。

5. 考慮效率和建造質量

高品質電源運作效率更高，使用過程中產生的熱量更少。選擇精心打造的適配器可以提高可靠性，減少能源浪費，並有助於長期保持一致的性能。

耐用的電源加上良好的內部元件還可以提供更長的使用壽命和更穩定的運作。

安裝與維護 12V 直流電源

安裝技巧

• 確保適當通風以防止過熱

• 避免將電源放置在潮濕或過熱的地方

• 使用額定電流負載所需的電纜

• 連接設備前確認極性

保養技巧

• 檢查電源線是否損壞或連接鬆脫

• 清潔通風口以防止灰塵積聚

• 避免電源過載超過其額定容量

如何測試12V電源？

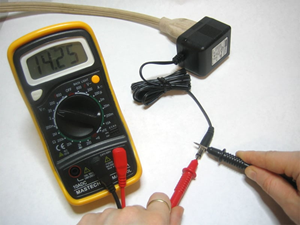

圖 6. 使用數位萬用電表測試 12V 電源輸出

所需工具

• 數位萬用電錶

• 12V電源

• 交流電源插座

測試步驟

1.將轉接器插入牆壁插座。

2.將萬用電表設定為直流電壓模式。

3.將紅色探針放在連接器的中心尖端。

4.將黑色探針接觸外筒。

5.讀取萬用電表上顯示的電壓。

12V 電源的優點和缺點

優點

- 安全低壓運轉：與更高電壓系統相比，12V 電源降低了電擊風險，使其適用於家用電子產品和汽車設備。

- 廣泛相容性：許多設備設計為在 12V 電源下運行，包括 LED 照明系統、路由器、安全攝影機、汽車配件和小家電。

- 電池系統的理想選擇：12V 非常適合鉛酸電池和鋰電池等電池儲存技術。這使得它對於太陽能係統、便攜式發電站和車輛電子設備非常有用。

- 小型設備節能：低壓系統對於許多小型電子設備來說非常高效，有助於降低能耗。

- 易於安裝和維護：許多12V系統使用標準連接器和轉接器，使其易於安裝、更換和維護。

缺點

- 功率容量有限：12V 系統可能無法為大型電器或重型工業設備提供足夠的功率。

- 長距離電壓降：長電纜運作會導致電壓降，這可能會降低設備性能，除非使用較粗的電線。

- 更高的電流需求：由於電壓相對較低，一些設備需要更高的電流才能產生相同的功率輸出。

- 不適合高功率應用：大型機械和工業設備通常需要更高的電壓，例如 24V、48V 或交流電源系統。

結論

12V 直流電源廣泛用於安全且有效率地為許多現代電子設備供電。了解其工作原理以及如何選擇合適的產品有助於確保可靠的性能並保護您的設備。透過正確的選擇、安裝和維護，12V 電源可以為許多不同的應用提供穩定的電源。
