探索BD139晶體管：特徵，互補和等效模型
2024-07-22 12740

目錄

BD139的概述

這 BD139 是一種二極性中等動力NPN晶體管，該晶體管包含在SOT-32塑料包裝中。由於其製造成本相對較低和高收集器電流，因此該晶體管被廣泛用於各種電子電路中。它出色的駕駛能力可以輕鬆地驅動高達1.5A的負載組件，例如電動機，高功率LED和繼電器。

BD139晶體管的收集器發射極（VCE）和收集器基（VCB）電壓也很高，因此可以輕鬆地用於電子電路中。此外，晶體管的收集器耗散電流高達12.5W，這使其非常適合設計音頻放大器電路。

補充BD139晶體管

• BD140

等效BD139晶體管

• BD169

• BD139G

• BD230

•BD349

• BD791

• MJE242

• 2SC5171

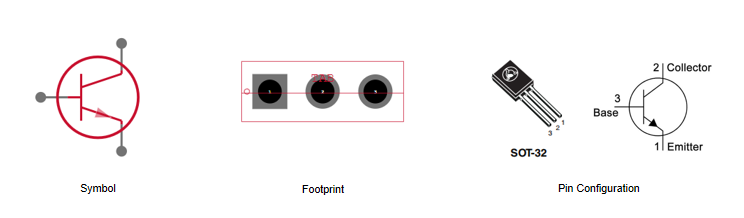

BD139符號，足跡和引腳配置

BD139晶體管有三個銷釘，即發射器，基礎和收集器。發射極和收集器位於包裝的相對端，基數位於發射器和收集器之間。

引腳1（發射極）：電流通過發射極排出，通常連接到地面

引腳2（收集器）：電流通過收集器流入，通常連接到負載

引腳3（底座）：控制晶體管的偏置，用於打開或關閉晶體管。

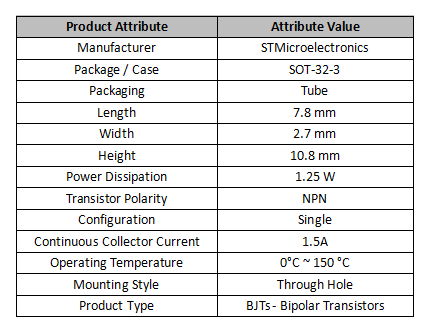

BD139的技術參數

BD139的功能

•收集器發射器和收集器鹼電壓很高，可以在電子電路中輕鬆使用。

•使用高收集器電流，它最多可驅動到1.5A的負載，例如電動機，高功率LED，中繼等。

•高線性性：輸入信號幾乎沒有失真，可以提供良好的音頻再現。

•低飽和電壓：BD139在州內的電壓下降較低，使其非常適合驅動高功率負載應用。

•低噪聲：BD139具有低噪聲特性，以確保音頻信號的清晰度和質量。

•適用於音頻放大器：BD139是專門為音頻放大器和驅動程序設計的，因此它具有與音頻放大有關的特殊屬性。首先，它的頻率響應特性是針對音頻放大器的需求進行了專門優化的，這可以確保原始聲音信號的準確性，從而產生驚人的聲音質量效果。其次，BD139的失真性能也很棒。它可以在高擴增時保持低失真，以確保音頻信號的純度。

BD139晶體管的工作原理

BD139晶體管是一種NPN類型，具有坐落在兩個N型摻雜層之間的P型摻雜層。基本銷接地，收集器和發射極是活躍的。但是，將信號應用於基本銷會停用收集器和發射極。作為NPN晶體管，主要電荷載體是電子。

當將足夠的電流應用於基本引腳時，它將是向前偏置並進行的。在這種情況下，發射極和收集器的最大電流消耗為1.5a。如果提供給整個晶體管的電流達到1.5a，則將進入飽和度，其中電流必須大於收集器電流。發射極和收集器之間可以耐受的最大電壓為80V。當沒有電流輸入到晶體管的底部時，它會關閉。該狀態稱為截止狀態。

BD139晶體管功率放大器的電路

上圖顯示了一個AB AB音頻功率放大器，輸出功率為2W。BD139晶體管功率放大器電路可以驅動8Ω揚聲器。其中，揚聲器輸出功率約為5W。該電路需要一個從12V到18V的電源電壓，並由包括2N3904和BD139在內的兩個階段晶體管實施。

配置標準發射極後，輸入信號可以通過輸入電容器並得到足夠的強度以驅動下一個階段的晶體管Q2。Q2再次放大並輸出放大信號，該信號完成了整個擴增過程。

BD139晶體管的應用是什麼？

•音頻信號處理器：可以與某些音頻信號處理器或效果（例如噪聲門，壓縮機，均衡器，興奮劑等）一起使用，以提高音頻信號的質量和效果。

•音頻前置放大器：BD139可與其他組件一起使用，以構建音頻前置放大器，以增強音頻信號的幅度和清晰度。

•駕駛揚聲器：BD139可以用作音頻放大器的組成部分，以驅動8Ω揚聲器。它的輸出功率約為5W，這可以使揚聲器的聲音清晰，明亮且變形較低。

•互補輸出階段：它也可以與互補電路的其他組件（例如PNP晶體管或其他NPN晶體管）結合使用，以形成一個完整的音頻放大器輸出階段。這提高了放大器的效率並降低了噪聲和失真。

BD139晶體管的常見故障

晶體管洩漏很嚴重

首先，我們需要檢查設備以確保其安裝緊密並且不會鬆動。如果發現任何鬆散的螺釘，請立即擰緊它們，以防止設備在操作過程中掉下或搖動。同時，我們還需要仔細檢查電路板並連接線，以查看是否有任何損壞或短路。如果發現任何異常，應及時修復或更換它們，以免導致設備無法正常操作或引起安全問題。

晶體管無法正確放大信號

這可能是由於其靜態工作點的設置不當或微視頻電路的異常操作。如果我們發現靜態工作點設置不當，則需要及時對其進行調整。此外，我們需要檢查微變化等效電路是否正常工作。微氣泡等效電路是晶體管放大器的重要組成部分。如果失敗，它將直接影響放大信號的效果。如果微交換等效電路有問題，我們需要及時對其進行調整或替換。

晶體管認真加熱

為了確保設備的正常運行，我們需要檢查其操作電壓和電流是否在額定範圍內。如果它超出範圍，我們應該進行調整以使其恢復正常。同時，我們還需要檢查散熱器是否足夠。如果散熱器還不夠，我們可以考慮增加散熱器區域或以更好的導熱率更換散熱器。

常見問題[常見問題]

1. BD139晶體管有多少瓦？

它的飽和電壓為0.5 V，收集器末端耗散電流為12.5 W，高收集器發射器和集電極鹼電壓。BD139的當前限制為1.5A。

2. BD139的最大基本電壓是多少？

為了非常安全地在電路中運行此BD139晶體管，該晶體管不應在80V以上操作，請勿將負載驅動到1500mA/1.5a以上，並通過晶體管使用適當的散熱器。可以使用適當的基本電阻提供所需的基本電流。

3. BD139是哪種晶體管？

BD139是一種雙極NPN晶體管，安裝在SOT-32塑料包裝中，設計用於音頻放大器和使用互補電路的驅動器。

4. BD139的替代品是什麼？

您可以將BD139替換為BD139G，BD169，BD179，BD230，BD237，BD237G，BD379，BD789，BD791，MJE242，MJE242，MJE244，MJE244或MJE722。

5. BD139是用什麼？

BD139旨在在音頻應用中特別使用。BD139的增益值是最大250，該數字定義了晶體管的放大能力。由於可能流過收集器引腳的最大電流為1.5a，因此我們無法將使用超過1.5A的負載連接到該晶體管。
