什麼是達靈頓管？

達靈頓是由兩個雙極晶體管組成的電路，其中一個晶體管的發射極連接到另一個晶體管的底部，以便進一步擴增流過它們的電流。兩個晶體管的收集器連接在一起。由於這種配置，當前增益比單獨使用每個晶體管的情況要高得多。通常，達靈頓管用於在高敏化放大器電路（例如高功率開關電路）中放大小信號。在電子電路設計中，達靈頓連接通常用於電源放大器和受管制的電源中。

TIP122晶體管的概述

TIP122 是達靈頓對的NPN晶體管，由一對達靈頓晶體管組成。它的工作原理與普通的NPN晶體管相似。TIP122的最大收集器電流為5安培，並且可以用高達100伏的電壓運行。它的直流電流增益（HFE）通常在1000至5000範圍內，使其成為具有高擴增功能的電子設備。

更換和同等

• BC639

• BDT63

•KSB601

• MJF6388

•NTE263

• 提示132

• 2N3055

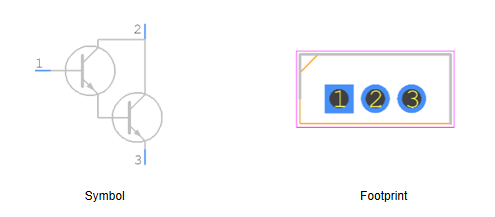

TIP122晶體管的符號和足跡

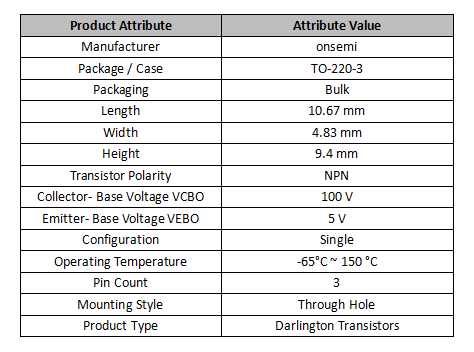

TIP122晶體管的技術參數

TIP122晶體管的功能是什麼？

•這是一種通常用於低速開關電路中的中型線性開關設備。

•它的開關速度相對較慢，因此更適合低頻切換和放大應用。

•TIP122通常能夠處理更高的電壓和電流。通常，其操作電流是幾個放大器，可以有效地滿足各種高功率應用的要求。

•它的電流增益很高，通常在50到100之間。這意味著只有很小的基本電流才能控制較大的收集器電流，從而實現有效的信號擴增和電流控制。

•TIP122具有更高的擴增和較低的飽和電壓下降，從而可以承受更高的工作電壓。因此，它在需要高功率的某些電路中表現良好。

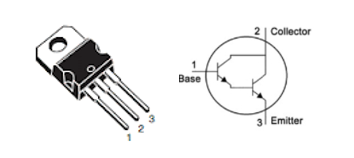

TIP122晶體管的引腳配置

TIP122晶體管由3個引腳組成：

引腳1（底座）：此引腳控制晶體管偏置。

引腳2（收集器）：電流將流過此引腳。

引腳3（發射器）：該引腳用於排泄電流。

TIP122晶體管如何工作？

它的工作原理與其他三座基本相同。它由兩個形成一個結構的PN連接組成，其中一個晶體管是p型（鹼基），另一個晶體管是N型（Emitter），其中N型區域（集電極）夾在兩者之間。當向前偏置時，收集器有一個正向電流，控制電極的電壓變化也會影響收集器電流的大小。

收集電極（C）：接受負載電流

發射極（E）：通過基本電流控制其區域中電子的注入，從而產生電流擴增效果

基礎（b）：用於控制合併區域的電子注入，從而控制收集器電流

在實際應用中，TIP122晶體管通常用作開關或放大器。例如，在照明控制電路中，TIP122可用於調節LED燈的亮度。當將控制電壓應用於底座時，TIP122開始進行操作，從而導致LED點亮。當不再使用控制電壓時，TIP122關閉，LED燈會停止發光。

除此之外，TIP122還可以用作開關驅動電動機的開關。在這種情況下，TIP122的底座連接到微控制器或其他邏輯電路的輸出引腳。當輸出引腳高時，TIP122將進行操作，電動機將開始運行。當輸出引腳較低時，TIP122將關閉，電動機將停止。

TIP122晶體管的應用是什麼？

•電壓調節器：通常用於構建電壓調節器電路。該電路有助於穩定輸出電壓，使其在各種環境條件下保持恆定。

•電源管理：TIP122可以用作各種電力設備中的開關或調整管，例如電源適配器和電源開關，以實現電壓調整或電源的on On-Own控制。

•照明系統：這是一個集成了LED驅動器或照明控制器的芯片。通過調整基本電壓，它可以輕鬆地實現各種功能，例如亮度調整和開關控制，從而滿足各種情況的應用需求。

•電動機控制：TIP122可以通過調節基本電壓來實現電動機的切換控制，以便在需要時啟動或停止電動機。在電機驅動器等應用中，高電流和電壓公差可以有效控制高功率電動機。

•開關電路：TIP122可用作控制高電流負載的開關和關閉的開關。通過將輸入信號（通常是微控制器的輸出）應用到基座上，我們可以控制輸出電路的ON和關閉狀態，從而實現開關函數。

TIP122達靈頓晶體管的優點和缺點

優點

•對電流非常敏感

•可以長時間進行信號放大

•使用較少的組件製作電路

•它提供的輸入阻抗非常高。

•與包含外部放大器的光晶體管相比，它提供了較低的噪聲。

•與單個晶體管相比，它提供了極高的電流增益。

•通過使用幾毫安的當前來源，設計人員可以推動更多基於電源的應用程序。

缺點

•慢速開關速度

•由於高飽和電壓，它提供了最大的功耗。

•在某些頻率下，該設計可以在負反饋電路中引入相移。

•第二晶體管可以擴增第一晶體管的洩漏電流。

•一旦晶體管位於飽和區域，電壓下降就會在端子之外發生。

常見問題[常見問題]

1. TIP122做什麼？

TIP122是一種常用的NPN Darlington晶體管。這被廣泛用於各種應用的電子電路中。該晶體管旨在擴大低級信號，並可以處理高電流和電壓。

2.哪種類型的晶體管是TIP122？

TIP122晶體管是NPN Darlington晶體管。達靈頓晶體管意味著一個包中有兩個晶體管，以增加輸出時增益。

3. TIP122的工作溫度範圍是多少？

TIP122的工作溫度範圍為-65°C至150°C。

4. TIP122晶體管何時使用？

TIP122通常用於需要高電流開關的應用中，例如電動機控制，繼電器驅動器和功率擴增。

5. TIP120和TIP122有什麼區別？

TIP120是60V 5A NPN Darlington，發射極基電壓為5V，基本電流（DC）為120 mA。TIP121和TIP122是80V和100V版本。TIP122將用作TIP120的替代。TIP31是40V 5A NPN。
